在工业计量领域，精度往往以微米为衡量标准。然而，这些精密技术的应用范围正日益扩展到工厂车间之外。其中一个最引人注目的例子是它们在文化遗产的科学分析和保护中发挥着越来越重要的作用。近期一项针对台湾收藏家黄潘崇仁先生所藏的一幅17世纪达·芬奇《蒙娜丽莎》复制品的研究表明，先进的测量系统正成为艺术史学家、文物修复师和研究人员不可或缺的工具。
计量层面的挑战：艺术品分析中异构数据的融合
该项目的目标主要有两点：一是为作品的真伪鉴定提供技术支撑，二是对画作结构进行深入、系统的分析。为此，来自意大利的 EDItech 专家团队采用了一整套先进的二维成像手段，包括可见光、红外和紫外多光谱成像，以及 X 射线透照。不同成像方式各自揭示了作品的重要信息，如颜料成分、底稿痕迹、历史修复记录以及内部损伤情况，但这些信息彼此独立、分散存在。
从计量学角度看，这带来了一个核心难题：如何将多源、异构的二维数据整合到一个统一的分析框架中。要理解红外成像中隐藏的底稿与画面表层笔触起伏之间的空间关系，必须建立一个精确的三维参考体系。这就要求采用一种高分辨率、非接触式的测量技术，能够捕捉画作的微观形貌——包括画布纹理、颜料层厚度以及细微的龟裂网络。
解决方案：高分辨率结构光三维扫描

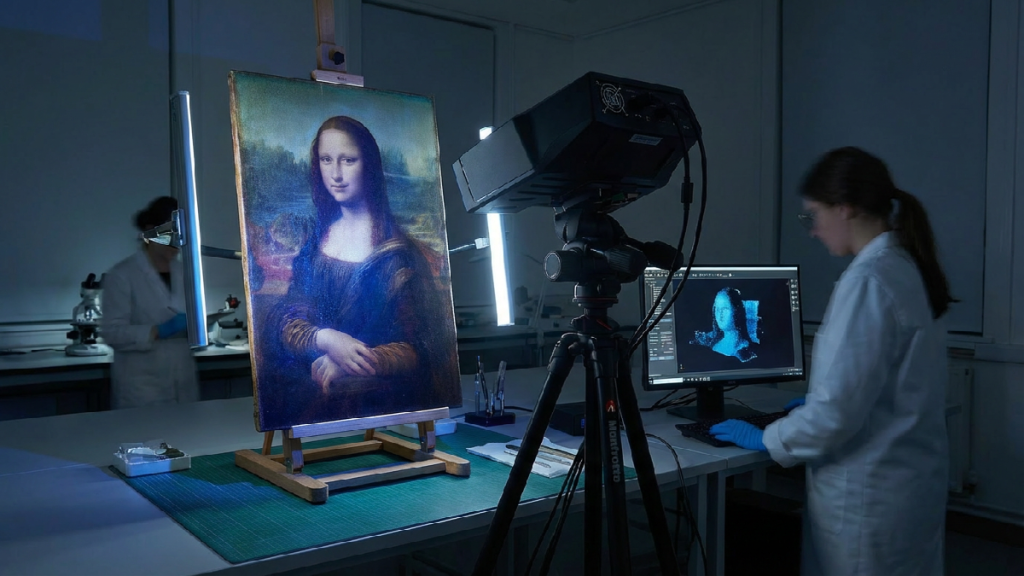

为构建艺术品的高精度数字孪生模型，团队最终选择了基于结构光原理的 eviXscan 高精度三维扫描系统。之所以做出这一选择，源于文化遗产测量场景对设备提出的多项关键要求：
- 非接触测量：确保对珍贵历史画作的结构安全零风险。
- 高点密度：可采集数以百万计的测量点，实现微米级表面细节分辨率。
- 快速数据采集：缩短扫描时间，尽量降低对环境和文物本体的影响。
这些特性使结构光三维扫描技术非常契合文物计量与保护的实际需求。
从点云到综合分析模型
整个计量流程主要包括以下几个关键阶段：
三维数据采集：eviXscan 系统向画作表面投射结构光条纹，内置相机记录其形变，通过计算得到数百万个测量点的 XYZ 坐标，生成高密度点云，真实还原画作表面的微观起伏。
多边形网格生成：点云数据进一步处理为高保真多边形网格模型（STL），形成计量精度可靠的三维表面模型。随后将可见光纹理映射至模型表面，得到高度逼真的数字化复制品。
多源数据融合：这一阶段至关重要。三维模型作为几何参考框架，利用共同的参考特征，将来自多光谱成像和X射线成像的二维数据集精确地对齐到该框架上。这是首次能够将化学成分和次表面信息与涂漆表面的物理形态直接关联起来。
成果：对艺术进行量化，拓展研究边界
高分辨率三维扫描的应用，使研究成果远远超出了传统艺术史分析的范畴：
- 表面定量分析：对笔触高度与轮廓进行精确测量，为研究艺术技法与作者归属提供了客观数据支撑。
- 保存状态记录：通过对龟裂网络进行三维建模，测量裂纹的深度与宽度，为长期状态监测建立了可靠基线。
- 高级可视化手段：在工业质量控制中常用的伪彩高度图被引入艺术研究领域，揭示了肉眼难以察觉的细微表面变化，带来新的解读视角。
精密计量的边界正在被不断拓展
这幅17世纪《蒙娜丽莎》临摹作品的分析案例清晰地表明，工业计量的应用边界正在持续延伸。最初为航空航天、汽车制造和先进制造业开发的测量技术，如今正逐步成为科学研究、数字化存档以及文化遗产保护的重要工具。创建精确的数字孪生模型并整合多源数据的能力，正在改变文物修复师和研究人员研究历史艺术品的方式——使他们能够获得十年前难以想象的深刻见解。工程精度与艺术学术的融合，有力地证明了计量学的影响远不止于工业领域。
