大跨度钢结构是现代建筑的”脊梁”，但其安装施工向来面临多重挑战：精度要求严苛、温度变形敏感、整体变形难以把控。传统质量控制依赖全站仪对关键节点进行抽样测量，覆盖面有限，难以全面掌握结构真实状态——测点之外的位置是否存在偏差、偏差几何，往往成为质量管控的盲区。
近年来，随着BIM技术与三维激光扫描技术的深度融合，一种全新的施工质量检测方案应运而生——通过”实景复制”获取竣工结构的真实三维数据，并与设计BIM模型进行精准对比，实现施工质量的全面数字化评估。
项目实践：大型体育场钢结构检测案例
01工程概况
国外某大型体育场项目采用大跨度悬挑平面桁架结构，南北跨度约220米，东西跨度约185米，最高点约41.5米。主体结构由64榀径向悬挑桁架组成，最大悬挑距离达40米，各榀桁架之间设置环桁架及环向杆件，结构形式复杂，施工精度要求高。
02数据采集

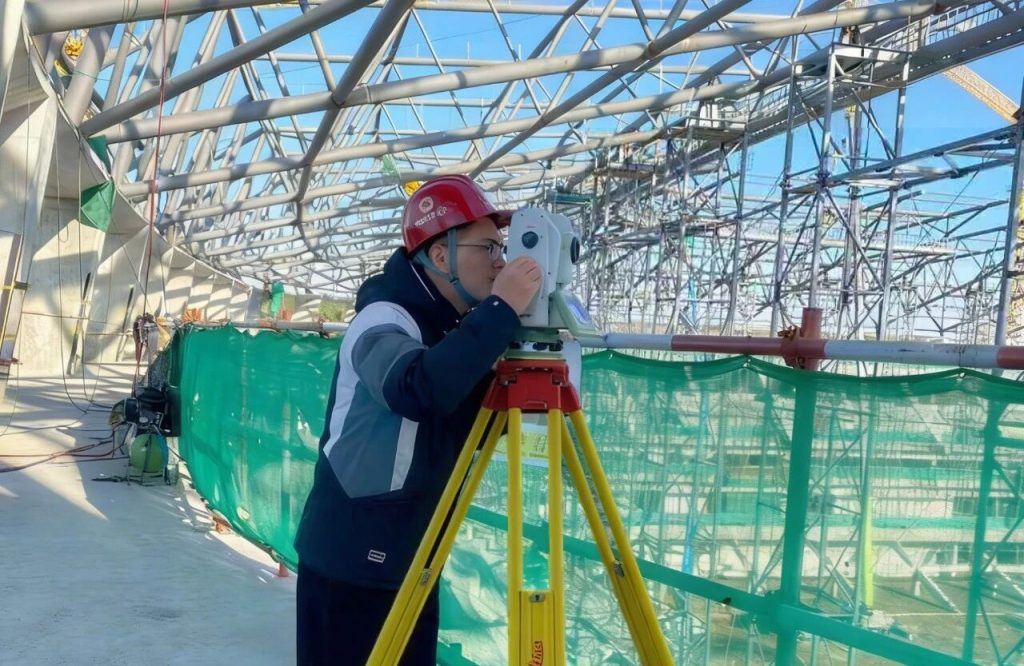

该项目采用徕卡MS60全站扫描仪，该设备兼具全站仪与扫描仪功能，测角精度达0.5″，扫描速率达3万点/秒，且具备设站定向功能，可有效避免传统点云拼接带来的误差累积。
根据现场交叉作业情况，技术团队将钢结构划分为四个采集区域。控制点分层布设——一层控制点主要覆盖钢结构外围及尾部拉杆，五层环形看台布设四个控制点即可实现全场通视。设站时严格控制三维坐标残差在5mm以内，确保数据精度。
项目外业数据采集历时5天，现场共布设121个测站，获取原始三维点云数据25.15GB，完整记录了钢结构施工后的空间位置与结构细节。
03数据处理
原始扫描数据中混杂着周围环境、施工设施、植被等”噪声”信息。技术人员针对钢结构以圆柱形构件为主的特性，通过算法自动识别并提取钢结构主体，采用距离阈值去噪法设定合理阈值，剔除远离目标表面的杂点，最大限度保留真实的钢结构空间信息，形成高质量点云模型。
圆柱拟合：通过RANSAC算法拟合圆柱模型，获取中心线参数（P0，d）和半径r。
法线距离计算：计算各点到中心线的距离，剔除法线方向距离超过阈值（3σ）的离群点。
密度滤波：生成柱状栅格统计局部点云密度，剔除稀疏区域噪点。
处理后得到”纯净”的钢结构点云数据，最大限度保留结构真实信息。
04质量评估
将去噪后的点云数据与钢结构BIM模型进行坐标系统一配准，计算每个点云到模型表面的最小距离（di），并统计偏差分布：
偏差计算公式：di=|n·(pi-q0)|/||n||
合格率计算：合格率=(满足|di|≤Δ的点数)/点云总点数×100%
其中，n为BIM模型面法向量，pi为点云坐标，q0为模型面上最近点，Δ为允许偏差阈值。
检查结果显示，该项目钢结构施工工艺、管理、以及偏差控制等得到高效实施，满足建设要求。
05优势分析
相比传统”关键节点定位测量”的抽检方式，徕卡MS60将高精度三维扫描与BIM分析技术相融合，展现出全方位的技术优势。
数据维度 传统检测仅能获取单点或局部的测量数据，信息维度有限。徕卡MS60则能够获取结构完整的三维空间信息，包括空间位置、几何形态和细节特征，为质量评估提供丰富的数据支撑。
结果呈现 传统检测多以表格形式记录数据，直观性较差，而点云与BIM对比可生成可视化色差图，通过色彩梯度直观展示偏差分布情况，使质量问题一目了然，便于针对性整改。
检测效率 徕卡MS60全站扫描解决方案将传统人工逐点测量转变为”外业快速扫描+内业自动分析”的智能模式，大幅提升检测效率，尤其适用于工期紧张的大型工程项目。
从220米跨度的悬挑桁架到40米的超长悬挑，从121个测站的精密布设到25GB点云数据的智能解析，北京城建勘测设计研究院技术团队通过科学的测站规划、针对性的算法去噪、以及点云与模型的精准配准，将隐蔽的结构偏差转化为可视的质量语言，使”全面检测、精准评估、科学决策”从理念落地为可复制的工程实践。随着智能建造时代的深入发展，这种”实景复制+数字孪生”的检测模式，必将在更多超高层、大跨度、异形结构工程中大放异彩。
