在钣金制造中，严格的公差和复杂的几何形状使精确检测变得至关重要。当生产力限制导致受检部件数量不足时，厚度、平面度或成形、切割、冲孔特征中未被发现的偏差会不断累积，最终导致装配过程中出现公差叠加的问题。
若缺乏充分的检测，微小的表面变形或隐藏缺陷——例如翘曲、因模具磨损导致的尺寸漂移、或回弹引起的偏差——也很容易被忽略。随着时间推移，这些偏差会影响质量、降低重复性，并使根本原因分析变得更加困难。如果检测覆盖不足，钣金制造商将面临系统性误差贯穿整个生产环节的风险。
本文探讨了钣金件检测固有的具体挑战、为解决这些挑战专门开发的自动化质量控制 (AQC) 解决方案，以及采用这些方案后在精度和效率方面获得的提升。
为什么钣金件检测仍然具有技术挑战性
钣金件检测之所以困难，是因为该流程需要同时满足亚毫米级精度、高速测量效率以及技术人员可直观操作的流程。要在这三者之间取得平衡并不容易，因为现有测量技术往往需要在精度、速度和易用性之间做出取舍，从而限制了它们在大批量生产环境中的有效性。
在钣金测量中平衡精度、速度和易用性
虽然坐标测量机 (CMM) 精度高，但逐点探测速度慢，会明显限制生产效率。相反，三维扫描仪可以实现更快的测量，但普通机型往往难以在钣金件上保持一致的精度和重复性。而且这两种技术都高度依赖技术娴熟的操作人员；如果缺乏足够的专业知识，测量过程容易出现人为误差，或产生难以信赖的数据。
为了减少人为误差并通过检测更多钣金件来提高生产效率，实现检测流程自动化是必然选择。然而，自动化所有检测步骤并同时遵循最佳三维扫描实践本身也存在种种挑战。
在检测数百个钣金件（包括切边特征与曲面点）时，为三维扫描开发、转换和适配往往源自不同软件的检测计划，可能会变得异常复杂。创建既能确保完全覆盖又能避免碰撞的机器人路径，需要周密的规划和专业知识。最后，验证测量精度并确保过程可重复，也是获得可靠结果的关键。
通过自动化三维扫描简化钣金件检测
面对这些挑战，以牺牲效率为代价，依赖 CMM 似乎仍是更简单的选择。然而，FARO CREAFORM 选择迎接挑战，解决这些复杂的检测需求。工程团队开发了一套解决方案，可在遵循最佳三维扫描实践的同时自动化质量控制的每一个环节：
- 能自动转换并适配用于三维扫描的检测计划，包括适配在其他软件中创建的计划。
- 自动生成确保完全覆盖的机器人路径。
- 自动验证测量精度并确保过程可重复、可信赖。
在 AQC 中集成钣金插件如何实现更快、更精准的检测
为了满足钣金制造商的特定需求，FARO CREAFORM 开发了一套整合硬件和软件的综合解决方案。这种经过验证的协同方式成了钣金件检测的最佳解决方案——实现更快的测量速度、更高的精度和完全可重复的流程。
专用于钣金件的形创三维扫描仪和配套软件

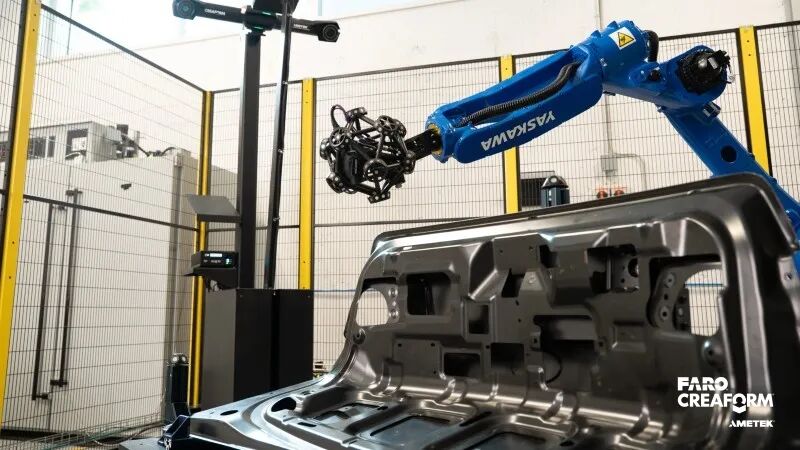

MetraSCAN-R BLACK+|Elite HD 是一款专为具有大量边缘、剪切边和边界特征的部件（基本是钣金件）设计的专属三维扫描仪。该款三维扫描仪配备 69 条激光线和每秒 300 万次测量的能力，能提供经优化的视场，即使是对于更具挑战性的钣金件也能实现高效检测。
与钣金插件配套使用的检测软件模块具备专为钣金检测开发的高级算法。该软件还采用密度指示器——可在离线仿真和三维 扫描过程中使用——通过红黄绿颜色代码提供直观的视觉反馈，从而快速验证测量精度。
这套软硬件组合共同构成了钣金制造商一直寻求的完整检测解决方案。
实证 FARO CREAFORM 解决方案优势的测试结果
测试结果清楚展示了 FARO CREAFORM 解决方案的高精度。FARO CREAFORM 扫描了 120 个钣金件上的圆，并将测量结果与通过 CMM 获得的理论值进行比较，得出以下平均偏差：
- 位置：10 µm
- 尺寸（直径）：22 µm
位置的标准差为 16 µm，尺寸的标准差为 17 µm。
这些结果表明，目前市面上还没有其他三维扫描解决方案能在钣金件检测方面达到如此高的精度。因此，MetraSCAN‑R BLACK+|Elite HD 与钣金件插件的组合方案，为位置和尺寸测量提供了可替代 CMM 的可靠且精确选择。
从检测计划到机器人路径的自动化工作流程
FARO CREAFORM 并不止步于此。现在，可以从 CSV 文件自动导入检测计划，确保将实体特征从制造商的数据管理系统无错误地传输到“检测”软件。这种自动导入功能简化了 CMM 检测程序的迁移，对于通常包含数百个检测点的钣金件检测尤为重要。
然后，可以根据导入的检测计划自动生成机器人路径，并使用相同的密度指示器确保扫描的完全覆盖与最佳精度。这一功能整合了三维扫描最佳实践，赋能任何用户都能一次性正确编写出精确的路径，无论是否具备机器人操作经验。
钣金制造商如何提升效率和精度
通过将钣金件测量交给 MetraSCAN‑R BLACK+|Elite HD，制造商可以在不牺牲测量精度的情况下提高生产效率。与 CMM 相比，FARO CREAFORM 的三维扫描解决方案在位置和尺寸测量上的偏差仅为 16–17 µm——这是钣金检测领域的精度上限。此外，钣金插件的密度指示器提供直观指导，可最大限度减少人为误差，增强对每个结果的信心。FARO CREAFORM 在 AQC 方面的进步使生产效率远超 CMM。现在，从创建检测计划、生成机器人路径到获取精准可靠的测量结果，整个质量控制流程都实现了完全自动化。结果显而易见：更高的生产效率和更少的人为误差。
总之，得益于 FARO CREAFORM 的钣金件专用检测解决方案，每个制造商终于可以实现兼具高效率和高精度的全自动化工作流程。
