印刷电路板（PCB）是电子设备的核心基础载体，兼具电气互联与物理承载双重功能：既负责导通板电路连接，又承担电阻器、电容器、微芯片等电子元器件的固定作用。凭借轻量化、小型化的显著优势，PCB已渗透至几乎所有电子设备中。
在高温工况下，PCB与焊接元件易因热膨胀系数（CTE）不匹配产生热变形，进而诱发焊点疲劳、连接失效等可靠性问题。因此，热载荷测试已成为评估PCB服役性能的关键环节。本案例通过新拓三维XTDIC三维全场应变测量系统，量化分析热载荷对PCB及所载元件的变形影响，为其可靠性设计提供数据支撑。
常规DIC的测量瓶颈
热环境干扰
高温空气扰动引起图像畸变，热辐射导致散斑涂层性能退化，且设备自身存在热漂移误差。
引入折射畸变
常规DIC加装隔热玻璃会引入折射畸变，进一步加大匹配误差，计算出来的应变、翘曲数据失真。
温度波动膨胀误差
炉内升温、降温速率快，支架、夹具、载台自身热胀冷缩，传统DIC难以区分工装整体位移和PCB自身真实变形。
热翘曲变形DIC测量方案
XTDIC三维全场应变测量系统，通过耐高温散斑制作、刚体位移自动剔除算法、观察窗畸变校正模块等技术，可精准分析电路板面内位移、面内应变、Z向离面翘曲位移，提取最大挠度、整体扭曲量、分区拱起凹陷数据，解析翘曲诱发贴装偏移的机理。
热环境DIC测量精度保障
- 主动温控光学窗：冷热台石英玻璃视窗+闭环冷却系统，维持表面温度<50°C，消除热气流折射畸变。
- 抗高温散斑：氧化铝基陶瓷涂层（耐温>300°C），粒径2-5μm，高温下散斑稳定性>99%。
- 热漂移实时补偿：基于高温箱内固定陶瓷基准点的位置校正算法，漂移误差<0.5μm。
- 多波段LED冷光源: 在相机前加装窄带滤光片，抑制热辐射干扰，大幅提升信噪比。
- 刚体位移自动剔除算法：DIC软件依托全局参考点运算逻辑，仅保留PCB板材自身真实三维变形场，高低温循环、多批次重复性试验数据一致性更强。
PCB电路板热翘曲测量
1、试验前准备
散斑制备：在PCB计算区域（黑色部分）喷涂耐高温散斑漆，确保在125℃下不脱落、不褪色；
系统标定：XTDIC三维全场应变测量系统，快速完成在室温下完成双目系统标定，获取初始内外参数；
热漂移预标定：在软件层面进行温度历程标定，建立漂移补偿模型；
试件安装：将PCB水平放置于高温箱内支撑架上，确保自由变形边界条件。
2、温度控制与数据采集
试验采用阶梯升温-保温-降温的温控策略：
室温（基准状态）→ 85℃（保温一段时间）→ 最高温125℃（保温一段时间）→ 室温（恢复状态）
在每个温度节点：
等待箱内温度稳定（波动<±0.5℃）；开启LED照明，调节亮度至最佳成像；
双目相机同步采集图像，进行多帧平均；实时执行热漂移校正算法，输出校正后的三维形貌。
3、试验结果与分析
PCB关键点位移分布
XTDIC三维应变测量系统获取了PCB在以下四个温度状态下的全场三维位移分布：
室温（基准）
作为零位移参考基准，以下位移图显示初始平整状态，单点位移标准差<0.3μm。
温度在85℃，受热后产生明显的热膨胀与翘曲，板件中心区域呈”碗状”隆起，最大位移约15μm。
温度在125℃（最高温），翘曲变形达到最大值，中心区域位移增至约35μm，边缘区域因约束存在反向弯曲。
室温（恢复），降温后部分变形恢复，但中心区域残留约5μm永久变形，提示基材发生粘弹性蠕变。
对角截线位移分析
提取PCB对角截线方向的Out-of-Plane位移数据：
| 温度 | 对角截线最大翘曲量 | 变形特征 |
| 室温 | 0 μm（基准） | 近似平直 |
| 85℃ | ~15 μm | 中心隆起，呈抛物线分布 |
| 125℃ | ~35 μm | 隆起加剧，边缘出现轻微下凹 |
| 恢复室温 | ~5 μm | 不可逆残余变形，分布形态与高温时相似但幅值减小 |
分析结论：PCB的翘曲变形随温度升高呈非线性增长，且在高温恢复后存在不可恢复的残余翘曲，提示在125℃时已接近材料粘弹性转变区。
PCB热变形测量试验总结

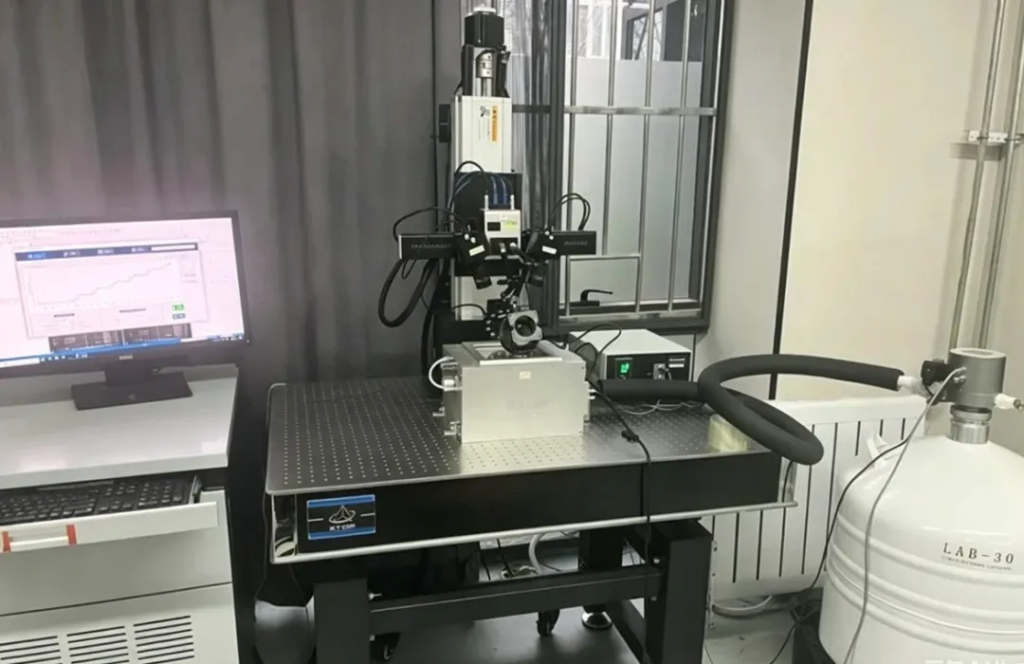

采用新拓三维XTDIC三维全场应变测量系统，搭配冷热台，构建了“硬件隔离+软件补偿+图像增强”三位一体的热漂移校正体系，将电路板热变形翘曲的测量精度提升至μm量级，满足了电子封装领域对高精度热变形测量的苛刻需求。
1、多层次热漂移校正技术体系：构建了”硬件隔离+软件补偿+图像增强”的完整技术方案，将高温环境下的系统热漂移控制在亚微米级，突破了显微DIC高温测量精度瓶颈；
2、全过程温度历程可追溯：通过阶梯式温控与同步图像采集，结合实时漂移校正，完整记录了PCB从室温→高温→室温的全历程真实变形数据；
3、定量化的翘曲评估能力：通过对角截线位移分析与单点追踪，精确量化了PCB在不同温度下的翘曲量及残余变形，为电子产品的热可靠性设计提供了关键数据支撑。
该技术方案为电子封装、功率器件、MEMS等领域的高温变形测量提供了可靠、精准、可推广的解决方案，具有重要的工程应用价值与学术科研参考意义。
