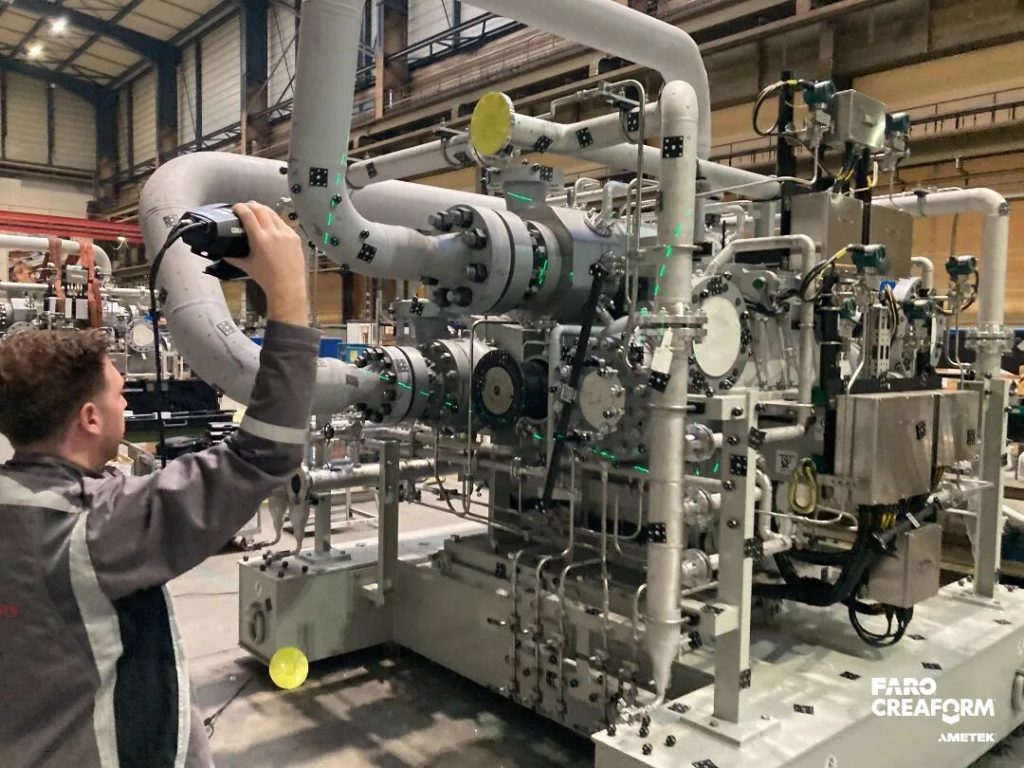

Everllence 是一家在船舶、能源及工业领域，专注于推进系统、能效提升与脱碳技术的技术领导企业，该公司曾在为碳捕集、利用与封存 (CCUS) 装置检测多台同型号六级径向齿轮式压缩机时面临重重困难。每台设备尺寸约为 3 m × 3 m × 3 m，需对各种进出口法兰、现有管路的位置及接口进行高精度 3D 检测。他们的目的是判定连接面与 CAD 模型的偏差，并识别单台设备之间可能存在的差异。
挑战：为何传统测量工具难以甚至无法用于此类结构复杂的大尺寸设备？
传统测量工具无法应对复杂的几何形状与大尺寸。卡尺等简易工具无法采集复杂表面细节。设备体积过大，无法放置于坐标测量机 (CMM) 上。由于需从前、后、左、右、上五个方位进行关联测量，激光跟踪仪也无法满足要求，因为其无法从单一位置观测全部表面。其他光学系统也不能满足需求，因为设备高度超出了常规三脚架的作业极限。
唯有光学测量技术设备能够提供完整、精准的检测结果。
✅ 为何光学测量技术设备成为必然选择？其他测量方式不仅精度低，还高度依赖操作人员的技能水平，例如使用塞尺进行间隙检测。所得结果往往可信度低、难以解读，最终沦为“数字垃圾”。与之相反，光学测量可输出清晰、可视化且高度精确的数据，团队中的任何人员都可以理解并安心使用。
✅ 还有哪些移动限制影响了测量技术设备的选择？本项目的所有测量必须在生产现场直接完成，尤其是包装与管道装配区域。所选解决方案还需具有足够的灵活性，可在车间内不同工位、其他厂区及客户现场（室内外均可）进行测量。
解决方案：高精度、便携性、易用性以及久经考验的三维扫描设备
✅ 高精度 设备尺寸较大，约 3 m × 3 m × 3 m，需采用摄影测量 + 3D 扫描的组合方案，才能在整台装配体上实现全域高精度测量。该解决方案可在不同模式之间灵活快速切换、高效扫描，选用远距离模式时，减少目标点的数量；选用近距离模式时，可对小区域进行高分辨率精细数据采集。而比例尺模式适用于中型构件，可替代摄影测量，在保证精度的同时进一步简化流程。
✅ 便携性 得益于采用符合人体工学的手持式便携设计，该解决方案可灵活用于工厂及客户现场。测量无需局限于固定测量点，而是可直接在各类装配区域进行。对于因管路复杂、空间受限而难以接近的表面，这种可移动性优势尤为突出。
✅ 易用性 该解决方案一个明显的优点就是容易上手，操作体验友好，可轻松快速地获取结果。与其他摄影测量系统相比，其操作流程简单，如带色彩反馈的投射框，使标定与对齐更加直观。操作人员通常仅需 1～5 次测量就能熟练使用，学习周期远短于同类解决方案。
配套软件同样简单直观，只需几步操作即可开始扫描。清晰的彩色编码可实时显示目标点与比例尺的采集质量，高分辨率实时可视化界面进一步提升了整个数据采集过程的简易性。
✅ 久经考验的技术 除性能指标外，客户更看重制造商的可靠性与行业知名度，即在光学测量技术领域拥有成熟应用案例与良好口碑的制造商。选择值得信赖的合作伙伴，可确保及时的技术支持与完善的培训服务，帮助团队快速完成培训。同时，持续迭代的软件可保证定期更新与功能升级。
用于大型零部件检测的组合解决方案 HandySCAN 3D、MaxSHOT 3D 及 Creaform Metrology Suite 正是这类高精度、便携易用且久经考验的摄影测量与 3D 扫描解决方案的典范。
优势：更高效率、更快速度、更大客户价值
从提升运营效率、缩短项目周期，到提高客户满意度，这些优点帮助企业提供更优质的服务，构建更持久的竞争力。
✅ 节省时间 该通用测量解决方案可适配各类场景，在整个项目周期内显著节省时间。无论是大型构件、复杂几何形状，还是更具挑战性的环境，均可在车间或客户现场实现直接测量。该系统易学易用，任何团队成员都可随时随地完成测量任务。
✅ 提升效率 将高精度测量直接部署至生产现场，检测团队可灵活在任意位置开展计量任务，消除作业瓶颈与内部转运延误。该解决方案支持多个大型项目并行开展，可全面提升各部门的生产力与整体效率。
✅ 提高客户满意度 对于以客户为中心的企业，采用前沿技术是满足高标准质量要求与快速交付成果的关键。更短的交付周期与更快的响应速度可进一步提升客户信任与满意度。高质量与高效率相结合，最终可带来客户满意、深化合作与新的商机。
客户证言
Everllence（前身为 MAN Energy Solutions）是全球技术领先的推进系统、脱碳与能效技术供应商，专注于服务船舶、能源及工业领域。公司总部位于德国，在全球 140 个地区拥有约 15,000 名员工，致力于帮助主要工业领域实现难以避免的减排，推动全球能源转型取得实质性进展。
在 Everllence 维修工程部，工程师开展细致入微的检测与专项分析，评估构件损伤、记录交付情况，并为金属 3D 打印 (LPBF) 部件提供研发与质量控制支持。对于需要五面全尺寸检测的复杂几何构件，卡尺、CMM、激光跟踪仪等传统工具均无法胜任。
FARO CREAFORM 的摄影测量与 3D 扫描解决方案为其提供了理想解决方案。HandySCAN 3D 与 MaxSHOT 可实现精准完整的 3D 测量与高效的数据采集，填补了其他系统的技术空白。正如设于奥伯豪森的 Everllence 设计工程师 Thorben Blohm 所言：“易用性与高精度的结合，让我们所向披靡。”
