为什么有些海绵坐几年还跟新的一样，有些很快就塌了？决定海绵泡沫“寿命”的核心指标——压缩永久变形。
你有没有遇到过这样的场景：沙发垫坐了三个月就塌下去，怎么弹不回来？汽车座椅用了两年，驾驶座明显凹陷，副驾却完好如新。床垫睡了一年，中间出现一个“人形坑”，翻来覆去睡不着。
这块指标有多重要？
低压缩永久变形的泡沫，即使经过多年使用，仍能保持原有形状和回弹力，使用寿命可比传统泡沫长两到三倍。反之，高压缩永久变形的海绵不仅舒适性下降、支撑感丧失，还会导致产品提前报废。
超大非线性变形如何测？
高分子海绵在压缩加载下会产生70%量级的超大非线性变形，对常规DIC变形测量带来挑战：试样表面散斑随泡孔坍塌剧烈挤压畸变，引发图像退相关、计算发散和数据中断；泡孔随机破裂引入局部噪声；压缩变形存在空间非均匀性，单点分析无法完整表征全域特征。
新拓三维XTDIC三维应变测量系统采用大变形迭代匹配、动态参考跟踪、空间平均降噪等算法策略，克服大变形下退相关难题，实现海绵从初始接触、泡孔屈曲坍塌到致密化前期的连续全场测量。
测试难点有哪些？
压缩工况下，多孔高分子海绵会产生超大非线性压缩变形。常规非接触DIC光学方案仍面临图像退相关、离散信号噪声和非均匀变形等问题，可能造成局部乃至全域计算中断，干扰应变曲线质量，并难以识别应变集中与变形差异。
针对上述测量痛点，新拓三维XTDIC三维应变测量系统通过算法专项优化，实现大压缩量条件下稳定、连续的全场变形监测。
多孔海绵单轴压缩试验

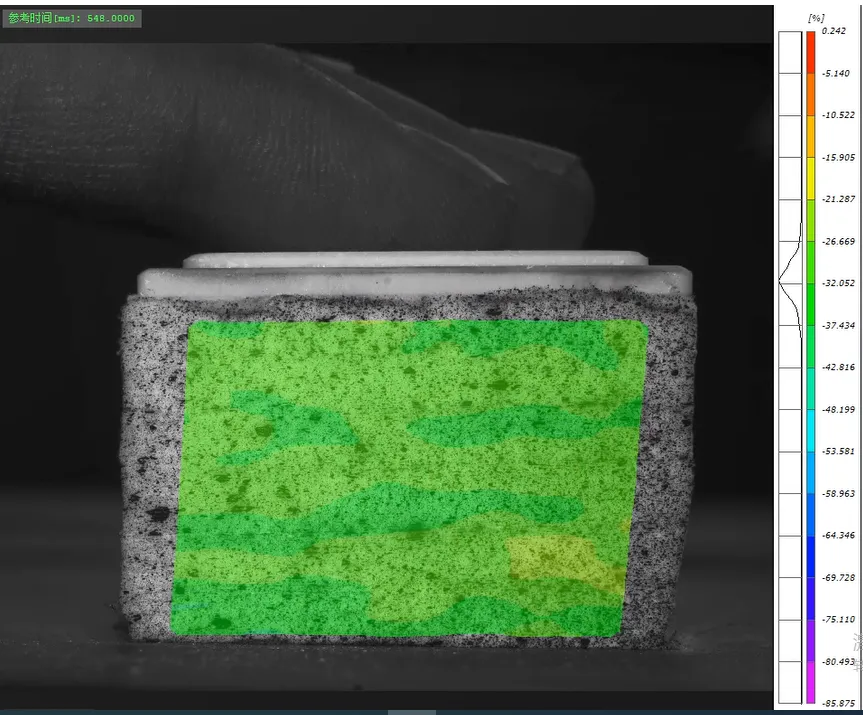

试样为高分子多孔海绵，采用新拓三维XTDIC系统开展单轴压缩全过程采集，输出加载方向（Y向）工程应变全场云图，并同步输出ROI平均应变随加载步的演化曲线。
DIC算法如何抗退相关？
海绵压缩过程中散斑剧烈畸变，可能造成DIC退相关、计算失效。新拓三维DIC从匹配逻辑、跟踪机制和噪声处理多维度优化：采用大变形迭代相关匹配算法，动态调整计算子区大小与姿态；通过动态参考帧跟踪机制，在大形变阶段更新参考基准；使用ROI区域平均降噪过滤局部噪点；完整输出全场应变分布云图，捕捉非均匀变形特征。
海绵压缩试验数据解读
结合全场应变云图与Y向应变曲线，海绵压缩全过程可划分为三个典型阶段，呈现接触磨合、泡孔屈曲坍塌至致密化前期的变形演化。
阶段一：接触调整与线性弹性区（加载步0—100）
应变曲线维持在0附近，变化微弱。试验初期压头与海绵接触磨合，荷载主要用于消除间隙，宏观整体压缩变形很小。DIC应变云图显示ROI区域整体应变接近零，可捕捉该阶段微小形变。
阶段二：屈服与应力平台起始区（加载步100—300）
应变曲线快速下降，Y向压缩应变迅速达到约-30%。海绵泡孔壁开始弯曲、屈曲，材料由线弹性进入屈服状态。DIC可捕捉应变突变拐点，大变形匹配算法持续跟踪畸变散斑。
阶段三：泡孔坍塌平台区（致密化前期，加载步300—650）
应变持续增加，最高压缩应变接近-70%，曲线变化速率放缓，进入海绵吸能的核心应力平台区间。抗退相关算法维持全场数据连续输出，空间平均算法过滤局部噪声，反映海绵宏观吸能响应。
应变云图能够显示试样表面压缩应变分布，识别局部变形不均匀区域，并通过Y向工程应变曲线量化材料从弹性变形到塑性坍塌再到致密化的全过程。
测试结果有何价值？
材料力学参数量化：DIC全场测试测得该款海绵极限压缩工程应变约-70%，得到弹性段、屈服拐点和吸能平台区关键数据，为材料选型、仿真本构参数标定提供依据。
评估缓冲吸能性能：试验得到长而稳定的应变平台区，可用于减振垫、防护包装等场景的应用评估。
柔性多孔材料测量：通过大变形迭代匹配、动态参考跟踪和空间降噪等优化，解决常规DIC在超大压缩变形下的退相关、噪声干扰和非均匀变形表征不足问题。
新拓三维DIC技术通过专项算法优化，兼顾宏观应变演化曲线与局部全域应变云图，为柔性多孔高分子材料研发、配方迭代和仿真对标提供光学测试手段。
