制造业的测量，表面测的是尺寸，但本质上，测的是公差，是设计图纸上那个“±”号后面的数字。不同行业、不同零件、不同特征之间的公差差异，可以跨越三到四个数量级。
公差每收紧一个数量级，对测量手段的要求就会发生变化。测量学有一条基本原则，叫做“三分之一原则”（更严格的场景会用“十倍法则”）：测量仪器的精度至少应该是被测公差的三分之一到十分之一。也就是说，如果你的零件公差是0.01毫米，测量仪器的精度至少要达到0.003毫米甚至0.001毫米。
不存在一种“万能”的测量仪器。测量仪器的分类，是按照被测对象的精度层级、几何复杂度和测量场景来分的。精度层级决定了你需要什么等级的传感器和机械结构；几何复杂度决定了你需要一维、二维还是三维的信息；而测量场景——计量室还是车间现场、单件还是批量、接触式还是非接触式，决定了设备的形态和部署方式。
沿着这个框架，我们把整个工业尺寸测量仪器的图谱一层一层打开。
手持量具：制造业的基本功，日用而不知其难

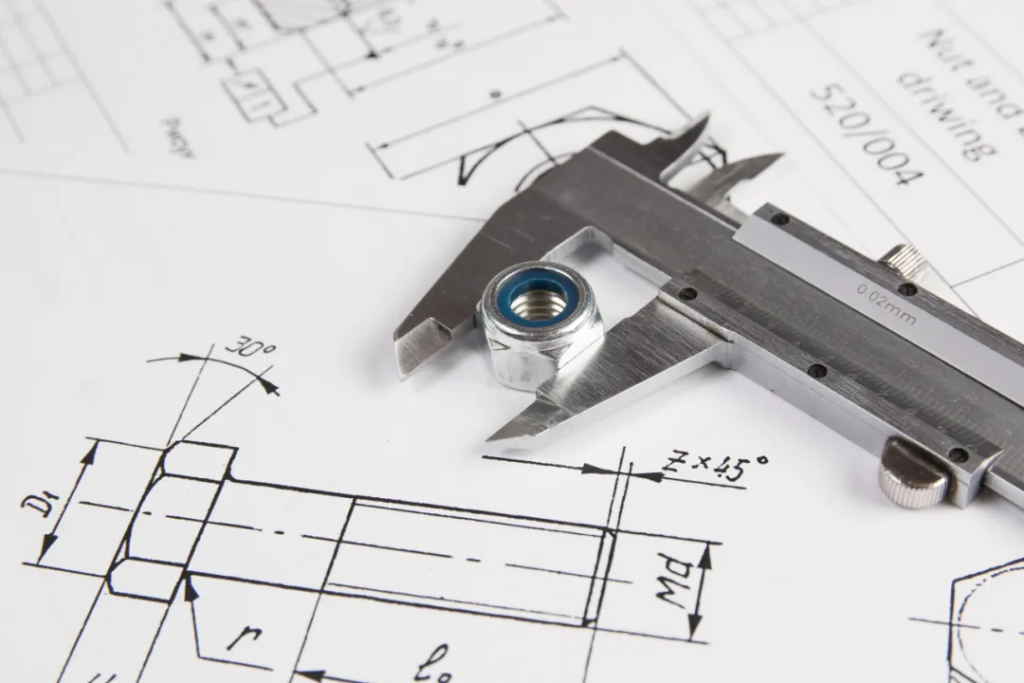

卡尺、千分尺、高度尺、深度尺、内径表……这些是工业测量的底座。
日本三丰是通用量具的全球标杆，产品线覆盖了几乎所有品类。德国马尔在千分尺和指示表领域积淀深厚，其产品以长期稳定性和耐用性著称。瑞士TESA则以高精度量规见长。国产品牌如哈量、成量、桂量等，在中低端量具市场占据稳固份额。
手持量具是“单点、单方向”的测量工具。精度方面，游标卡尺通常0.02毫米，数显卡尺0.01毫米，外径千分尺0.001毫米，对一般机加工的过程抽检已经够用。但它高度依赖操作者的经验和手感，卡尺的测量中，相当一部分不可控因素，包括测量力不均匀、视差，以及未对准等，都会引入误差。
值得关注的趋势是手持量具的数字化联网。三丰推出的U-WAVE无线数据传输系统，可以将数显卡尺和千分尺的测量数据通过蓝牙直接传到SPC统计过程控制软件中，省去了手工抄录的环节。海克斯康将分散的手持量具纳入工厂级质量数据平台。在智能制造趋势下，即便是一把卡尺，也被要求“上网”。
影像测量仪：非接触测量的主力军，3C电子的刚需

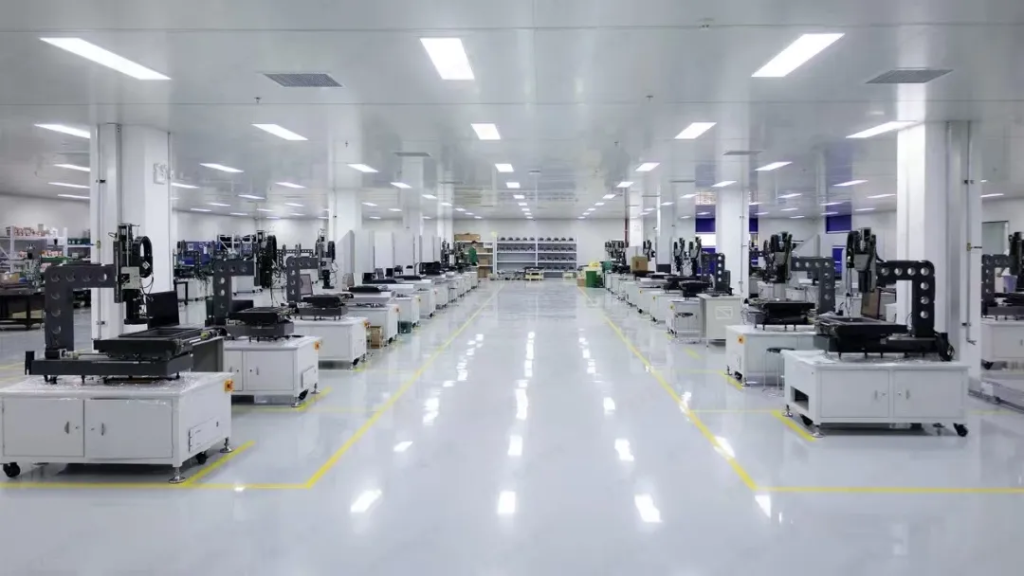

影像测量仪，俗称“二次元”或“影像仪”。核心原理是：工业相机配合精密XY台与光学镜头，把工件轮廓放大成像，再用图像算法提取边缘、算出尺寸。本质上，它是一台“会测量的显微镜”。
它的优势是非接触。对于体积小、壁薄、容易变形的零件，用卡尺触碰就可能造成变形，影像仪则可以在零接触的情况下完成测量，这使3C电子制造成为它的核心应用场景。
但也有局限。它本质上是二维测量工具，Z轴方向精度远不如专用三维设备。对深孔、盲孔、内腔等无法直接“看到”的特征无计可施。而且光学测量对被测表面的反射率极为敏感。高反光金属面和深色橡胶件，在同一台影像仪上可能需要完全不同的打光方案和算法参数。很多工厂买了影像仪却用不好，往往不是设备问题，而是操作者不懂光学、不会打光。
为弥补二维局限，行业出现了复合式影像测量仪，在影像系统基础上集成接触式测头，一台设备上同时实现非接触轮廓测量和接触式高度／深度测量。但对于真正复杂的三维几何评价，仍然需要专业的三坐标测量机。
品牌格局上，海克斯康旗下思瑞测量在中国市场渗透率很高。日本尼康和三丰的影像测量产品在光学系统精度上有传统优势，价格也更高。基恩士以“放上去就能测”的易用性著称，把自动对焦、自动边缘识别、自动生成报告等的操作门槛压到极低，在追求效率的工厂中很受欢迎。国产品牌中图仪器、万濠、怡信等的产品精度和稳定性近年有明显提升。
三坐标测量机：精密制造的“终极裁判”
三坐标测量机，是最能代表“精密制造”的测量仪器之一。它能做的事情，比许多仪器加在一起都要多。一次装夹，就可以评价一个复杂零件几十乃至上百个尺寸和形位公差项目。这种“一站式”的三维几何检测能力，至今没有任何其他单一设备能完全替代。现代桥式CMM的测量精度可以达到微米，甚至亚微米级别。

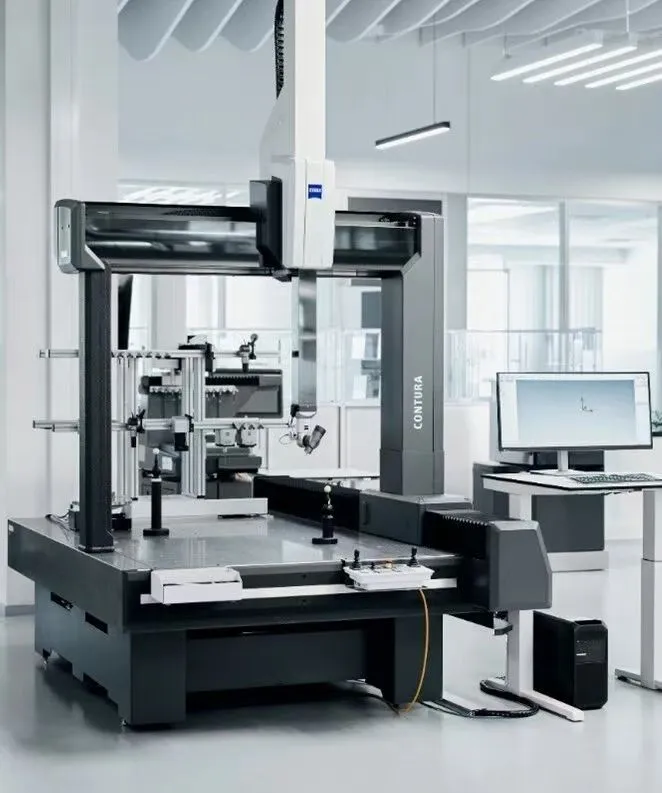

这个市场长期由几家国际巨头把持。计量型测量机主要被蔡司和海克斯康垄断，稳居全球前两位。蔡司的PRISMO系列凭借自研VAST主动扫描测头技术，在汽车动力总成零部件检测中几乎是行业标配，CONTURA系列是全球装机量最大的桥式CMM之一。海克斯康旗下的Leitz PMM系列，长期被视为三坐标精度的“天花板”，广泛用于国家计量院和航空航天高精度检测领域。德国温泽在全球安装了超过12,000台测量设备，在上海设有XO系列全球生产基地。日本三丰在三坐标领域有完整产品线。从行业应用来看，通用汽车系和航空航天企业更倾向蔡司和海克斯康，德系车企如大众则几个品牌都有采用。
国产三坐标的进步同步值得关注。二十年前进口三坐标近乎垄断中国市场，如今中国航空工业303所代表了国产CMM的高端水平，天准、爱德华等品牌在中端市场也已站稳脚跟。国内企业在部分应用领域已实现国产替代。
CMM的局限在于“贵”和“慢”。中等配置的桥式CMM价格通常在几十万，高端型号动辄百万甚至更高。测量一个复杂零件，从编程到检测完成可能需要几十分钟甚至几个小时。对于大批量产线来说，CMM更多扮演“终检”和“首件检验”的角色。
此外，传统CMM对恒温恒湿计量室和隔振地基的苛刻要求，催生了“车间型CMM”这一细分品类。蔡司的DuraMax、海克斯康的Global系列都推出了部署在生产现场的车间版本，精度略低于计量室型，但对温度波动和振动有更强的耐受能力。
便携式测量设备：关节臂测量机与激光跟踪仪
当测量对象从计量室的精密零件变成车间现场的大型工件，或者需要在装配产线上进行实时检测，CMM就触及了物理边界——搬不动工件，也搬不动设备。这时候需要便携式测量设备登场。

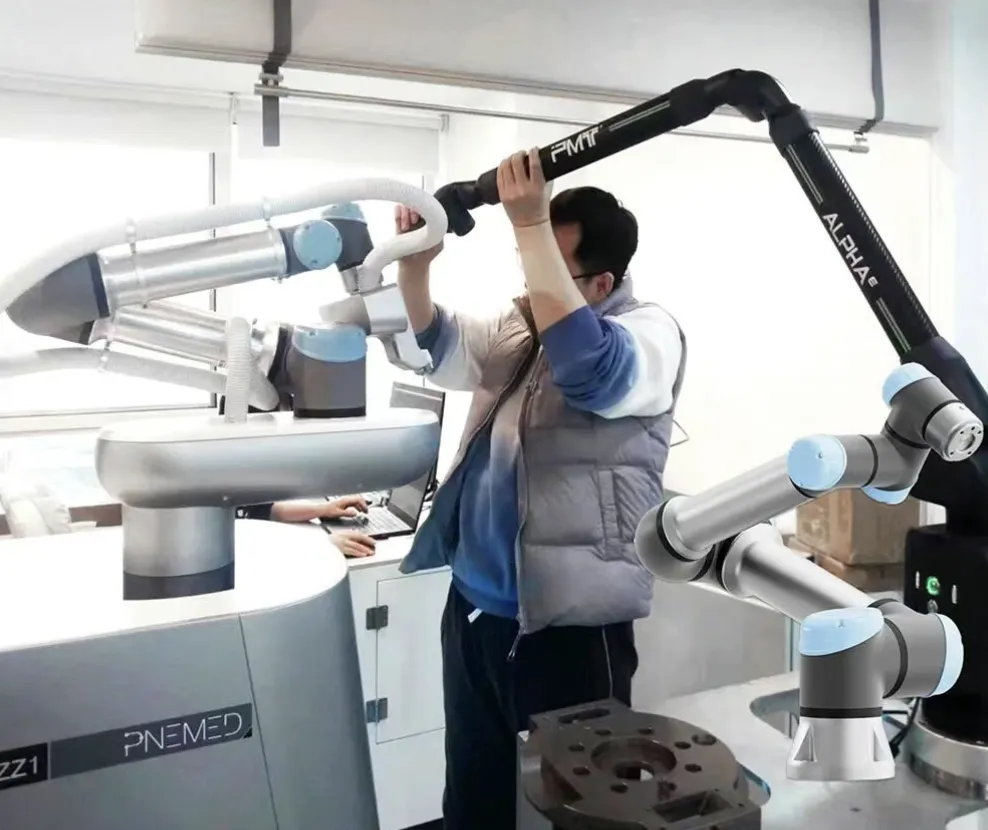

关节臂测量机是这个领域的核心产品。它的结构类似人的手臂，由多个通过旋转关节连接的碳纤维臂段组成，每个关节内置高精度角度编码器，操作者手持探针在三维空间中自由移动，系统通过各关节的角度值实时计算探针尖端的空间坐标。
因而它很灵活，可以带到零件旁边去测量，而不是把零件搬进计量室。在汽车碰撞试验后的车身变形检测、大型铸件的尺寸抽检、模具现场调试等场景中，关节臂是实用的选择。关节臂的空间长度精度通常在0.015-0.068毫米级别，与桥式CMM的微米级有差距，但在许多现场应用中完全够用。派姆特、法如和海克斯康的ROMER系列是关节臂领域知名品牌。

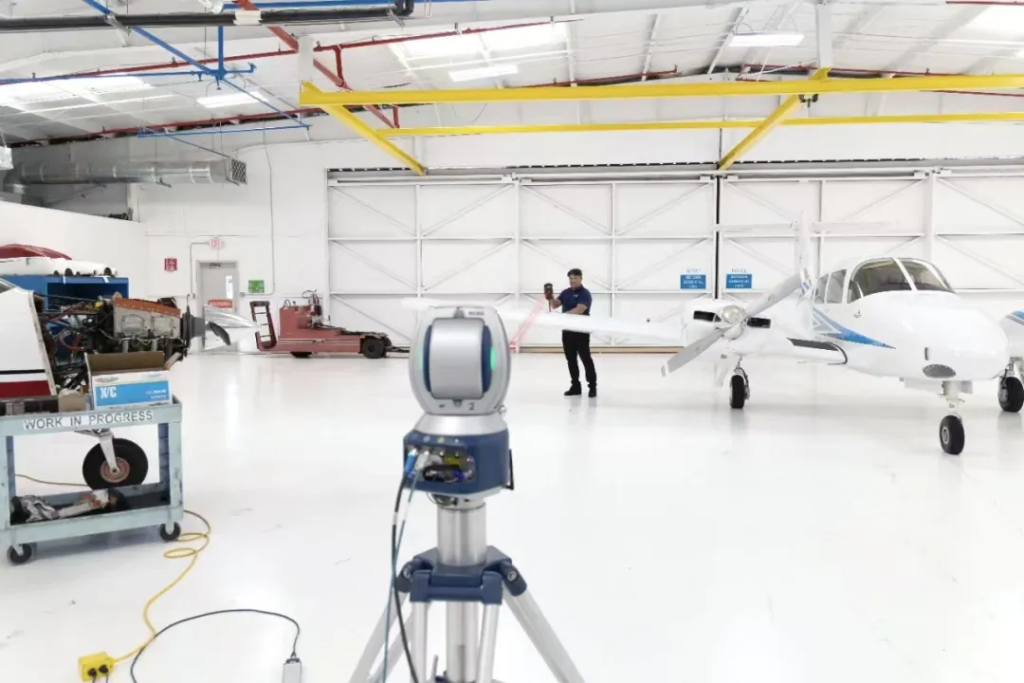

激光跟踪仪则面向更大尺度的测量场景。它通过激光干涉或绝对测距方式精确追踪一个靶球在三维空间中的位置，测量范围可达几十米甚至百米。在大型飞机机身对接、风电叶片装配、船舶分段精度控制、大型机床导轨校准等场景中，激光跟踪仪独具优势，因为几乎没有CMM或关节臂的行程能覆盖这些尺度。法如、徕卡和API是主要品牌。
关节臂和激光跟踪仪，与固定式CMM之间并非替代关系，而是按场景分工：CMM守住计量室的高精度阵地，关节臂覆盖车间现场的中等精度需求，激光跟踪仪接管大型装配和超大尺寸测量。三者共同构成了较为全面的三维坐标测量体系。
三维扫描仪：从“逐点测量”到“整面捕获”

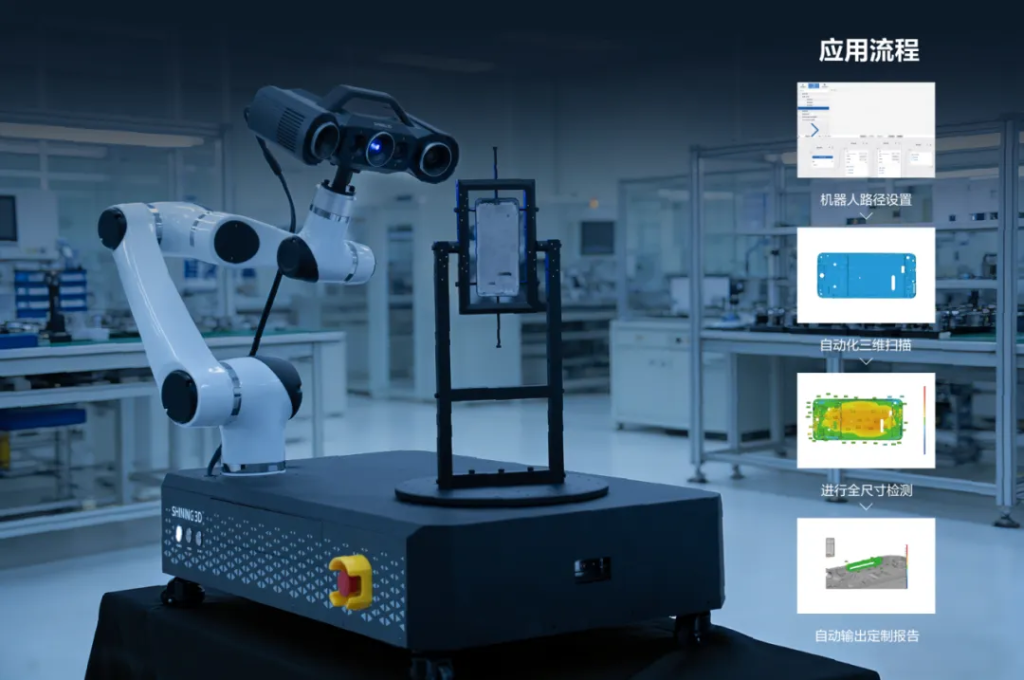

CMM、关节臂、激光跟踪仪，测量方式基本是“逐点”的，探针每次采集工件表面的散点坐标。这种方式精度高，但效率会受影响。三维扫描仪则是通过结构光投射或激光线扫描的方式，以极高速度获取零件表面的全尺寸三维数据。
Creaform的HandySCAN系列手持式三维扫描仪在便携性上具备优势，蔡司GOM的ATOS系列蓝光扫描仪是汽车行业白车身全尺寸检测的主流选择。先临三维、思看科技、中观、惟景三维作为国产品牌代表，在手持式、跟踪式、拍照式三维扫描仪市场都有显著进步，已经进入全球竞争行列。
但激光三维扫描仪的精度通常在0.02-0.05毫米级别，蓝光拍照式或可达到微米级别，与CMM依然存在差距。其与CMM不是替代关系，而是不同场景灵活选择的组合关系。
在实际质量管控中，三维扫描仪已是模具、汽车制造、轨交、能源等行业全域检测的关键仪器。其另一个核心应用场景是逆向工程，当你拿到一个没有图纸的实物零件，需要反推出CAD模型，三维扫描是目前最高效的手段。
工业CT：向零件内部要答案
上述仪器，不管多精密，都只能测量零件的外部几何特征。对于零件内部的结构和缺陷，还需工业CT。
工业CT利用X射线穿透被检测物体，通过计算机断层成像技术，展示被检测物体的内部结构、组成和缺陷状况。

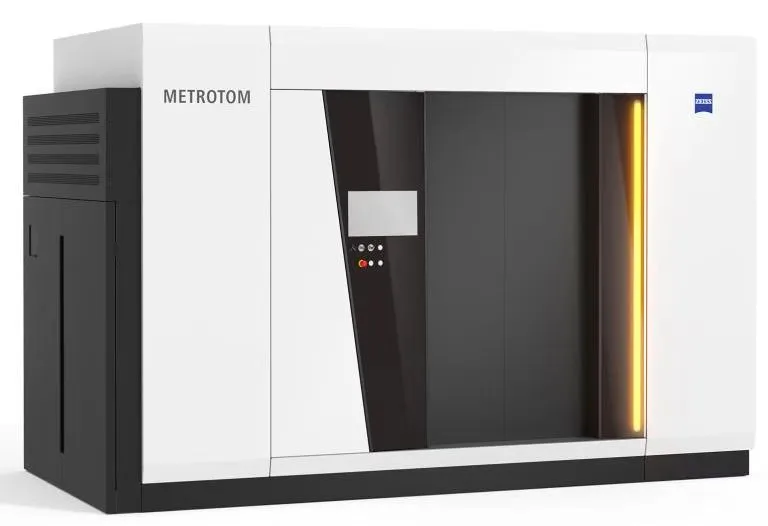

蔡司的METROTOM系列是计量级工业CT的代表，一次扫描可同时获得零件的内部和外部几何信息，直接与CAD模型比对，用于注塑件壁厚分析、铸件内部气孔检测、增材制造零件的内部缺陷评估等。温泽也提供基于CT的三维X射线测量方案。尼康的工业CT系统在电子元器件和半导体封装检测中占有率很高。国内方面，天津三英精密仪器、重庆真测科技等在工业CT领域也有布局。
但工业CT设备动辄数百万乃至上千万元；单次扫描时间从几分钟到几十分钟不等；X射线穿透能力有限，大型高密度金属零件的成像质量会下降；此外还需专门的辐射屏蔽室和安全管理体系。所以工业CT在当前更多是“问题解决型”工具。不过，随着设备成本下降和扫描速度提升，CT向更多工业场景渗透是明确的趋势。
形状与粗糙度测量仪：尺寸之外的另一个维度
还有一类需要特别提到的存在：表面粗糙度测量仪和形状测量仪。表面粗糙度测量仪用于评价零件表面的微观凹凸状况。圆度／圆柱度测量仪则专门评价旋转体零件（轴、轴承座、活塞等）的圆度、圆柱度和同轴度。
它们测量的不是“尺寸”本身，但在实际质量控制中，和尺寸检测往往是捆绑的。一个轴的直径合格了，如果圆度或表面粗糙度不合格，装配后照样会出问题，如密封不良、磨损加剧、噪音超标。在精密制造中，“形状公差”有时比“尺寸公差”更难控制。

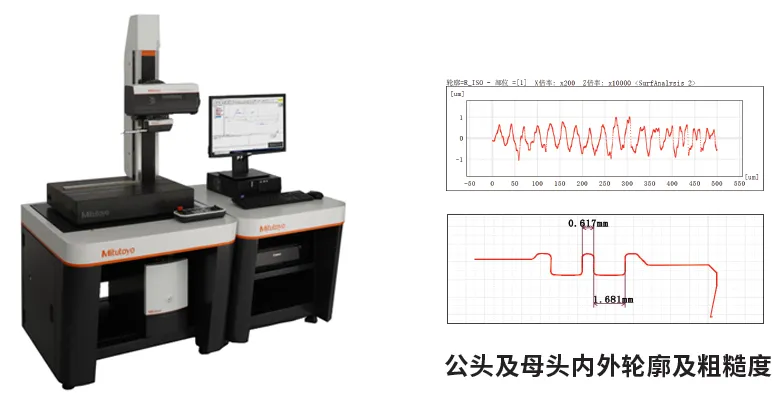

三丰的SJ系列便携式粗糙度仪和马尔的MarSurf系列，是这个领域主流的产品。高端的台式粗糙度／轮廓度综合测量仪，如东京精密的SURFCOM系列，可在一次测量中同时获取粗糙度和轮廓度信息。
全局比较与选型逻辑：三个维度的博弈

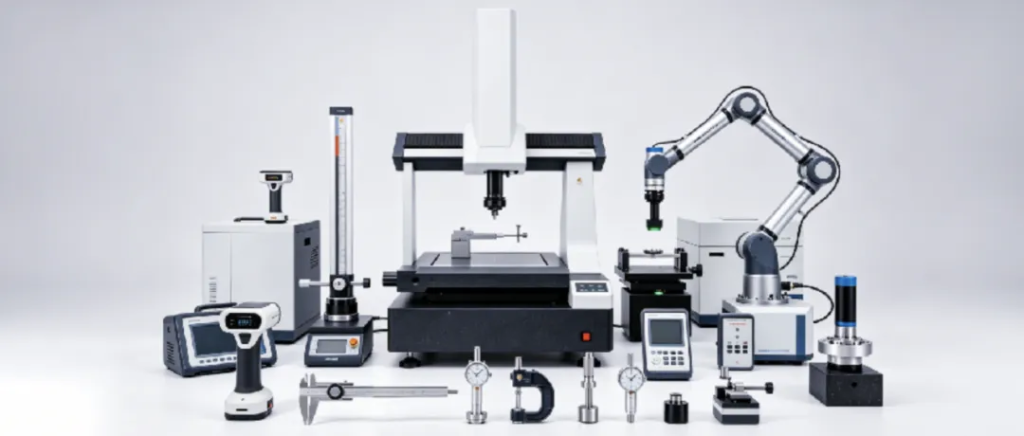

从一把卡尺到一台工业CT，工业尺寸测量仪器构成了从简到繁、从粗到精的谱系。回看这个谱系，可以从三个维度来把握。
信息维度。从一维的长度值，到二维的轮廓坐标，到三维的空间位置，再到CT提供的内部结构和缺陷信息，每一层维度的跃迁，都意味着你对零件质量的把控更全面。
精度维度。CMM站在精度的金字塔尖，而代价是昂贵和苛刻的使用环境；便携式设备以牺牲少量精度换取灵活性；三维扫描在效率与精度间寻找平衡。从毫米到微米，再至亚微米，精度每提升一个量级，设备成本和环境要求也会相应更严苛。
效率维度。量具测一个尺寸只需几秒，但信息量低；CMM精度高但速度慢；三维扫描仪便携、速度快；工业CT信息量大但耗时长。没有任何一种仪器能同时在精度和效率两端做到极致，这也是实际质量管控方案需要多设备组合的根本原因。
选型的本质是一个工程经济学问题：在精度、效率和成本预算之间找到最优解。一家做手机壳的工厂和一家做风电叶片的工厂，答案注定不一样。但不管答案是什么，都绕不开一个前提：你得先知道，工具箱里到底有哪些选择，每种选择解决什么问题。
这也是这篇文章试图想讲清楚的事情。
