引言：从断口溯源到注塑缺陷筛查，CEM3000桌面式扫描电镜补上轻量化安全件验证一环。
近期，某车型踏板支架断裂事件引发行业热议。据公开拆解信息，失效件材质指向 PP-GF40，最终结论以官方通报为准。
无论原因如何，事件再次把 PP-GF40 等玻纤增强聚丙烯轻量化安全件推到台前。新车迭代加速、零部件开发周期压缩，但刹车踏板、油门踏板、车门把手、充电口盖等结构件的可靠性验证不能简化。
一、PP-GF40材料：优势与整车应用
PP-GF40通常指40%玻纤增强聚丙烯。它在汽车轻量化中应用越来越广，核心优势包括：
- 相比金属，重量更轻，有助于降低整车能耗；
- 相比普通短玻纤体系，抗蠕变性能更好，可承受长期交变载荷；
- 支持一体注塑成型复杂结构，生产成本相对可控。
整车应用点位包括刹车/油门踏板支架、大灯与散热器支撑、电池包附件支座、雨刮电机支架、座椅电机支架、尾门气弹簧支座，以及车门把手基座、充电口盖支架、后备箱门附件等。
材料本身性能成熟，失效诱因可能包括：
1. 高应力区域存在注塑熔接痕；
2. 转轴、安装孔位置应力集中；
3. 注塑造成玻纤取向紊乱、基体与玻纤界面脱粘；
4. 内部孔隙、缩孔、气孔降低有效承载面积；
5. 长期高低温、紫外老化使基体变脆，交变载荷下产生裂纹。
这类微米级缺陷常规宏观测试很难检出。桌面钨灯丝扫描电镜观测断口形貌，可辅助定位失效根源，区分结构设计、注塑浇口工艺或原材料批次问题。
二、CEM3000A桌面式钨灯丝扫描电镜的价值
扫描电镜不仅用于断口失效溯源，还可开展玻纤分布评估、玻纤—基体界面观察、缩孔/气孔/微裂纹检测等常规微观质控，覆盖零部件开发、验证、失效复盘全流程。
1. 锁定裂纹源：低倍定位起点，高倍区分脆性断裂、基体撕裂、玻纤拔出。若熔接痕位于转轴高弯矩区，可提示“熔接痕+应力集中”风险。
2. 评估玻纤分布与浸润：统计分散均匀性，判断团聚、取向异常和树脂包覆情况，预判强度差异。
3. 检测注塑缺陷：识别缩孔、气泡、微孔、微裂纹，评估有效承载面积损失。
4. 评估界面与工艺：观察玻纤拔出、树脂包覆、界面脱粘，在DV/PV阶段提前筛查。
5. 对比验证整改：同步观察失效件、改良件、合格件，快速验证优化效果。
6. 选配EDS：排查原料杂质、助剂污染、介质腐蚀等元素问题。

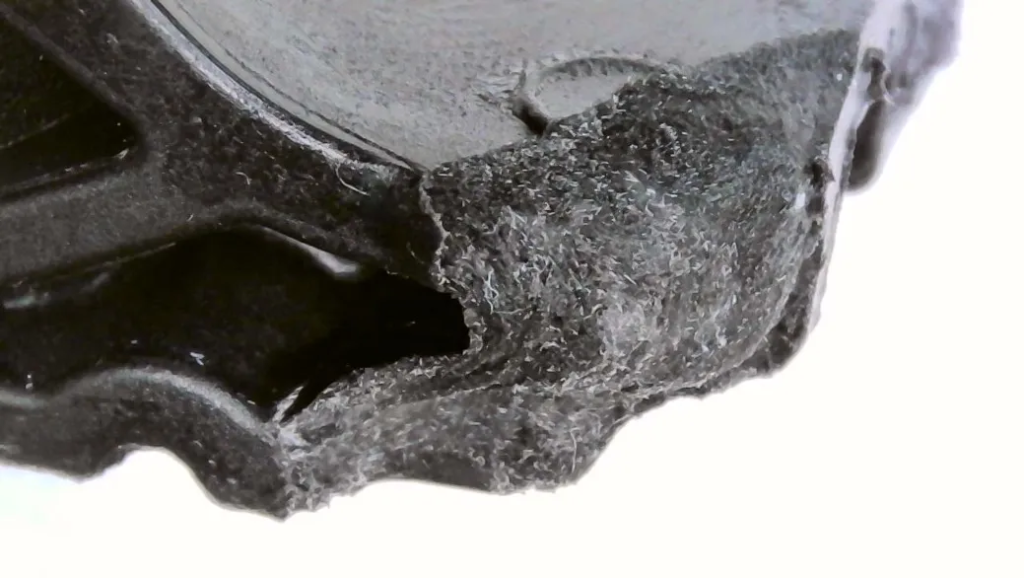

原文图片说明（未附图）：玻纤增强塑料断口；断口低倍形貌可见玻纤拔出及局部玻纤空缺；高倍形貌可见单根玻纤拔出及树脂基体包覆；截面形貌可见孔隙、缩孔、气孔及粗糙基体断裂特征；局部形貌可见缩孔疏松缺陷和夹杂物聚集。
三、行业启示
软件故障可OTA修复，但踏板、车门把手、充电口盖、后备箱门附件等结构件一旦存在设计或工艺缺陷，装车后难以补救。
PP-GF40等玻纤增强塑料应用越来越广。宏观测试守住法规底线，桌面钨灯丝SEM补齐微观表征，既能失效复盘，也能在开发阶段筛查玻纤分布、界面脱粘、缩孔、气孔、微裂纹等注塑缺陷，为轻量化零部件可靠性闭环建立微观防线。
CEM3000系列桌面式扫描电镜采用紧凑台式设计，分辨率优于4nm，智能软件支持自动聚焦、一键成片，大样品仓兼容大尺寸样品，并具备抗震防磁性能。
