随着AI计算、高性能计算（HPC）等应用快速发展，数据中心机柜功率密度持续提升，液冷成为高密度计算场景的重要散热方式。CDU（Coolant Distribution Unit）、manifold、管路和阀门共同构成液冷回路的流体控制系统，其制造精度直接影响液冷系统的密封可靠性和流体控制性能。

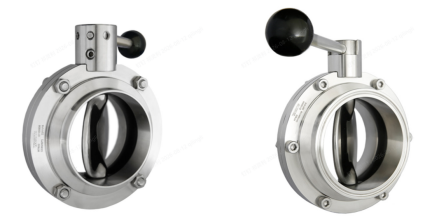

蝶阀作为液冷回路的关键流量控制与隔离部件，其阀体、阀板涉及平面度、垂直度、同轴度、圆柱度等几何特征，部分公差达0.01 mm级，微小偏差可能影响密封性能并造成漏液风险。因此在统一基准下实现多特征、高一致性的精密检测，成为液冷蝶阀制造的重要计量需求。
行业挑战：复杂结构下的高精度检测难题
液冷蝶阀结构紧凑、特征集中，传统卡尺、千分尺、百分表等量具难以覆盖复杂零部件的几何公差综合评价，客户在蝶阀质量管控中面临以下问题：
● 复杂几何公差难以全面评价
常规量具适用于局部尺寸检测，对平面度、同轴度、圆柱度、对称度等几何公差的综合评价能力有限，无法完整反映阀体真实装配与密封性能。
● 多量具、多基准影响测量一致性
不同量具分别检测不同特征，需要多次装夹和基准转换，增加测量误差源，降低数据可比性。
● 人工逐项测量效率低
面对批量生产中的多尺寸、多特征检测需求，人工测量流程繁琐，难以兼顾检测效率、操作一致性与量产节拍。
● 测量数据难以形成质量闭环
分散的人工记录不利于数据统一归档、追溯，也难以用于工艺优化与品质管控。
技术方案：基于CME的多特征一体化精密检测
针对液冷蝶阀的精密测量需求，天准以CME系列移动桥式三坐标测量机（CMM）为核心，结合TR50系列旋转测座、自动测针更换架及Vispec Cube测量软件，为蝶阀的阀体、阀板等关键部件提供覆盖来料检验、过程巡检以及成品终检的精密检测方案，实现关键尺寸与几何公差的一体化评价。
1. 灵活硬件配置，提升复杂特征可达性

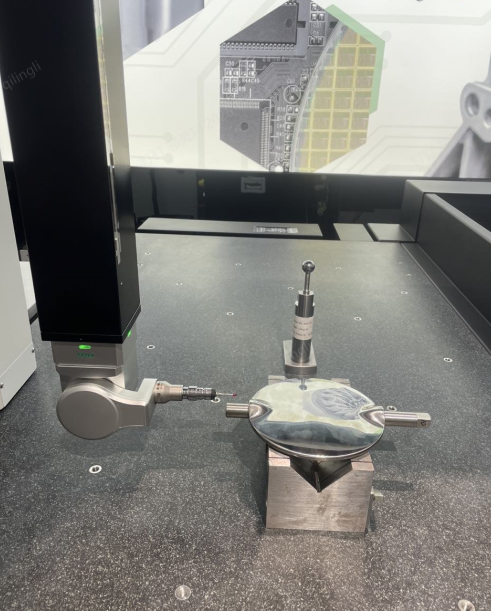

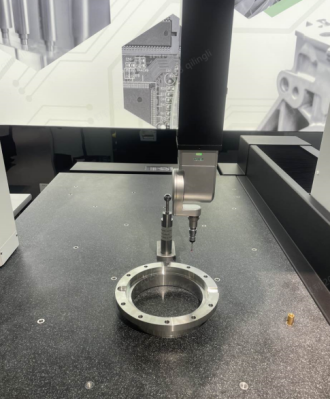

天准CME系列三坐标测量机搭载TR50系列旋转测座与自动测针更换架，支持5°分度旋转，单分度旋转时间仅1秒，配合最长300 mm加长杆，可根据阀体、阀板的不同结构和测量方向灵活调整测针姿态，提升复杂结构特征的测量可达性。
2. 程序化测量与GD&T自动评价

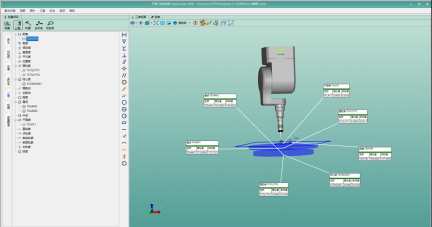

Vispec Cube软件可根据CAD模型或自定义参数建立标准化测量程序，自动生成螺旋、圆形、平面等扫描路径。通过基准平面、基准圆柱等建立工件坐标系，在同一测量基准下完成尺寸及GD&T评价，并根据图纸要求自动计算实测值。

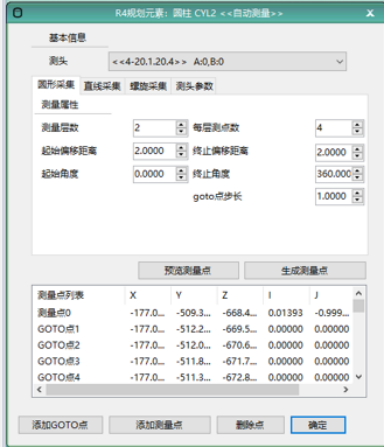

1）元素测量

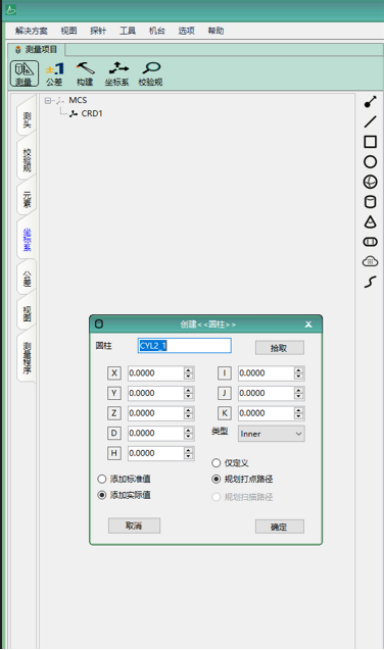

菜单栏【视图】→【圆柱、平面】→弹出创建圆柱功能；通过模型拾取或者自定义参数，设置测量策略，软件自动生成螺旋路径或者圆形路径及平面路径策略。
2）建立工件坐标系

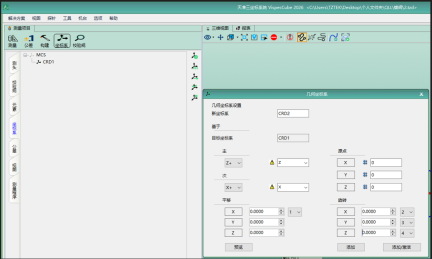

测量项目-坐标系-几何坐标系，使用基准平面及圆柱建立工件坐标系。

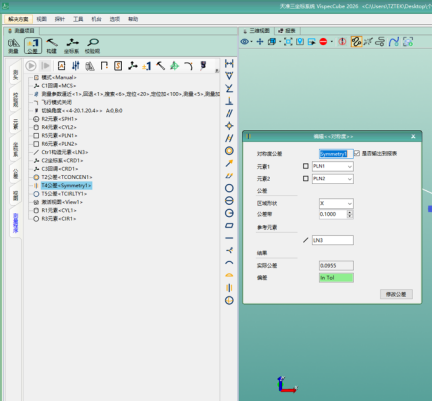

3）公差评价

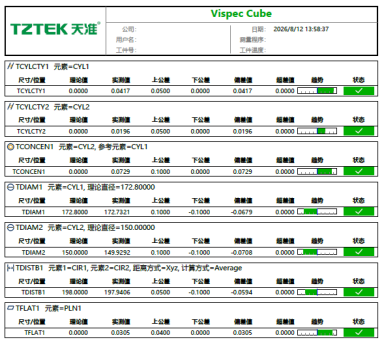

测量项目-公差-公差类型，按照图纸要求选择基准及被测要素在对应的框中，输入公差及理论值，软件自动计算出实测值。
方案价值：提升量产检测效率与质量一致性
方案落地后，客户将天准 CME 三坐标应用于液冷蝶阀关键尺寸与几何特征检测，构建覆盖关键特征测量、精度判定与数据追溯的标准化检测流程，为液冷产品的规模化生产提供有力支撑。
● 关键特征检测，强化质量管控
实现阀体、阀板等部件的关键尺寸及几何特征的一体化检测评价，强化密封与装配相关特征的质量管控。
● 统一基准，提升测量一致性
单台CME完成多特征测量，减少多量具、多次装夹及基准转换带来的误差影响，提升测量结果的稳定性与可比性。
● 程序化测量，提升量产检测效率
标准化测量程序减少人工逐项操作和重复测量，兼顾检测效率与操作一致性，更好适配液冷阀门规模化生产。
● 数据可追溯，持续驱动质量改善
通过数字化检测报告实现测量数据统一归档与追溯，为尺寸偏差分析、过程质量监控和工艺优化提供数据支撑。
随着液冷在AI数据中心及高密度计算场景中的持续应用，液冷回路对流体控制、密封可靠性和制造一致性的要求不断提高。天准CME系列三坐标测量机依托灵活的多角度测量配置、统一测量基准和数字化测量流程，为液冷蝶阀等关键流体部件提供系统化的尺寸与GD&T检测方案，助力制造企业提升质量一致性与量产检测能力。
