随着电子制造持续向微型化、高密度化发展，元器件尺寸不断缩小、PCB集成度持续提升，SMT锡膏印刷对钢网精度提出了更严苛的要求。

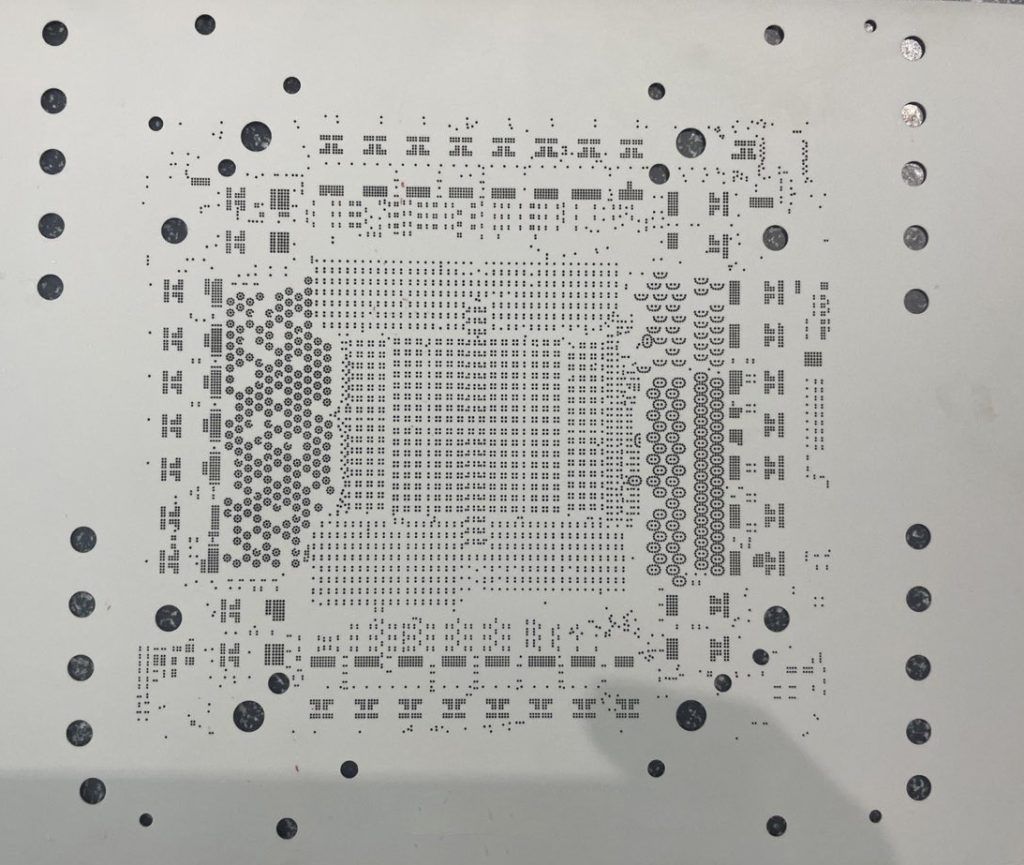

作为锡膏印刷的关键工装，钢网开孔尺寸与位置度直接影响焊点质量、产品良率及可靠性。如今，钢网开孔已进入几十微米量级，单张钢网往往包含数千至数万个微孔。如何在大尺寸幅面下，实现海量微孔的高精度、高效率检测，已成为精密电子提升制造能力的重要挑战。
行业挑战：微孔密集+全局变形，钢网孔位测量检测为何难突破？
对于SMT制造而言，钢网检测是保障锡膏印刷一致性、提升焊接良率的重要基础。某头部精密电子制造服务商在SMT钢网量产全检过程中，需要完成开孔尺寸、位置度及整体变形检测，并与Gerber设计文件进行比对校验，以保障锡膏印刷质量。然而，随着钢网加工精度不断提升，传统检测方案逐渐暴露出多方面局限：
微孔检测精度受限
最小开孔直径不足0.1 mm，普通光学设备分辨率有限，难以准确获取微孔尺寸及轮廓特征。
大尺寸检测效率不足
传统设备难以兼顾大行程与高精度，整板检测需数百次图像拼接，周期长、效率低。
设计数据关联能力有限
缺乏Gerber文件自动比对与全局变形分析能力，对位效率低。
全量检测难以适应量产节拍
海量孔位需逐个编程测量，检测流程复杂，难以满足高节拍生产需求。
技术方案：软硬协同，构建钢网高精度测量能力

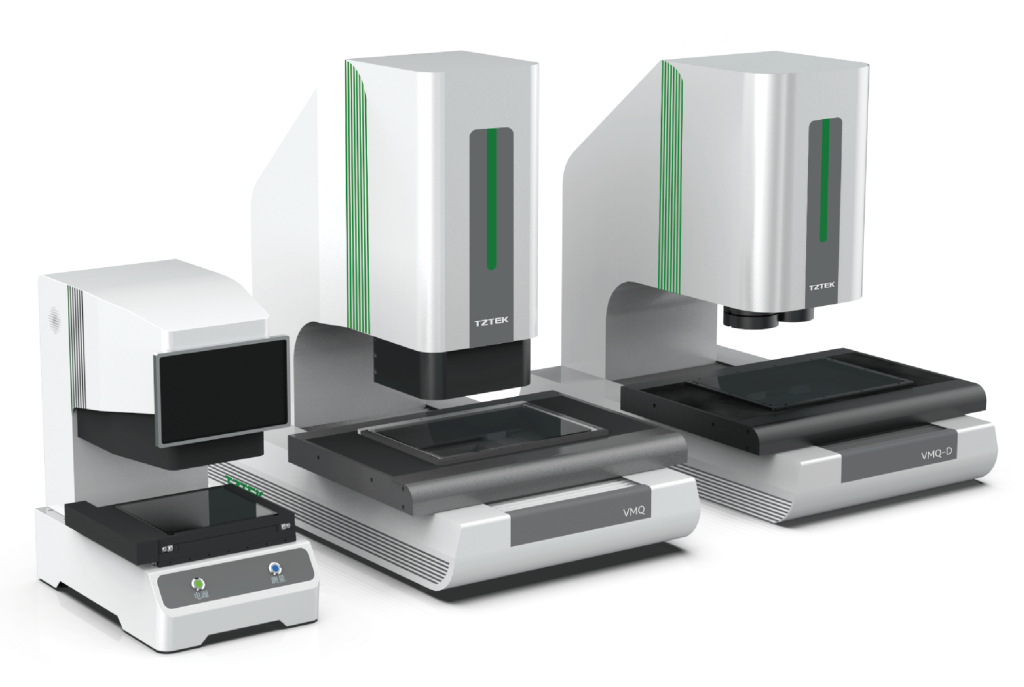

针对SMT钢网高精度、大尺寸及高密度开孔检测需求，天准科技基于VMQ闪测影像仪与Vispec软件构建高效测量方案，通过高精度成像、融合测量等技术，实现钢网全量检测效率与精度同步提升。
1、双倍率成像与智能光学配置，兼顾大视野与微孔测量
VMQ搭载天准自研双倍率镜头，单次拍摄即可同时覆盖钢网边框定位孔与孔径小于 0.1mm 的微小开孔，兼顾大视野与微米级测量精度。
针对不锈钢钢网高反光特性，系统结合远心光和可升降落射光源，精准获取孔壁轮廓、消除毛刺干扰，同时准确识别Mark点及表面字符，保障定位精度与成像质量。
2、智能校正与融合测量，支持Gerber/CAD直导

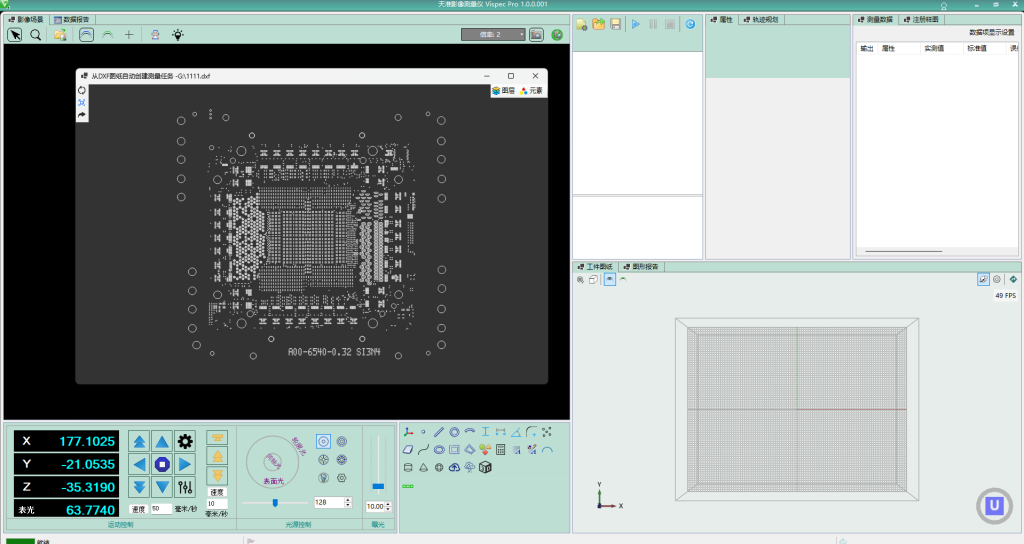

系统支持Gerber/CAD设计文件直接导入，自动生成理论测量路径，确保测量点位与设计要求一致。上料后，系统自动识别Mark点或边框特征， 快速建立工件坐标系，并自动完成坐标系校正。

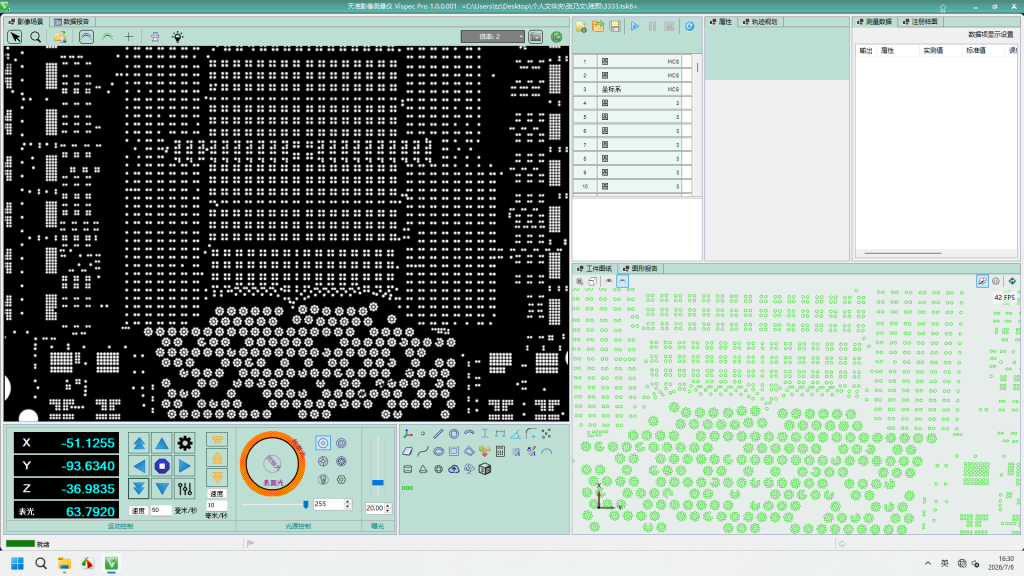

测量环节采用融合测量技术，设备在运动过程中连续采集图像，通过亚微米级图像配准算法自动拼接为高分辨率全景图。仅需设定覆盖钢网关键区域的扫描路径，即可在全景图中一次性提取全部孔位数据，相比传统单点测量效率提升20%以上。针对超大尺寸钢网，系统支持高精度分区扫描与数据自动融合，并自动生成完整测量报告。
价值创造：全检效率提升，质量闭环持续完善
方案导入后，客户实现了钢网检测效率与质量管理能力的同步提升：

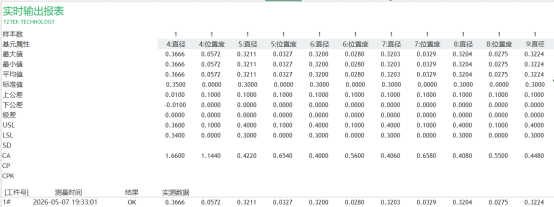

整板全检周期由数小时缩短至分钟级；无需定制专用治具，钢网换型时间大幅压缩； 满足微米级开孔尺寸及位置度测量要求，孔位对位一致性显著提升；全量检测数据可追溯，为SPC分析及钢网寿命预测提供可靠依据。
上述方案不仅满足了客户SMT产线高节拍量产需求，也进一步提升了锡膏印刷一致性及后续焊接良率，为精密电子制造提供更加稳定的质量保障。
随着精密电子制造持续向高密度、微型化演进，高效、智能的工业测量正成为制造升级的重要基础能力。天准科技持续深耕AI产业链，以高端量检测装备助力客户提升制造精度、产品良率和生产效率。
