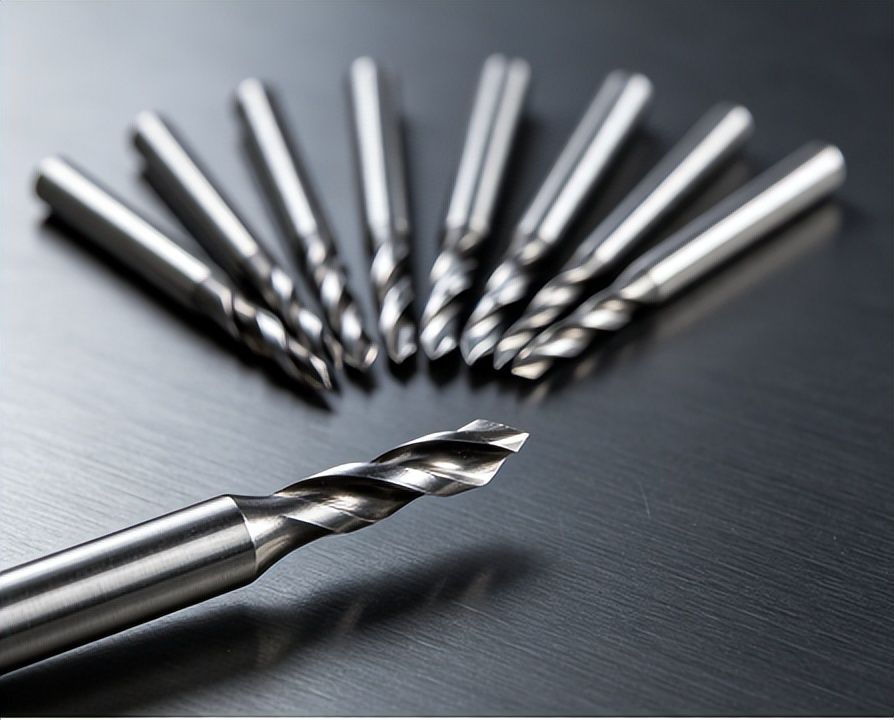

随着AI服务器等高算力应用快速发展，PCB向高密度、高集成度方向持续演进，对微孔加工精度提出更高要求。硬质合金微钻作为PCB微孔加工的重要刀具，也正向超微径、高长径比方向演进。
微钻的外径、芯厚、钻尖角度、刃口参数以及柄部同轴度等关键参数，共同影响钻孔精度、加工质量与刀具寿命。对于尖端直径仅为0.03–0.3 mm的超微钻而言，微小的尺寸与几何偏差都可能放大为断钻、孔损等问题。因此，如何实现微小尺寸、多维特征的高精度、非接触式稳定测量，成为高端微钻制造的重要质控课题。
行业挑战：微小尺寸 、高反光及多维特征，检测难度持续提升
某高端硬质合金刀具企业在PCB微钻量产质检中，需对尖端尺寸、刃口旋转角度、柄径等多参数进行测量，同时兼顾工件保护、测量一致性与批量检测效率。受微钻尺寸微小、结构细长、材质高反光等因素影响，传统检测方式主要面临以下挑战：
- 微小特征与高反光表面增加成像难度
微钻尖端尺寸微小，刃口及尖端倒角等细微特征对成像能力要求高；硬质合金表面的高反光特性还容易产生高光干扰，进一步影响轮廓提取与尺寸测量。
- 多维空间特征难以通过单一视角完整评价
刃口旋转角度属于空间三维参数，工件装夹姿态的微小偏差都可能影响其测量结果，单一二维视角的测量难以稳定反映真实几何状态。
- 接触式测量存在工件损伤风险
微钻杆体细长，尖端刃口精细，接触式探针测量可能对微小特征产生挤压变形，造成微钻损伤。
- 人工操作影响批量检测效率与一致性
人工对焦、摆正和角度调整操作繁琐，不仅拉长检测周期，也容易引入误差，
影响批量检测的一致性与可重复性。
技术方案：影像测量与精密转台协同，实现一站式微钻检测

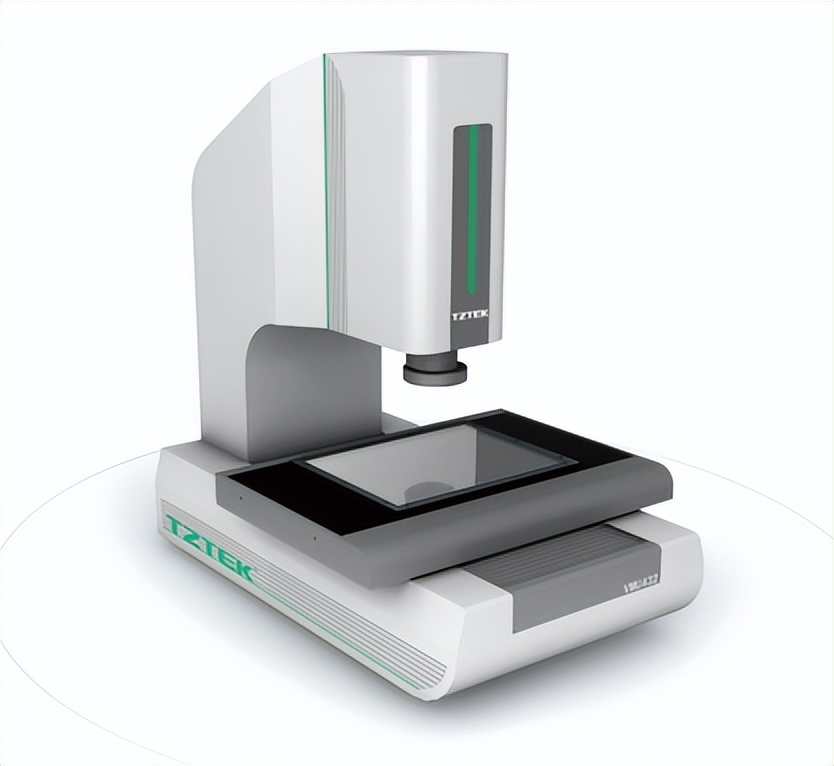

针对硬质合金微钻的微小尺寸、多维几何特征及非接触测量需求，天准科技以VMU高端系列影像仪为核心，配合精密数控回转台与Vispec专业测量软件，构建面向PCB微钻量产质检的一站式精密测量方案。
方案通过高倍率光学成像、多组程控照明、精密回转定位与自动化测量程序协同，一次装夹即可完成尖端尺寸、杆径、刃口旋转角度等多项参数检测，更好适配PCB微型钻头的批量质控需求。
1. 高倍率成像与程控光源，清晰捕捉微小特征

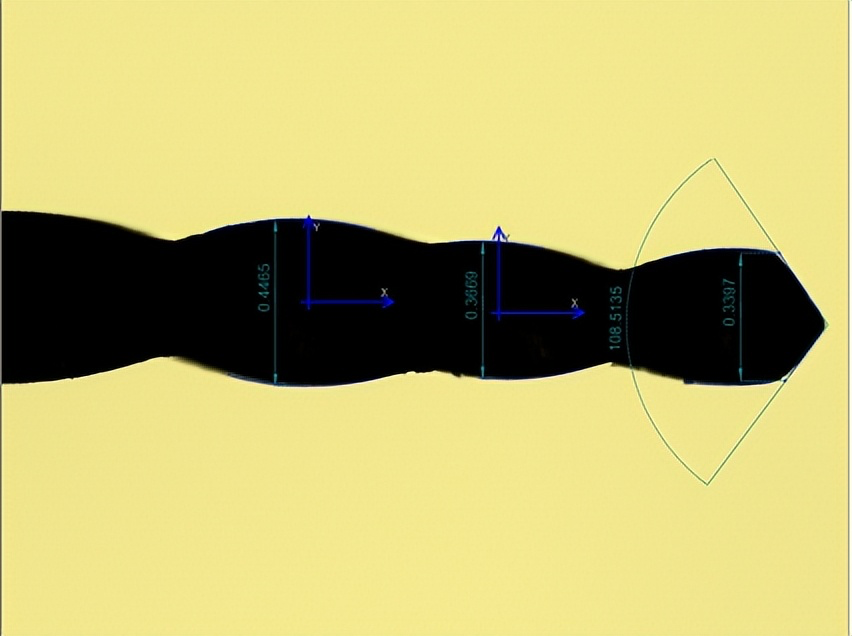

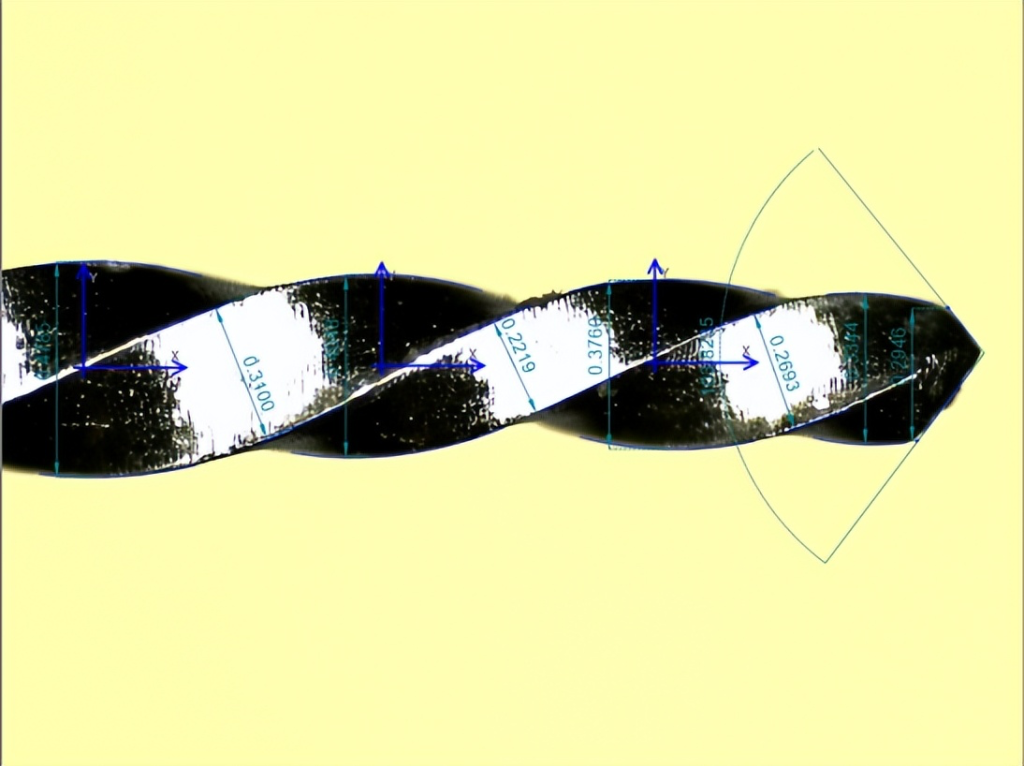

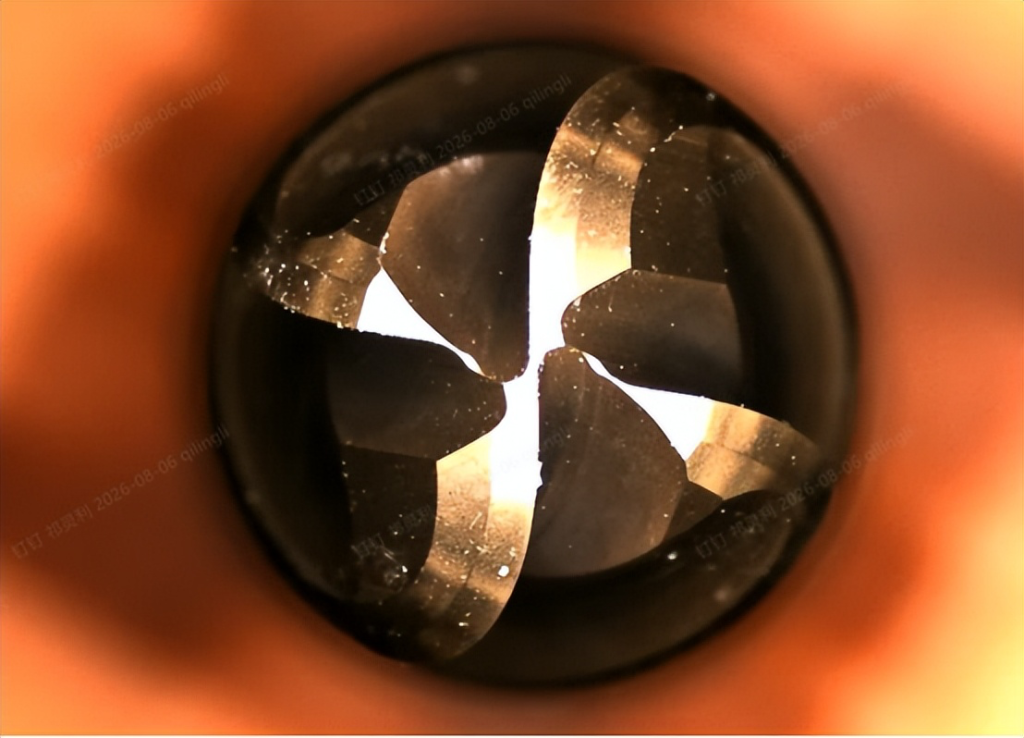

VMU高端系列影像仪搭载13.3:1自动变倍镜头，结合落射光、同轴光及6环8区分段独立控光，可针对硬质合金高反光表面优化成像效果，借助AI智能抓边清晰获取微钻尖端、刃口的微小特征，提升轮廓识别与尺寸测量稳定性。
2. 一次装夹、多角度测量，获取完整空间几何特征

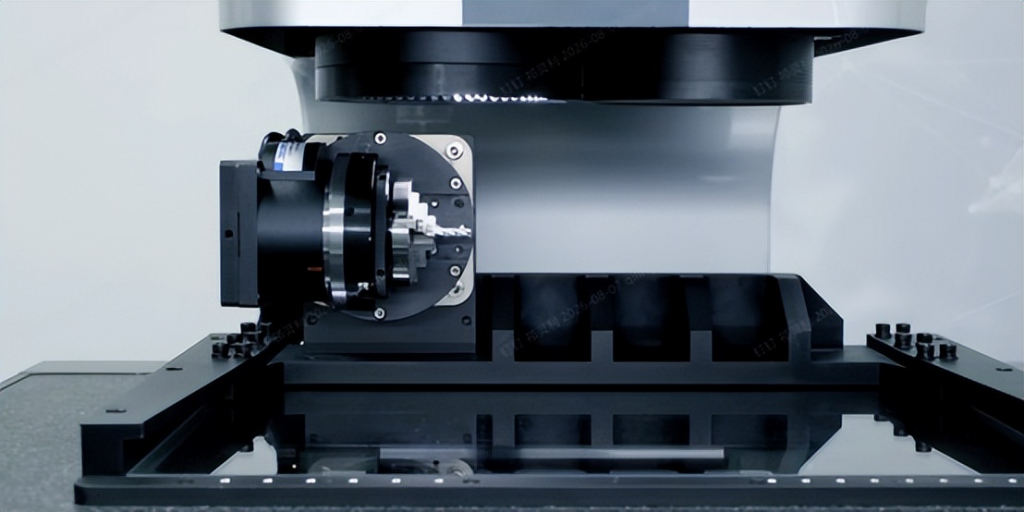

方案配套双轴高精度回转台，具备双自由度调整能力，可通过软件控制工件按设定角度精准旋转，从不同方向采集钻头直径、刃口及钻尖角度等数据，一次装夹完成多项测量，更完整地获取微钻几何特征。
3. 智能化自动测量，适配批量质检节拍

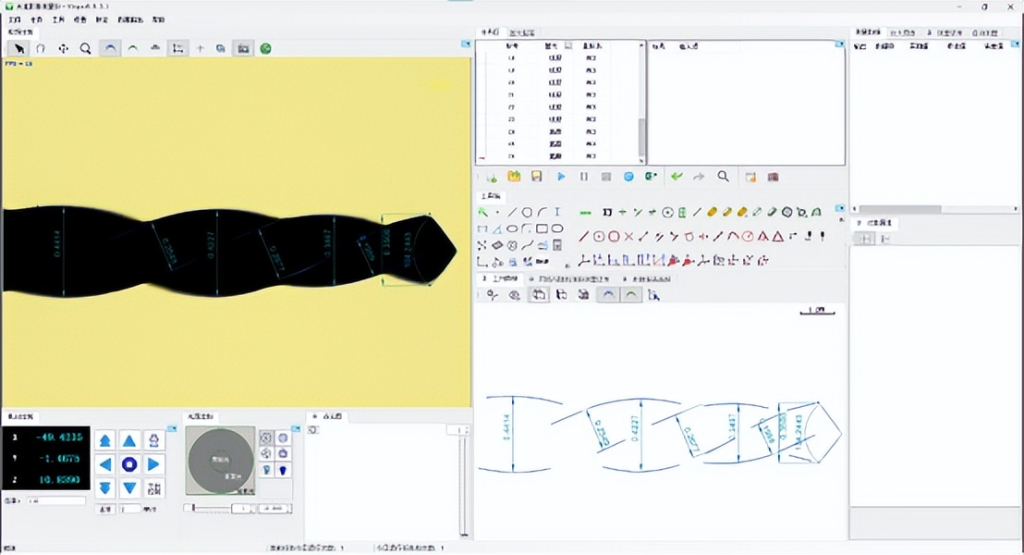

基于Vispec专业测量软件，系统通过样图匹配自动完成工件定位与姿态校正，并根据不同测量特征自动调整焦距和光源，保障成像清晰。完成当前角度测量后，转台自动旋转至下一测量位置，循环完成多角度特征检测，实现稳定的自动化运行。
方案价值：精度效率双升级，助力高端刀具品质管控
天准VMU影像测量方案以非接触、高倍率、多角度的自动化测量能力，帮助硬质合金微钻制造企业提升关键几何参数的检测能力，建立更稳定、高效的质量控制流程。
● 非接触测量，降低工件损伤风险
全程采用非接触式光学测量，避免探针接触对微钻尖端及刃口造成影响，降低过程中的工件损耗。
● 多角度采集，提升测量重复性
配合转台精准回转控制，系统可在一次装夹下完成不同姿态的特征采集，减少人工重新装夹、摆正和定位带来的误差，提高批量测量的一致性。
● 自动化测量，提升批量质检效率
自动完成定位、调焦、调光、测量与转位等流程，减少人工操作，大幅缩短单件检测周期，提升检测效率。
● 多参数分析，支撑工艺优化

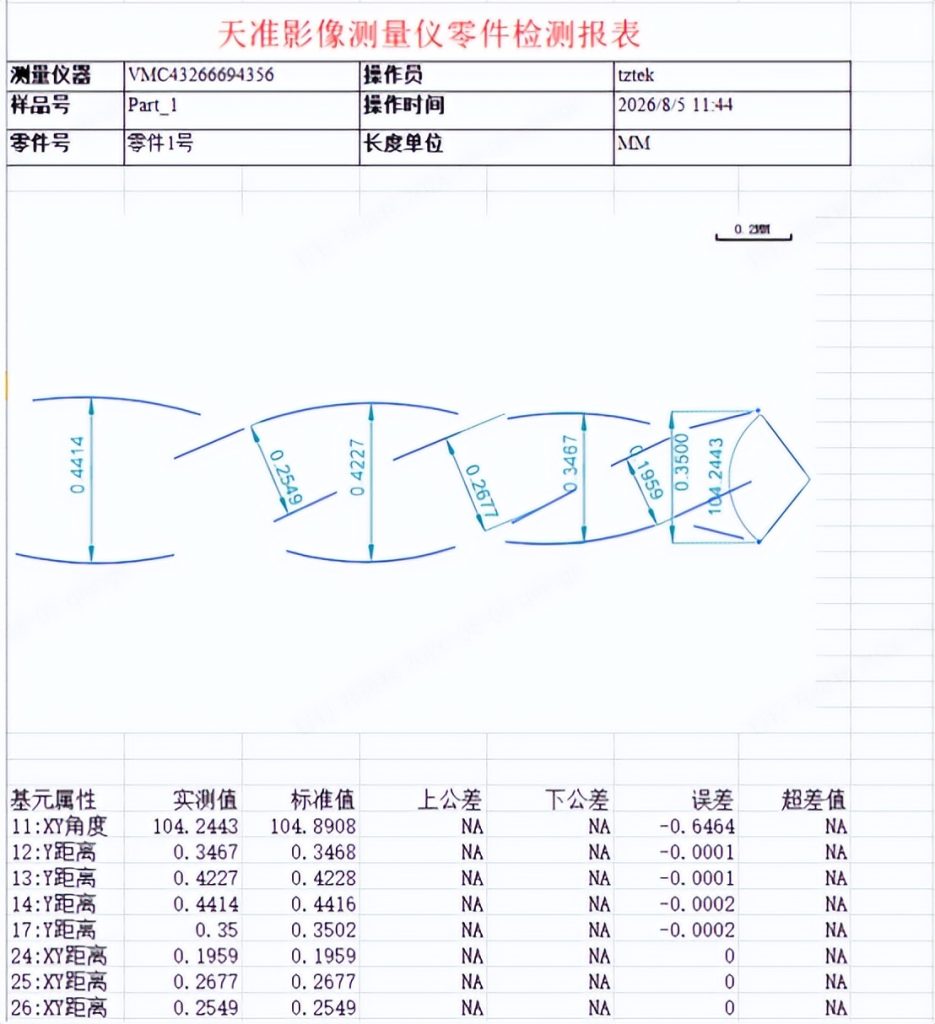

系统可集中获取直径、刃口角度、芯厚等关键数据，还原微钻的真实几何形貌，为加工偏差分析和工艺优化提供数据依据。
随着PCB向高密度、微型化方向发展，微钻制造对尺寸精度与批量一致性的要求也持续提升。天准科技以VMU高端系列影像测量仪、精密数控回转台和Vispec专业测量软件为基础，为硬质合金微钻提供覆盖研发验证与量产质检的精密测量方案，助力客户提升产品质量与量产质控能力。
