曲轴，作为汽车发动机最核心的部件，承担着动力转换与输出的双重使命。可以说，曲轴的尺寸精度与结构稳定性，直接决定了发动机的动力输出、运行平顺性与整车使用寿命，是汽车工厂质量管控的重中之重。本期案例聚焦福特奇瓦瓦发动机工厂，了解高精度三维扫描如何通过数字化方式，精准把控曲轴尺寸、形位偏差，实现发动机曲轴高效、高质、标准化的尺寸质量检测。
位于墨西哥奇瓦瓦州的福特发动机工厂自1983年成立以来，已发展成为全球汽车制造领域的标杆企业。这座占地100公顷的现代化工厂拥有超过2400名员工，专注于高性能柴油发动机的研发与生产。作为福特柴油发动机的全球主要生产基地，该工厂主要为福特超重型卡车（F-250、F-350、F-450）、商用车辆（F-650、F-750）以及路虎揽胜车型生产6.7升动力冲程发动机。
Part 01 如何精准检测发动机曲轴锻件尺寸偏差？
福特奇瓦瓦发动机工厂的曲轴生产采用“外部采购锻造部件+内部精密加工”模式。然而，在实际的入库检验环节中，工厂团队发现这些锻造部件存在尺寸偏差，导致加工夹具无法实现正确对齐。
这种微小的偏差会引发生产风险：一方面，定位偏移易导致昂贵的机床与工件发生碰撞，造成设备损伤；另一方面，部分组件因缺乏足够的加工余量，无法完成既定的机械加工工序。
由于缺乏准确、全面的三维尺寸数据作为支撑，工程团队难以精准判定问题的根本原因。究竟是同心度问题、材料过量，还是特定的锻造缺陷？这些问题不仅导致了生产延误，还导致工厂无法向锻造供应商反馈改进要求。
而传统曲轴检测主要依赖三坐标测量机，检测时需要将较重的曲轴搬运到专属检测工位，不仅耗时耗力，还存在工件磕碰、人员操作的安全隐患。福特奇瓦瓦工厂迫切需要一种能够将精准检测能力直接带到车间现场的解决方案。
Part 02 精准适配车间工况，先临三维打造曲轴数字化质检方案

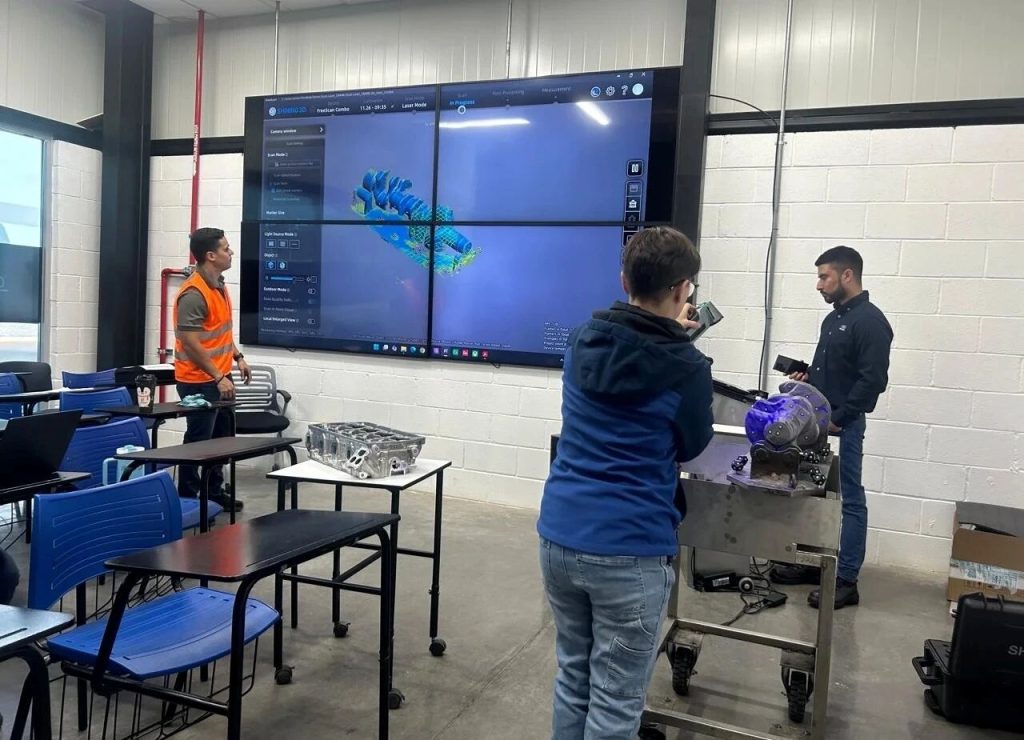

福特奇瓦瓦工厂选择了先临三维FreeScan Combo+计量级双光源手持三维扫描仪，搭配专业检测软件，搭建全套数字化计量检测方案，将高精度质检能力直接落地生产一线。
FreeScan Combo+具备超强的便携性，整机仅重620g，机身小巧轻便，适配车间各类复杂工况，检验人员可直接在零件接收区、机床旁完成曲轴数据采集，彻底告别重型工件长途转运的繁琐流程，避免安全隐患与耗时问题。
设备搭载蓝色激光+VCSE红外双重光源、四种扫描模式，可快速适配曲轴复杂曲面、细微结构、深孔的数据获取，每秒可采集537万点云数据，仅需数分钟就能完成完整曲轴结构扫描，检测效率远超传统三坐标测量设备。
在精度方面，该设备严格遵循VDI/VDE 2634和ISO 10360国际计量标准，最高扫描精度可达0.02mm，完全满足曲轴加工的严苛要求。
同时，方案配套专业三维检测软件，通过将曲轴扫描实物数据与原始CAD模型的比对，快速生成尺寸偏差数据。先临三维还为福特奇瓦瓦工厂定制了专用的标准化作业指导书，统一扫描流程与操作规范，减少人工操作带来的检测误差，从而将这项新技术无缝集成到工厂的质量管理体系（QMS）中。
Part 03 从根源杜绝缺陷，实现曲轴来料全面检验与质量管理
依托先临三维的高精度3D扫描技术，检验人员将曲轴三维数据导入检测软件与数模对齐，生成可视化的色谱图，可快速定位曲轴配重块等关键位置的材料缺陷区域，从而证实生产问题根源为零件锻造缺陷，而非工厂内部加工工艺问题，为供应链整改、工艺优化提供了精准的数据支撑。
目前，福特奇瓦瓦工厂已实现对曲轴来料进行全面核验，确保只有符合尺寸要求的零部件才能进入加工环节，并通过检测报告为供应商的整改优化提供明确依据，从源头杜绝锻造缺陷问题。
此次先临三维与福特奇瓦瓦工厂的合作，不仅成功解决了发动机曲轴的质控痛点，有效规避设备损耗、工件报废、生产延误等风险，降低生产与运维成本，更充分印证了高精度三维扫描技术在汽车制造领域的应用价值。先临三维也将持续深耕汽车制造场景，以高精度数字化技术助力汽车厂商提质增效、降本控险，赋能汽车行业智能制造高质量发展。
此外，数字化检测获取的三维数据可长期存档，构建起可溯源的质量管理体系。若在抽检中发现产品出现共性偏差，可立即追溯生产环节，及时调整焊接参数或改进工装，确保每一个产品都符合标准，保证生产质量的一致性。
