测量背景
某矿企的大型矿山机械 – 破碎机，在经过长期工作运行后，核心传动轴承出现磨损情况，需检测、评估、修复。框架作为承载轴承等核心部件的载体，其制造精度要求较高，传统检修方式依赖人工经验判断磨损位置及程度，存在效率较低、难以保障精度的问题。为确保修复后的框架在组装轴承等部件后，满足设备正常运行的精度要求（误差≤0.1mm），以及提升测量及检修效率，减少停机时间，客户企业选择使用API公司的Radian激光跟踪仪测量系统，以数字化检测技术实现该大型装备框架相关形位公差数据的精准诊断与修复验证。
测量需求与难点
1、高精度的需求：框架上的每一个关键位置，都将作为重要部件的衔接扭点，所以其检测精度要求较高，要求公差小于0.1mm；
2、高效率的需求：大型矿机停机检修，每分每秒都会对企业造成经济损失，所以高效率就成为了企业对于检修的硬性要求之一，本次测量中，要求在数小时内完成磨损诊断与修复验证；
3、复杂的工况：现场供测量作业的空间有限，且有温度波动等因素的困扰。
使用API激光跟踪仪测量的优势
1、高精度测量：Radian激光跟踪仪采用先进的激光测量技术，其内置的干涉激光（Pro型号）和绝对激光（Pro/Plus/Core型号）确保了测量的高精度和稳定性。能够实现微米级别的测量精度（μm，1/1000mm）。在本案例中，完全满足企业提出的优于0.1mm的测量需求；
2、高效快速：Radian激光跟踪仪具有高达1000点/秒的采数速率，能够在短时间内完成大量测量点的采集，大幅提高了测量效率。其可单人操作的特性，以及快速装卡装置和快速连接功能拓展附件等的辅助，进一步缩短了测量准备及作业时间；
3、便携性与灵活性：Radian激光跟踪仪采用紧凑式设计，主机重量仅不到10千克，便于携带和安装。可以横向、纵向、倒置、倾斜安装，在本案例中有限空间的测量现场环境中也能灵活布设；
4、自动化与智能化：Radian激光跟踪仪具备iVision靶球自动识别锁定功能，即使在断光的情况下，也能自动搜寻并锁定靶球，减少了人工干预，提高了测量的自动化程度；
5、自动环境补偿：Radian系列激光跟踪仪集成有气象站系统，可实时识别测量现场的材料温度、空气温度、空气湿度、气压等波动，并根据需求实施自动补偿，最大程度地降低外界因素对于测量的干扰。
6、精益求精：API最新推出的iLT系列激光跟踪仪，在上述Radian系列激光跟踪仪强悍性能的基础上，进一步集成优化，将主机尺寸和重量在Radian系列的基础上再缩减近50%，轻松适应极致狭小空间测量、外出便携、以及各种自动化产线集成等应用场景。

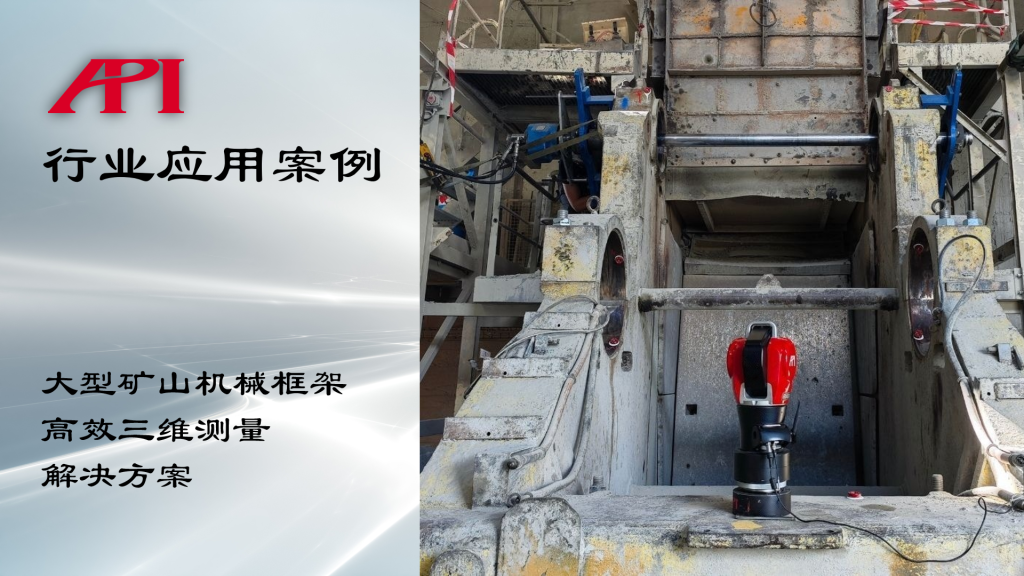

1、设备布设：本案例中，操作者将Radian激光跟踪仪布设在待测矿机框架周边合适的位置，确保测量范围覆盖整个待测区域；
2、数据采集：操作者手持内置棱镜的激光跟踪仪靶球（SMR），触碰轴承的待测位置。Radian激光跟踪仪射出激光并实时锁定跟踪靶球的中心位置，在操作者将靶球在待测位置放稳或发布数据采集指令时，Radian激光跟踪仪即以1000Hz（1000点/秒）的采数速率对该目标点位的3D坐标进行测量，并将测量数据实时发送至电脑端的软件记录用于后续分析。
3、数据分析：待各点数据采集完毕后，利用测量软件对采集到的坐标数据进行分析。通过构建相应的线、面、体，以及导入数模等操作，确定轴承损坏的具体位置及幅值，并将该测量数据作为轴承补焊及磨削修复的数据支撑；
4、复测：在框架修复后，重复以上测量步骤，对修复后位置的测量数据进行比对和验证，直至达到满意的效果。
测量结果与修复
通过Radian激光跟踪仪的精确测量结果，成功评价了框架损坏位置及幅值。这些数据为后续修复提供了有力的依据。
修复完成后，再次使用Radian激光跟踪仪对修复好的矿机框架进行复测。复测结果显示，修复后已经恢复到了可以正常工作的状态，性能优异。
总结
API公司的Radian系列以及iLT系列激光跟踪仪以其高精度、高效快速、便携灵活以及自动化智能化的特点，在大型矿山机械框架的测量检修中发挥了重要作用。
它不仅满足了企业对测量精度和效率的严格要求，还为部件的修复提供了可靠的数据支持。最终，修复后的部件通过了复测，恢复了正常工作状态，确保了大型矿机的稳定运行。
这一应用充分展示了API各系列激光跟踪仪在工业设备维修领域的强大优势，为类似设备的测量与修复提供了宝贵的参考。
