电芯、模组及电池包相关零部件的质量检测，并不只是测量几个外形尺寸或判断单个点位是否超差。对于需要满足设计、密封和装配要求的电池壳体，工程师需要基于实际测量数据提取设计所定义的几何特征，并系统验证这些特征的尺寸、位置、方向、形状以及相互之间的装配关系。
因此，壳体检测关注的不只是某一个尺寸是否合格，还需要回答更关键的问题：
实际制造出来的壳体，与设计模型之间到底存在怎样的几何偏差？
这些偏差是否会影响电芯堆叠、模组安装、密封面贴合以及后续电池包装配？
从整体形状，到关键质量特征3D测量
通过三坐标测量机、激光跟踪仪、扫描仪、在线测量或便携式测量设备获取电池壳体的实际3D数据后，可以先建立合理的对齐策略，再将测量结果与CAD模型进行比较。
在电池壳体检测中，对齐方式会直接影响偏差判断结果。常见做法包括基于基准面、定位孔和安装面的RPS对齐，基于整体点云的最佳拟合对齐，以及用于功能验证的局部特征对齐。工程师通常会根据图纸基准体系和实际装配方式选择合适的对齐方法，避免将夹具定位误差或整体变形误判为局部加工缺陷。

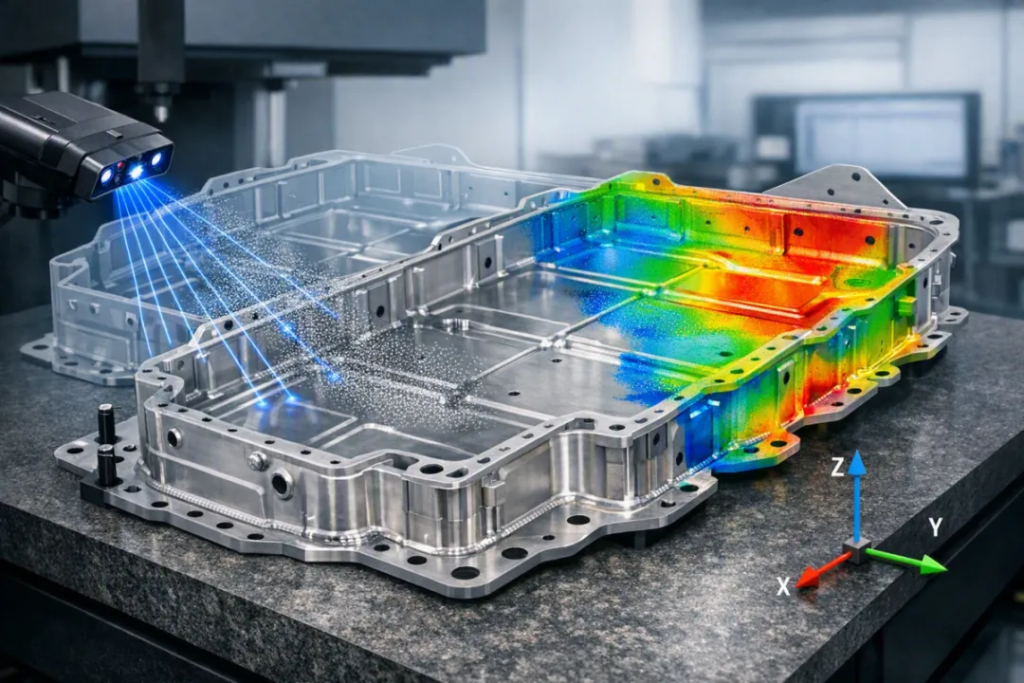

对于具有大面积薄壁结构、冲压成形区域和密封槽的壳体，3D偏差彩图可以直观呈现实际零件与设计模型之间的正负偏差分布，帮助工程师识别鼓包、塌陷、翘曲、回弹以及局部材料拉伸带来的形变。
工程师可以快速识别：
哪些区域存在偏差？
偏差是否集中在密封面、安装面、拐角、翻边区域？
整体翘曲、局部凹陷、孔位偏移或边缘轮廓偏差是否超出公差带？
实际表面与CAD之间的差异是否可能影响装配间隙和密封可靠性？
但对于需要承担定位、承载、密封和连接功能的壳体而言，看到整体偏差还不够。
孔系、基准面、安装面、密封面、定位销孔、螺栓孔以及电气连接相关特征等关键质量特征，同样需要被单独提取和验证。
通过从3D测量数据中提取实际特征，工程师可以进一步分析孔径、孔距、平面度、轮廓度、垂直度、平行度、位置度等指标，并根据设计图纸中的尺寸和GD&T要求进行定量评价。
例如，电池壳体的密封面通常需要重点关注平面度和表面轮廓度；与上盖、冷却板或模组支架连接的安装孔，则需要关注位置度、孔径和孔轴方向；搭接区域则需要结合轮廓偏差、边缘间隙和姿态偏差进行评估，以判断其是否满足密封装配要求。
电池制造装配关系，同样需要被验证
当壳体进入后续装配环节，关注点会从单个特征扩展到特征之间、零部件之间以及工装夹具与产品之间的空间关系。
例如：
定位孔、定位销和基准面的实际位置是否符合图纸基准体系？
安装面之间的平行度、垂直度和高度差是否满足模组装配要求？
密封面是否存在翘曲、阶差或局部凹陷？
实际制造状态与设计定义之间的偏差，是否会在装配链中持续累积？
这时，将3D测量数据、CAD模型、图纸尺寸以及GD&T要求结合起来，可以帮助工程师从零件、特征和装配三个层面分析实际制造结果，并进一步追溯偏差来源。
在量产质量控制中，这类分析还可以与首件检测、过程抽检、夹具验证和问题零件复测结合使用。通过对多件壳体的测量结果进行趋势分析，工程师能够识别偏差问题，并为工艺参数调整提供数据依据。
PolyWorks|Inspector，从测量数据到制造分析
PolyWorks|Inspector™可以将来自不同测量设备的点云、网格、特征和断面数据与CAD模型结合，支持从单件检测到批量分析的完整工作流程。
典型应用包括 ：CAD比较、彩图、断面分析、特征提取、尺寸检测、GD&T评价、测量报告生成，以及基于模板的重复检测。
对于重复性的壳体检测任务，还可以利用测量模板、自动特征提取和spc统计分析，减少人工操作差异，提高检测的一致性，并帮助质量团队快速定位异常批次或异常区域。
从壳体整体形状，到密封面、定位孔、安装面等关键几何特征，再到与模组、上盖的装配关系，3D测量数据可以帮助工程师更全面地理解实际制造状态。
PolyWorks|Inspector不只是用于判断“合格”与否，更能帮助团队看清制造结果与设计意图之间的差异，识别潜在装配风险，并且是工艺优化、质量追溯和量产稳定性可靠的数据基础。
