为什么数字化工厂需要逆向建模？
在工厂改扩建、产线升级、设备运维等场景中，工程团队面对的往往是一个“没有图纸的现场”：早年建成的厂房竣工资料缺失，历次改造让结构面目全非，密密麻麻的管道与钢结构交错缠绕，人工测绘既慢又容易遗漏。逆向建模——先扫描现场获取真实三维数据，再反向重建参数化模型——正在成为数字化工厂建设的重要起点。
专业解决方案攻克难点环节
在实际项目中，数字化工厂建设常常卡在三个难点环节：
采集环节：厂房结构复杂，手工测量误差大，数据完整性难以保证，建模返工率高。
提取环节：钢结构与管道交错密集，点云里“看得见、拿不出”，逐根描绘的工作量可能需要数周甚至数月。
建模环节：点云导入第三方软件后可能出现精度丢失、坐标错乱，Revit中大量描点画线的重复作业拖慢效率，模型也容易与现场不一致。
针对以上难题，“三维激光扫描＋徕卡Cyclone 3DR＋Revit”逆向建模流程可实现现场毫米级点云采集，由Cyclone 3DR自动提取管道与钢结构要素，数据成果保留坐标系，并导入Revit完成建筑结构建模，提升整体效率与精度稳定性。
流程拆解：从现场扫描到Revit模型
01 获取点云数据

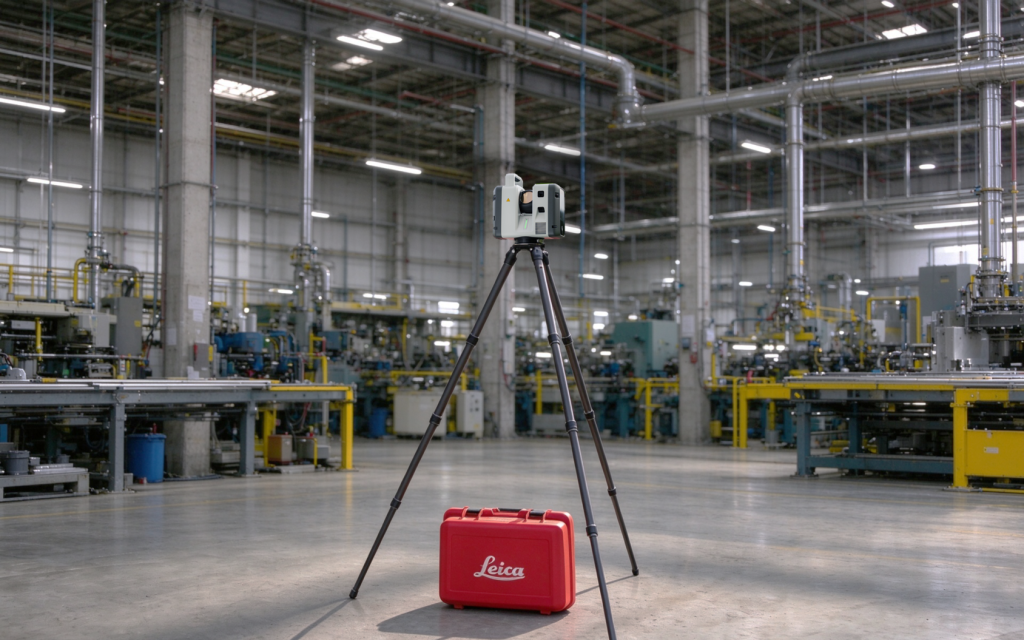

徕卡RTC/BLK360系列三维激光扫描仪可采集高密度点云数据，还原工厂车间结构、生产设备、管线布局、梁柱钢架及各类工装细节，复刻厂区全域空间形态。设备适配工厂复杂作业场景，支持快速搬站；依托VIS视觉追踪技术，可自动完成多测站拼接，为数字化建模、改造规划、设备校核与空间复测提供数据支撑。
02 外业控制与预处理
现场可通过徕卡Cyclone FIELD 360进行操控，实时查看点云和作业进度。徕卡Cyclone REGISTER 360可完成多站数据的自动拼接、赋色与拼接精度评估，并支持LGSX、RCP等格式导出。
03 自动提取管道与钢结构
管道提取：面对交错密集的管道点云，操作者在管道上选取位置后，Cyclone 3DR可自动计算管径、走向与连接关系，提取完整管道结构模型，并支持标准管径库匹配，使提取结果对应工程规格。
钢结构提取：在厂房钢结构密集的场景中，Cyclone 3DR可识别并提取各类钢构件，将钢梁、立柱点云转化为规整的结构模型，并与管道系统一并输出，形成完整的工厂骨架。
04 Revit建筑结构建模优化
搭配徕卡CloudWorx for Revit插件，可将点云数据以及Cyclone 3DR提取的管道与钢结构导入Revit。随后只需沿切片点云绘制墙、门窗、屋顶等单体结构，即可完成最终模型，大幅减少重复作业并提升内业效率。
方案核心优势
01 全流程无缝衔接，兼容性强
从扫描仪到Cyclone系列软件可实现原生兼容，数据无需复杂格式转换即可处理；配合CloudWorx插件，点云和几何特征可直接进入Revit，形成采集、处理、提取、建模的完整流程。
02 高质量点云支撑高精度模型
徕卡RTC系列架站式扫描仪输出高精度点云，真实还原现场，为管道自动提取和结构建模提供可靠输入。
03 自动化程度高，大幅提升效率
Cyclone 3DR具备扫描到管道、扫描到钢结构等智能提取功能，可快速从点云中生成模型，显著提升建模效率。
04 模型精度验证闭环
建模完成后，结合Cyclone 3DR碰撞对比测试功能，可实现“点云逆向建模—精度验证—模型纠偏—成果交付”的完整闭环。
实景扫描、智能提取与BIM无缝衔接，这套逆向建模方案有助于破解工厂数字化落地难题，帮助企业快速构建贴合现场的数字工厂底座，赋能产线升级与精细化运维。
