当我们仰望一艘数万吨级的远洋巨轮时，往往会被其庞大的身躯所震撼。然而，决定这艘巨轮能否破浪前行、经久耐用的，却是隐藏在钢板、管路与动力系统之间，那些以毫米甚至微米计的严苛公差。从传统的拉线、卷尺，到如今的三维扫描、激光跟踪仪与AR智能辅助，工业计量技术，正为大国重器装上“数字之眼”。

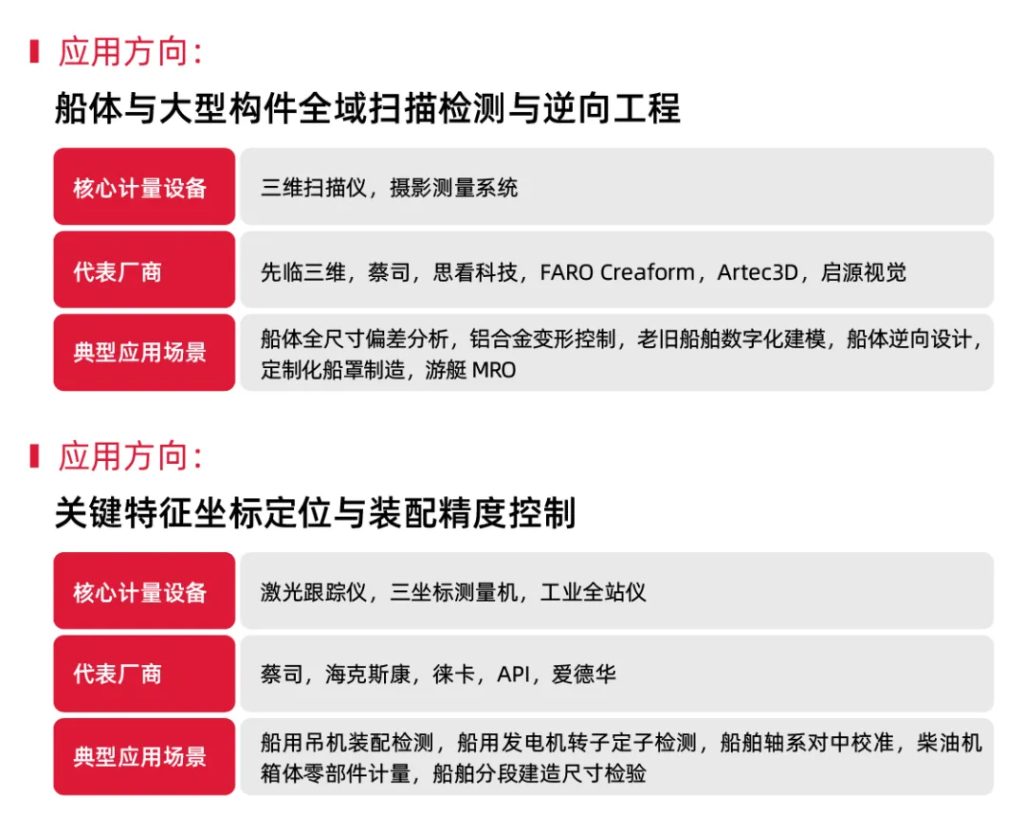

工业计量技术在船舶制造领域的应用概览
船体与大型构件全域扫描检测与逆向工程
船舶船体多为复杂自由曲面，铝合金焊接、复合材料成型极易产生形变；不少老旧船只、定制船舶缺少原始数字化图纸，传统量具仅能采集局部离散尺寸，无法获取完整三维形貌，制约原型迭代、模具开发以及产品批量落地。
三维计量技术依靠非接触扫描，完整采集船体、模具全域点云数据，完成实物向数字模型的转化。扫描数据可直接与 CAD 设计模型比对，输出直观的偏差色谱图，定位焊接变形、加工偏差，支撑 CFD 仿真、逆向建模与模具优化。
这一能力同样延伸至售后维修阶段，受损船只经扫描生成数字孪生，为替换零部件加工提供精准依据，缩短修复周期。从研发制造到运维改装，全域扫描为船舶全生命周期数字化筑牢数据底座。
“海上特斯拉”诞生记：先临三维高精度3D扫描守护新能源帆船远航逐梦
航海家胡炜团队投资千万，打造新能源双体帆船“海蔚六六”。该船摒弃传统船舵与柴油主机，集成风帆、变距电推、太阳能与回馈发电系统，由双电机驱动变距螺旋桨完成转向与推进，具备理论上的极地续航潜力。针对铝合金船体焊接易导致形变、手工量具难以完整测量的痛点，团队采用先临天远FreeScan Trak Pro跟踪式激光三维扫描系统，免除贴点工序，在无线状态下快速获取大范围、高精度的船体三维数据。扫描结果与设计模型比对后生成偏差色谱图，直观锁定变形区域，为船体的设计修正与工艺控制提供精准依据，从而显著缩短从原型验证到量产迭代的技术周期，助力中国绿色帆船驶向深蓝全球。
美国NuWave Composites公司专注船舶行业，提供从3D扫描、逆向工程到CNC加工、模具制造的一站式服务。面对老旧船只缺乏数字化模型、传统量具人工测量耗时且精度不足的困境，公司引入先临天远FreeScan Trak Nova双核无线跟踪激光三维扫描系统。该设备无需贴点、无线扫描，精度高达0.02毫米。在模具开发阶段，团队直接扫描实物船只获取完整三维数据，快速构建CAD数模为CNC加工提供精准依据；在检测环节，扫描数据与设计模型基准拟合对齐生成色谱图，在阳模铸造前验证加工偏差，并在船舶成品完成后进行最终比对，显著提升设计制造效率、降低返工成本并确保产品质量，为船舶模具行业开辟数字化变革全新路径。
阿拉伯地区海事服务商为提升船舶设计制造精度与效率，需要对一艘长18.8米、宽4.6米、深2.5米的手工单桅三角帆船进行三维数字化。针对船体庞大、曲面复杂、狭缝众多及漆面高光等难点，思看科技KSCAN-MAGIC复合式三维扫描仪发挥内置摄影测量、1440毫米×860毫米大面幅扫描、415万点/秒采速、深孔模式及专攻光亮物体模式等优势，完整获取船身三维数据并构建数字化模型，为后续设计优化、批量生产及全生命周期质量检测提供可靠数据支撑。
荷兰近两百年历史的帆具制造商Zeilmakerij de Vries Maritiem，引入Artec Leo无线三维扫描仪配合Artec Studio与Rhino 3D，推动传统帆具制造向数字化转型。Artec Leo无需贴点、内置实时显示屏，可完整扫描长达12米的船体并捕获周边环境数据，解决传统Proliner只能获取点线信息的痛点。依托Artec Studio工作流，扫描数据经配准、降噪、网格简化后一键生成三维模型，设计师在办公室即可完成挡风防浪罩、船罩等产品的设计与CNC下料。原流程需三次上门，优化后仅需测量与安装各一次，扫描到建模仅需数小时，显著降低经验依赖与现场返工风险。
Artec 3D 扫描仪助力 Blaupause Bootsbau 开展游艇 MRO 维修改装
德国船舶维修企业Blaupause Bootsbau面临游艇复杂曲面难以快速精准测量的挑战，传统单点激光测量单个甲板或驾驶舱需耗时5至6小时。公司引入Artec Leo与Artec Ray II三维扫描仪，配合Artec Studio和Quicksurface软件，将测量时间压缩。Leo负责精细部件捕捉，Ray II胜任开阔空间扫描，两者数据在Artec Studio中无缝融合，生成高精度3D模型并提取2D模板，驱动CAD设计与CNC加工。该方案在风暴”巴贝特”重创波罗的海船只的应急修复中表现出色，通过对未受损舷侧扫描创建”创可贴式”修复模板，为船体缺失区域重建完整数据模型，推动船舶MRO向数字化、高效率转型。
启源视觉土耳其代理商技术团队手持AlphaScan三维扫描仪，为十多米工程船提供现场三维扫描服务。面对造船厂中的庞然大物，传统扫描设备往往力不从心，AlphaScan凭借卓越性能与灵活方案应对：12米船体采用双机协同扫描，通过预先布置的公共标记点手动拼接，单船扫描时间压缩至2小时（含预处理），较传统测量方式提速5倍以上；14米货轮则启用单机远征模式，工程师围绕船体流畅移动，无需依赖额外摄影测量系统辅助，直接捕获船舱龙骨等深孔结构，一次性获取完整数据，大幅简化作业流程。
关键特征坐标定位与装配精度控制
船舶大量核心构件体量庞大，吊机、船用发电机、柴油机零部件、轴系组件对装配公差要求严苛。船舶普遍采用分段建造模式，分段对接、轴系对中、基座平面度、孔位位置度一旦出现微小偏差，就会引发高额返工，甚至威胁航行安全。
激光跟踪仪把测量能力直接带到车间与船台，采集关键特征的空间坐标，完成各类形位公差检测，更能在装配过程中输出实时偏差指引。相比传统多仪器组合测量，它规避了设备协同带来的系统误差，让大型构件对位更精准、总装节奏更紧凑。
针对柴油机曲轴箱、缸盖等固定式零部件，三坐标测量机发挥高精度优势，一次装夹即可完成多项目综合检测。AR+AI 系统则更进一步，将工艺标准封装进数字流程，AR 眼镜指导现场操作，AI 实时识别缺陷并自动留痕，作业标准从依赖个人手感，沉淀为可追溯的组织能力。
海克斯康 Leica 激光跟踪仪服务船舶船体、推进系统与管路测量
船舶制造长期面临大尺寸分段难以精准覆盖、装配流程复杂、传统测量效率低且返工率高的瓶颈。海克斯康Leica激光跟踪仪为行业提供全方位精密测量解决方案：ATS800以计量级精度与IP54防护等级，无需靶标即可对大型工件进行非接触三维扫描，通过TruePoint技术精准捕捉细节，在分段对接、虚拟装配与AGV自动化移动测量中显著提升安全性与效率；AT960搭配T-Probe手持测头或AS1蓝光扫描测头，在狭窄机舱内完成轴系直线度与同心度校准、发动机基座平面度检测，并获取管路系统完整点云以支撑虚拟装配与干涉分析。该方案全面降低返工成本、缩短生产周期，推动船舶制造向高精度、高效率、智能化转型。
船舶制造属于复杂程度高、综合性强的大型装备制造产业，配套体系庞大，涉及动力、机电、电子设备等大量复杂系统，零部件测量尺度大、项目多、精度要求高。爱德华测量面向船舶制造业提供高精尖三坐标测量机解决方案，以Daisy系列大型桥式测量机与Atlas大尺寸高精度双边高架测量机为核心，胜任船用柴油机上下曲轴箱、连杆、飞轮壳、曲轴、缸盖等箱体类大型零部件测量，尤其满足机体等关键部件复杂检测需求。设备搭配爱德华智能质量信息化管理平台EMRP实现大数据管理，提高检测效率与生产效能，为船舶领域大型复杂高精度测量需求提供高效全套方案。
中国船舶广船国际凭借在新能源领域和绿色环保方面取得的重大突破，吸引了全球各地船东纷至沓来下达订单。面对庞大的造船工程量与紧张的坞期，为了提高作业效率并保证精度，广船国际验船师采用徕卡TPS船舶测量解决方案对分段建造的船舶进行测量检验。该方案以徕卡TZ系列全站仪搭配专为造船企业量身定制的造船助手程序，凭借出色的精度和稳定性，精准解决造船检测标定相关的尺寸检查、点位检测、水平度及定位高度测量、垂直度及端部同面度检测、参考面测量等工作，深度赋能船舶制造领域。
API Radian Plus 激光跟踪仪实现船用吊机装配检测与实时指导
客户为大型作业船加装伸缩式吊机，要求在装配过程中对基座固定孔位位置度、安装基座平面度实施三维检测，并兼顾效率、以数字化技术实时指导装配。API提供Radian Plus激光跟踪仪方案，工程师手持内置棱镜的靶球触碰待测位置，主机以1000Hz速率快速采集空间坐标并传输至测量软件，通过点构建线面体并与理想值比对，得出偏差数据。装配时，基于设备的高速动态采数性能，实时精确显示位置坐标，操作工程师根据实时坐标与理论数据的偏差值及时调整部件位置，直至最佳状态，充分满足船用吊机部件检测与装配指导需求。
API Radian Plus 激光跟踪仪完成大型船用发电机检测
大型船用发电机是巨轮航行的重要动力与电力支撑，其制造、装配及定期检修均需极致精细。某型号大型船用发电机需测量永磁转子、定子多段槽楔的直径、圆柱度与同轴度，确保定转子配合均匀性。传统测圆架、全站仪、水准仪、内径/外径千分尺及钢琴线电测法多仪器配合，极易产生系统误差。API Radian Plus激光跟踪仪具备微米级精度与大尺度测量能力，支持电池供电与无线数据传输，操作者手持内置棱镜靶球触碰待测位置，设备以1000Hz速率采集3D坐标，构建线面体并实施形位公差分析，充分满足大型船用电机检测需求，为整套测量作业优质高效提供有力保障。
安宝特 AR+AI + 作业标准化管理系统覆盖船舶装配、质检、维保全流程
摘要：安宝特一体化 AR+AI 系统面向船舶智造，分为装配、质检、维保三大模块。依托 AR 眼镜和 AI 算法，完成装配经验数字化传承、AI 辅助缺陷质检、智能故障诊断维保，实现作业实时防错纠错，完整记录作业全流程，实现全生命周期质量追溯，降低对人员经验的依赖。
工业时代的车轮滚滚向前，丈量工艺的标尺也在不断进化。
计量技术在船舶制造中的角色，已蜕变为贯穿设计、制造、装配全流程的“数据赋能者”。它打破了空间的壁垒，让万吨巨轮在数字世界中得以纤毫毕现；它也拉升了效率的上限，让智能船坞的构想真正落地生根。
驶向深蓝的征途上，风浪与未知永远存在。但可以确定的是，拥有了精准“标尺”的中国造船业，其破浪前行的航迹，必将更加坚实而笃定。
