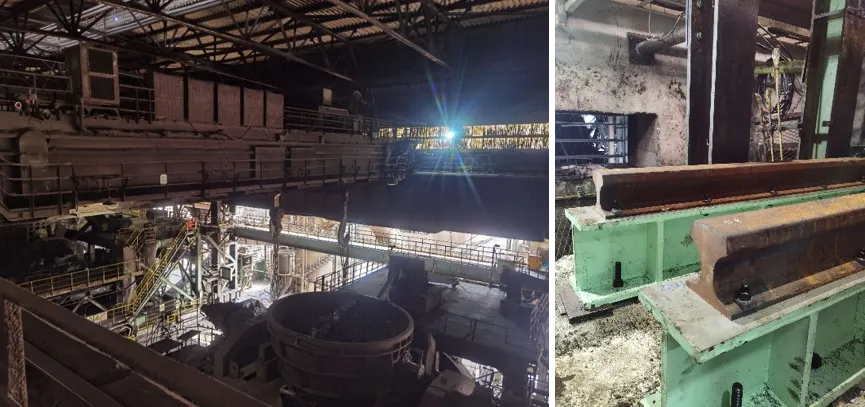

在钢铁厂区生产场景中，空中行车轨道、地面卧轨是保障生产设备稳定运行的关键基础构件。轨道长期受重载、震动、温度变化影响，容易产生形变，因此需要定期开展直线度、轨距检测，保障生产安全。
工业轨道传统检测方式存在明显短板
面对数百米长度轨道，需要作业人员频繁布设反射片，逐点采集坐标，再通过数据后处理拟合轨道形态。整个外业作业耗时长、人力成本高。
空中轨道测点多处于高空区域，人员需登轨作业，安全风险突出。
面对上述作业难题，某重工行业龙头旗下检测中心，期望引入非接触式三维扫描技术替代传统人工测点作业模式。在保障检测精度的前提下，降低现场作业安全风险，提升外业作业效率；同时输出的数据能够兼容内部自研计算软件，直接完成直线度、轨距等指标计算，贴合现有业务工作流。
徕卡MS60落地轨道检测测试
1. 外业扫描，操作简单高效便捷
现场在轨道周边三个方向分别架设徕卡MS60仪器，依托棱镜后方交会完成转站作业，设站、扫描操作简单易上手，符合用户测量习惯。
采用多边形区域扫描模式，设置水平分辨率3mm、垂直分辨率1mm，单站扫描时长仅约15分钟。
徕卡MS60集0.5″级高精度全站仪与三维激光扫描能力于一体，每秒可达30000点采集速率，无需额外设备完成点云拼接，真正实现一机多用。
2. 点云处理，提取轨道特征数据
- 在徕卡Cyclone 3DR软件中，对点云进行去噪处理，剔除光滑瓷砖反射造成的噪点，利用限制盒精准截取轨道轨面、内外侧有效点云。
- 使用平面截面功能，以0.5m间隔自动生成轨道切片，获取分段点云数据。
- 通过区域生长功能，分段自动拟合轨道上部、内侧、外侧平面。
- 多平面相交计算提取轨道特征基点，建立沿轨道走向坐标系，获取特征点三维坐标。
以轨道A头尾监测点建立X轴，从输出坐标结果可见，各轨道特征点的Y、Z向波动极小，处于毫米至亚毫米级，证明该套点云提取方法具备可靠检测精度。且提取的特征数据可无缝对接至轨道检测软件，完成直线度、轨距等关键数据输出。
为什么选择徕卡MS60？
一机多能，性价比高
兼具0.5″角度精度全站仪测量放样与三维激光扫描，既可传统单点测量，也可高密度点云全域采集，减少设备投入，简化外业装备。
非接触式，规避风险
无需在轨道布设棱镜或反射片，无需人员抵达危险高空测点，远距离完成轨道全域点云采集，规避高空作业风险。
精度可控，适配性强
多档扫描模式灵活切换，可按需设置扫描分辨率；点云细节丰富，支持分段拟合、截面切片、特征平面相交提取，适配轨道、钢结构等工业构件几何检测。
数据开放，支持自研软件
输出通用点云与特征坐标，可对接第三方自研计算软件，快速输出直线度、轨距、变形偏差等检测报告，适配企业现有业务流程。
从钢厂工业轨道、厂房钢结构，到隧道、轨道交通运维检测，徕卡MS60全站扫描仪，以“全站仪+三维扫描”一体化能力，助力更多工业检测项目实现数字化升级。
