在汽车制造领域，底盘管件和排气管属于典型的复杂空间管路类零件。它们走向曲折、弯角多变、管径不一，且肩负着排气顺畅度、动力效率、噪音控制等多重性能要求。然而，这类零件的检测与逆向还原，长期以来却是困扰许多零部件厂商的“老大难”。
传统的检具只能判断“能否放得进去”，却无法告诉你“差了多少、该怎么调”。一旦遇到缺乏CAD图纸的老旧零件需要仿制，或是弯管回弹导致成品与理论数模出现偏差，厂家往往只能依赖老师傅的经验反复试错，不仅效率低下，废品率也难以控制。
01 问题描述
在汽车底盘管件或排气管类工件的精密检测中，主要面临以下三大核心难题：
- 空间形态复杂导致测量盲区多：这类管件通常具有多段弯曲、非对称结构、端口朝向各异等特点，传统固定式三坐标测量机因测头运动范围受限，难以触及所有关键部位，尤其在内弯、法兰连接处或深腔区域极易形成“测量死角”，造成数据缺失或误判。
- 装夹与定位误差影响结果可靠性：由于管件形状不规则，常规夹具难以稳定固定，易在测量过程中发生微小位移或变形；同时，若未建立准确的工件坐标系，即使测量数据精确，也会因基准偏移导致整体比对失效，影响装配匹配性判断。
- 现场环境干扰与效率瓶颈：车间现场常存在振动、温差、油污等干扰因素，对高精度测量设备稳定性提出挑战；此外，传统检测方式依赖人工逐点采集，耗时冗长，无法满足批量生产中的快速反馈需求，制约了质量控制的实时性与覆盖率。
02 解决方案
如今，一种灵活的解决方案正在改变这一局面—关节臂三坐标测量机的引入，让底盘管件与排气管的检测从“定性判断”迈入“定量指导”的新阶段。
关节臂三坐标测量机通过其多自由度旋转关节结构，可轻松触及工件任意角度与位置，尤其是管件的三维轮廓扫描与关键点尺寸采集。
操作人员只需手持测头沿管件表面移动，即可实时获取高精度的三维坐标数据，并通过配套软件自动生成与CAD模型的比对报告，快速识别弯曲半径偏差、端口位置偏移、整体轮廓超差等关键质量问题。
逆向还原：让“无图”管件有“数”可依
在没有原始设计图纸的情况下，要将一根排气管或底盘管件的空间走向、折弯角度、直线段长度完全复制出来，难度极大。关节臂三坐标测量机凭借其便携与高精度的特点，完美扮演了“数字采集器”的角色。

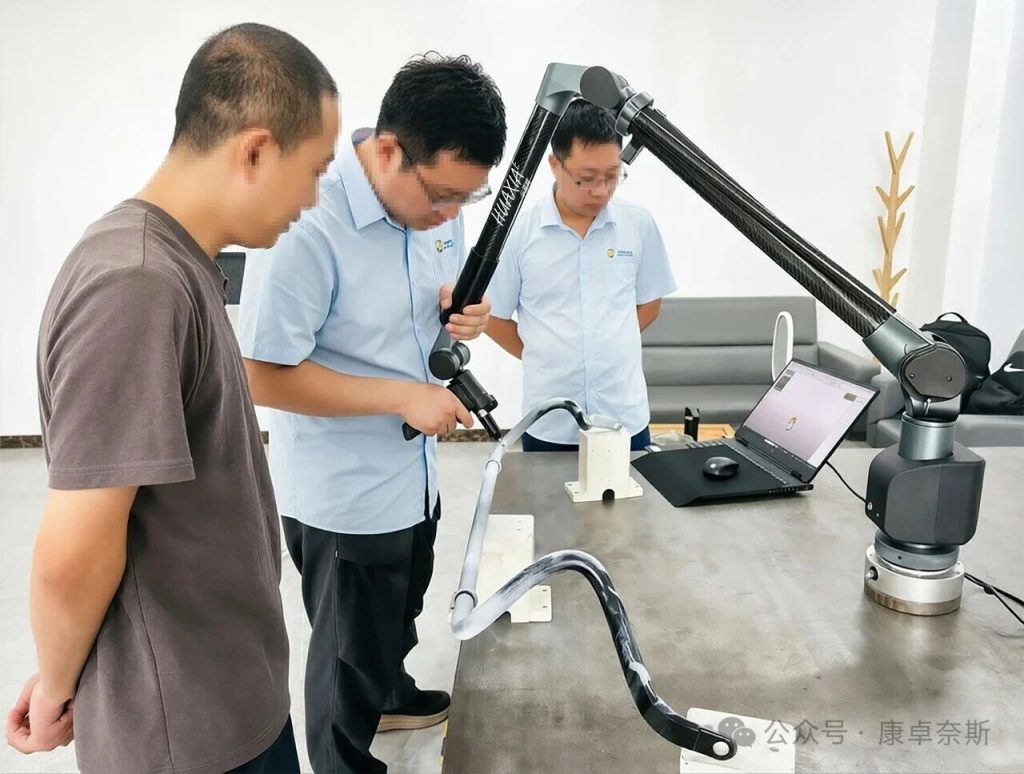

技术工程师手持康卓奈斯华夏臂蓝光扫描仪，正在沿管件路径进行扫描，即可快速捕获管件表面的三维点云数据。
这些数据被实时传输至专业的测量软件，通过核心算法重建弯管的三维数学模型，并逆向生成YBC值，从快速扫描到生成可加工数据，整个过程大幅缩短，彻底解决了因缺乏原始设计图而无法加工的窘境。
便携、精准、高效
精准检测：从“放不进就废”到“测完就能调”
排气管和底盘管件在弯管加工后，回弹是不可避免的物理特性，这导致成品往往与理论数模存在偏差。关节臂三坐标测量机的核心价值在于—它不仅能告诉你“合不合格”，更能告诉你“怎么修正”。
这意味着检测不再只是“质检”环节，而是直接融入生产过程的质量控制工具，应用关节臂测量机对排气管部件进行三维检测后，产品合格率可大幅提升。
03 总结
对于汽车底盘管件与排气管生产厂家而言，关节臂三坐标测量机的引入，不仅是添置了一台检测设备，更是建立了一套完整的数字化管件品控体系。它让逆向还原从“经验仿制”变为“数据复制”，让质量检测从“定性判断”变为“定量修正”。在汽车零部件制造日益追求高精度、高一致性的今天，关节臂三坐标测量机正成为解决管件检测与逆向难题的关键利器。
