从8公里外击中一枚硬币有多难？
这恰恰是英国HS2高铁北霍尔特隧道面临的精度挑战。

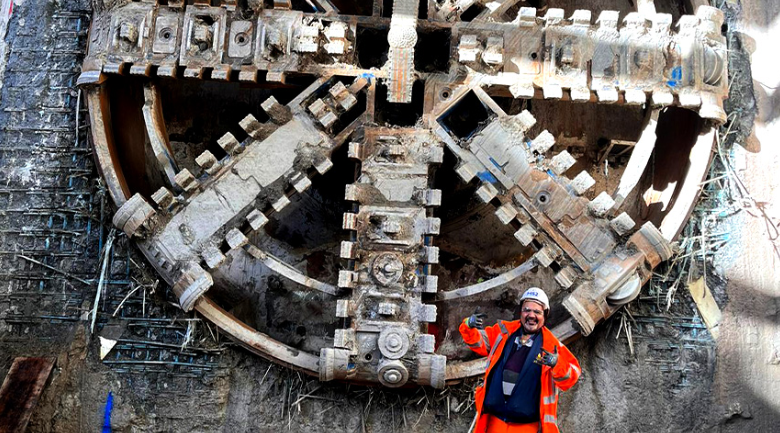

英国高速铁路2号线（HS2）建成后，伯明翰与伦敦之间的通行时间将缩短至一小时以内。作为这一工程的关键标段，诺索尔特隧道段与传统单机驱动的隧道项目不同，其需要四台隧道掘进机（TBM）同步运行，汇聚成一组双孔钢制压力容器，通过两个大型通风井进入。
“从两端掘进并在中间对接，就像从8公里外击中一枚硬币。”测量主管马修·巴德利如此形容。
严控基准，精准护航
设备的顺利掘进，离不开测量数据的精确指引，而精确的数据获取离不开可靠的控制网支撑。项目团队使用徕卡TS60全站仪配合GPH1P棱镜，完成了长距离屋顶导线测量。通过每半小时监测温度、气压和湿度，并实时将数据输入全站仪进行改正，技术人员成功突破了1500米的标称测程，将测量误差控制在毫米级。
定制方案，破解难题
隧道内部的环境更为复杂，测量团队需要应对多重挑战：温度变化导致测量误差、运行的输送带限制通行……对此，技术团队建立了斜向支撑的测量控制网，谨慎避开沿隧道壁的观测，并在设备移动和粉尘较多时暂停观测。
此外，测量团队设计了专用的隧道支架以安装监测全站仪。这些隧道支架必须极其坚固，并与预定高程的隧道环角度相匹配，其中50%的支架还需缩短处理，以便内部装置设备能够顺利通过而不发生碰撞。
高效扫描，精准验证
该项目的挑战不止于此。随着机器的推进，施工团队还会在后方建造倒置通道、交叉通道和步道，另一项重要任务便是确保隧道段完全按照设计建造。为此，测量团队使用徕卡RTC360在整个施工过程中采集了详细的空间数据，为工程师和设计师提供了隧道衬砌、交叉通道和步道的三维点云以及影像。
徕卡RTC360设备操作直观，经简单指导后测量新手也能独立完成操作，让资深技术人员专注于内业数据分析及后处理。
扫描数据上传至徕卡Cyclone 3DR软件后，可提取高密度点云并生成竣工模型，与设计模型比对。巴德利称赞：”徕卡Cyclone 3DR就像软件中的瑞士军刀，导入导出便捷，分析工具直观，还能根据需求输出分析报告。”
当四台隧道掘进机在地下深处精准相遇，毫米级的贯通背后，是徕卡测量系统技术为复杂基础设施工程筑起的精度基石。HS2伦敦隧道项目的成功，为全球重大工程建设树立了新的标杆——在通往未来的轨道上，精度与信心，从未如此可靠。
文章转自徕卡测量官方公众号，如有侵权，请联系删除，更多信息请访问：https://www.leica-geosystems.com.cn/
