逆向工程已从主要用于复制老旧零件的手动流程，发展为支持产品开发、质量保证、制造和生命周期管理的精密数字化工作流。3D扫描、便携式计量、计算建模和增材制造的进步，使制造商能够以以往难以达到的速度和精度捕捉、分析和重建物理产品。
对于处理老旧零件、复杂几何形状或原始CAD数据不可用的产品的制造商而言，逆向工程提供了物理世界与数字世界之间的桥梁。如今，这些技术也日益被融入主流产品开发和制造流程中。
从物理零件到数字模型
现代逆向工程的核心在于捕捉物理零件的几何形状并将其转化为可用的数字信息。

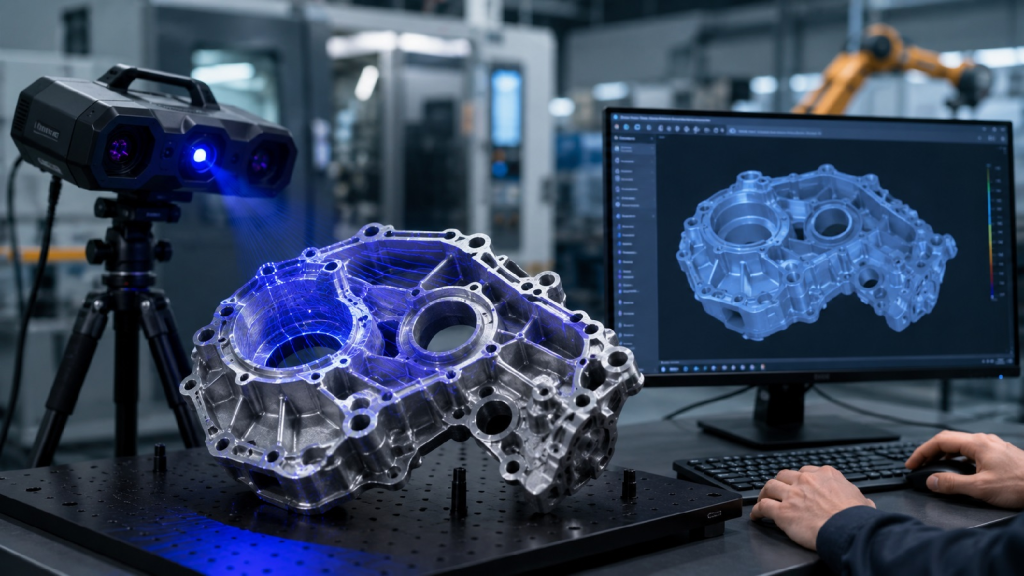

高分辨率3D扫描仪、结构光系统、激光扫描仪和基于便携式CMM的扫描解决方案，可快速从零件上采集数百万个测量点。由此产生的点云或多边形网格提供了物理零件的全面表达，包括使用传统接触式测量技术难以或耗时测量的自由曲面和几何特征。
接下来的挑战是将这些采集到的信息转化为工程数据。现代逆向工程软件能够识别几何特征、提取尺寸、识别曲面，并从测量数据生成CAD模型。自动化算法可显著减少传统上将扫描数据转换为参数化模型所需的人工干预。
这对计量领域具有重要意义，因为数字模型不仅仅是视觉呈现，它可以成为尺寸检测、制造、工装以及后续设计修改的基础。
逆向工程与计量
随着制造商对物理零件数字表达的准确性要求越来越高，逆向工程与计量之间的关系变得日益重要。
扫描后的零件可直接与名义CAD几何体进行比较，通过色图可视化偏差，并通过GD&T分析进行量化。这使工程师能够区分预期设计与零件的实际制造状态。
然而，对于逆向工程应用而言，测量不确定度和溯源性仍然是关键考量。最终CAD模型的精度不仅取决于扫描仪分辨率，还取决于测量系统、校准、表面特性、环境条件、对齐策略和数据处理方法。
因此，现代逆向工程工作流从初始数据采集到最终模型验证，越来越多地融入计量原则。
加速原型制造
逆向工程最重要的应用之一是快速原型制造。
工程师无需完全从工程图纸创建新零件或手动重建几何体，而是可以扫描现有原型，修改生成的数字模型，并制造改进版本。
这种方法在迭代式产品开发中尤为有价值。物理原型可以被评估、扫描并重新纳入数字设计环境，从而在物理测试与数字开发之间形成快速反馈回路。
增材制造进一步加速了这一过程。一旦逆向工程生成的模型通过验证，便可直接发送至3D打印机，生产原型、工装零件，或在适当时直接生产最终使用零件。
因此，3D扫描、CAD重构和增材制造相结合，使制造商能够在测量、设计和物理验证之间快速切换。
捕捉复杂及自由曲面几何
传统测量方法在处理包含高度复杂曲面、有机形状或大量微小特征的零件时可能力不从心。逆向工程技术在这些应用中尤为有效，因为扫描采集的是整体表面，而非依赖有限数量的离散测量点。
汽车造型、航空航天结构、涡轮部件、医疗器械和消费产品都包含复杂几何形状，在这些应用中，全面的表面采集可带来显著优势。
例如，在航空航天应用中，可对大型零件进行扫描，以记录其实际制造状态。工程师随后可将此信息与名义几何体进行比对，以识别变形、磨损或制造变差。
便携式扫描系统还允许直接在大型零件上进行测量，减少了将零件运输至专用检测实验室的需求。
老旧零件与淘汰问题
逆向工程也为处理老旧产品的制造商提供了重要解决方案。
许多工业设施中含有在现代3D CAD系统普及之前设计的机器和组件。原始图纸可能不完整、不可用或不准确，而替换零件可能已不再有商业供应。
扫描现有零件提供了一种恢复其几何形状并创建新数字定义的方法。工程师随后可使用传统机加工、增材制造或其他生产技术来复制该零件。
随着制造商寻求延长昂贵工业设备的使用寿命，同时减少对已淘汰供应链的依赖，这一能力正变得日益重要。
逆向工程用于质量改进
该技术也已超越了简单复制现有几何形状的范畴。
通过比较多个扫描零件，制造商可以识别制造趋势，并理解生产工艺如何影响尺寸变差。因此，逆向工程数据可有助于工艺优化和质量改进。
例如，来自制造过程中不同阶段的零件扫描可揭示系统性变形或尺寸漂移。工程师可利用这些信息来修改工装、加工策略或工艺参数。
在此背景下，逆向工程成为更广泛数字计量策略的一部分，而非一项独立活动。
制造零件的检测
现代检测软件越来越多地将逆向工程能力与传统尺寸分析相结合。
可对生产零件进行扫描，并自动对齐至其名义CAD模型。随后可对完整表面进行尺寸偏差分析，同时可对照GD&T要求对特定特征进行评估。
这种方法对于具有大量检测特性或复杂自由曲面的零件尤其有用。
自动化正成为一个重要发展方向。机器人扫描系统可使用预定义路径重复检测零件，而软件自动处理扫描数据并生成检测报告。这使得逆向工程和检测技术能够成为自动化生产环境的一部分。
人工智能进入工作流
人工智能和机器学习正开始影响逆向工程工作流。
基于AI的算法可辅助进行特征识别、分割、曲面分类以及大型点云数据集中几何关系的识别。无需工程师手动确定扫描数据的哪些部分代表哪些特征，智能软件日益能够自动执行大部分分类工作。
这有望大幅减少将原始测量数据转换为工程信息所需的时间。
AI还可帮助识别多个零件之间的图案，区分正常制造变差与异常缺陷或偏差。
迈向自动化逆向工程
下一阶段的发展方向很可能是整个工作流的更高程度自动化。
未来的逆向工程系统可自动扫描零件、识别其几何特征、重构参数化CAD模型、将模型与测量数据比对、计算不确定度，并以最少操作员干预生成经过验证的检测报告。
机器人技术将在实现这一目标中发挥重要作用。自动化扫描单元可结合机器人手臂、光学传感器和计量软件，提供可重复的数据采集，而无需操作员手动定位测量系统。
对于大批量生产，这开启了将传统上与逆向工程相关的技术作为自动化在线检测一部分使用的可能性。
数字孪生与产品生命周期管理
逆向工程也与数字孪生策略日益相关。
数字孪生不一定必须源自完美的设计模型。在许多情况下，最有用的数字表达是反映资产实际物理状态的那一种。
扫描现有机器、飞机结构或工业设施，可为数字模型提供几何基础。后续检测可更新该表达，创建物理资产在其使用寿命中如何变化的记录。
这在测量与工程信息之间形成了一个反馈回路，可支持维护、翻新和资产管理。
数据质量的重要性
尽管扫描和软件技术迅速发展，逆向工程仍然从根本上依赖于测量数据的质量。
高密度点云并不自动构成精确的工程模型。表面反射率、透明性、可接近性、扫描角度、配准误差和校准都可能影响最终结果。
因此，制造商需要根据所需精度、零件尺寸、材料和应用来选择合适的测量技术，而不是简单地选择广告分辨率最高的扫描仪。
当生成的模型将用于生产或安全关键应用时，对照校准标准件、独立测量系统或既定计量程序进行验证尤其重要。
从重建到数字制造
逆向工程的演变反映了制造业更广泛的转型。昔日主要用于复制物理零件的技术，正日益成为一种集成的数字制造能力。
现代3D测量技术使制造商能够快速捕捉物理几何形状，而先进软件将测量数据转化为可操作的工程信息。结合CAD、仿真、增材制造、机器人和AI，这些技术正在创造从物理零件到经过验证的数字模型、再回到制成品的日益自动化的路径。
对于原型制造，逆向工程可缩短开发周期。对于生产，它可以加强检测和过程控制。对于老旧设备，它可以保存那些否则可能无法再制造的关重零件。
随着这些能力持续融合，逆向工程越来越不再仅仅关乎复制现有零件，而是关乎创建物理世界的可靠数字定义——为制造商在数据驱动、自动化且日益智能化的生产中提供另一个重要基础。
作者：Metrology News 编辑助理 Gerald Jones
