随着城市轨道交通运营里程的快速增长，隧道结构安全监测的重要性日益凸显。然而，当前地铁隧道巡检仍以人工巡检和传统单点测量为主，面临着一系列难以克服的瓶颈。
传统监测方法为何力不从心？
1. 效率低下，天窗时间难以充分利用
传统监测采用”高精度全站仪+反射片”逐点测量管片收敛直径和垂直基线，外业数据采集效率低，有限的作业天窗时间难以满足运营期地铁监测需求。
2. 以点代面，无法反映隧道整体状态
传统方法以断面有限点代替整个断面，”抽样式”监测可能导致大量结构信息遗漏，管片接缝、错台、椭圆度等关键几何参数难以全面获取。
3. 人工巡检主观性强，病害漏检率高
当前人工巡检模式效率低、病害识别主观性强，隧道内光线昏暗导致高处病害难以量测，数据成果以纸质文档为主，不易复用。
新型隧道扫描测量方案：全息、高效、精准、低成本的“全身CT”

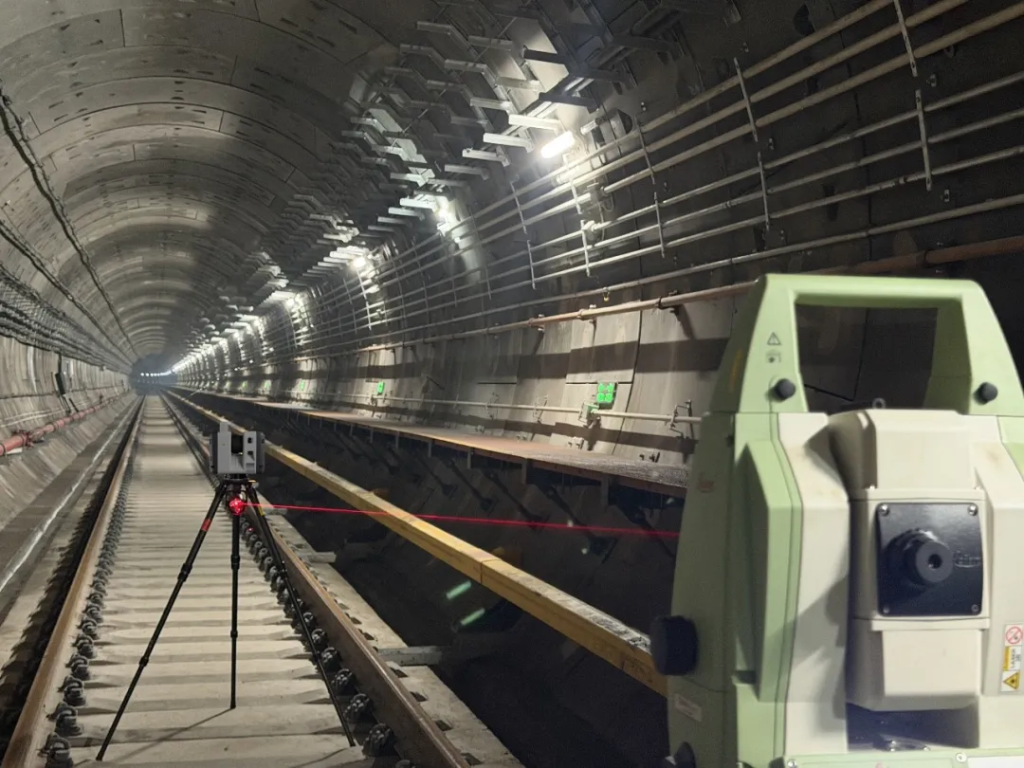

针对上述行业痛点，海克斯康测量系统推出基于全新徕卡RTC系列三维激光扫描仪的半移动隧道扫描方案，以高精度三维激光扫描为核心，结合徕卡测量机器人，为地铁隧道运营监测提供一站式、更高精度、更高效率的解决方案。
效率革命：隧道测量从“小时级”到“分钟级”
全站仪断面测量需逐点设站、逐点采集，一条五公里的隧道往往需要数天才能完成一次完整的全断面数据采集及监测。全新徕卡RTC可提供200万点/秒的扫描速度及130m/270m的扫描半径，在保证隧道扫描精度和完整性的情况下，每分钟前进步幅提升至25m-40m，大大提升了外业的作业效率。
无标靶扫描作业流：测站中心固定配准算法
基于徕卡 Cyclone 3DR 脚本功能，自动运行适配隧道场景的测站中心固定 Cloud-to-Cloud 算法。利用全站仪测量的高精度扫描仪测站中心，解决隧道环境下里程方向缺少 “稳定表面” 的难题。每一站扫描都提供精准的测站中心绝对坐标，实现点云配准与坐标控制同步完成。
数据维度：从“单参数”到“多维数据库”
徕卡RTC半移动隧道扫描方案一次扫描即可同步获取多维数据：
•结构几何监测： 隧道逐环直径收敛监测、限界检测、椭圆度分析、错台分析。
•表观病害检测： 裂缝、渗漏水、掉块、剥落等病害的自动识别与量化。
•三维模型与可视化： 生成隧道三维点云模型、平铺展开图、全景影像，支持BIM建模与全景漫游。
•多期数据对比： 自动对齐多期扫描数据，直观呈现隧道结构变化发展趋势。
扫描精度提升
凭借徕卡测量系统的精密制造工艺，徕卡全新RTC系列扫描仪提供优异的精度表现，可将范围噪声控制在0.2mm@10m，并且提供1.5mm@10m的3D点位精度，这样可获得更高质量的隧道点云并实现更准确的点云配准，最终可交付优于3mm绝对精度的隧道点云成果。
使用高精度倾斜模式，尤其对检测地面水平度、立面垂直度有很大帮助，倾斜补偿精度0.3mm@20m，0.6mm@40m，尤其在大直径隧道项目中，提供更可靠的测量成果。
配件通用性提升
为了降低方案成本并提升配件可靠性，在徕卡“半移动”扫描方案中我们充分考虑徕卡工程测量配件通用性，无需额外配件投入，使用徕卡RTC系列原装的GST80碳纤维脚架，直接在脚架中心螺孔中装配棱镜转接配件，整体同轴度优于1mm。
徕卡原装配件充分考虑了测量作业的系统性需求，在徕卡 “半移动”扫描方案中我们有多个棱镜型号选择，并且保证偏置值一致。
与传统隧道测量方式相比，徕卡RTC隧道扫描方案实现了更大突破

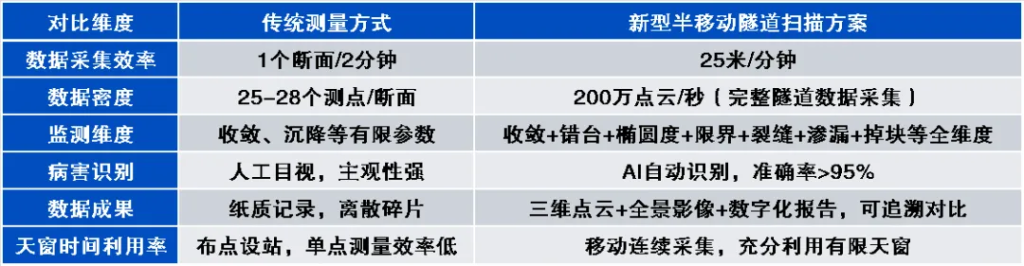

与传统测量相比：

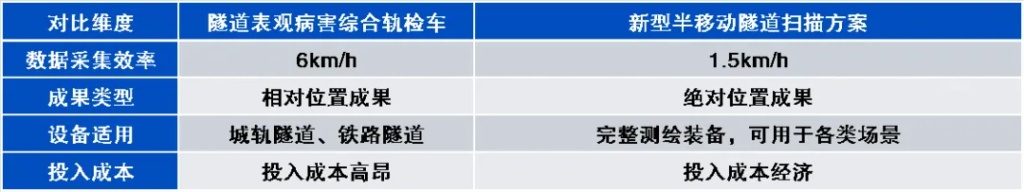

与隧道综合检测车相比：
海克斯康测量系统基于徕卡RTC系列三维激光扫描仪的半移动隧道快速扫描方案，以全息采集、分钟级效率、毫米级精度和多维数据融合为核心优势，突破了传统监测的效率、精度与数据维度瓶颈，助力行业实现隧道结构安全的精细化管理。
