在以下文章中，Metrologic DCS 应用工程师兼公差分析专家 Priya Vijayakumar 介绍了公差分析与仿真如何帮助制造商维持产品质量、减少报废和返工，并缩短生产延误。通过预测零部件偏差对装配产品质量与功能的影响，制造商能够更好地控制生产风险。
然而，预测结果是否准确，取决于分析能否真实反映实际制造条件。了解公差分析中的常见错误，并利用仿真加以解决，有助于制造商在生产开始前做出更明智的设计决策，避免质量问题。
常见错误一：过度简化装配体及其偏差
公差分析中最常见的错误之一，是把装配体视为简单的尺寸链，而没有考虑零部件在三维空间中如何定位、约束和装配。在实际制造过程中，基准面、定位特征以及装配顺序的变化，都可能显著影响最终产品。忽略这些因素，可能导致对间隙、面差和尺寸性能的预测不准确。

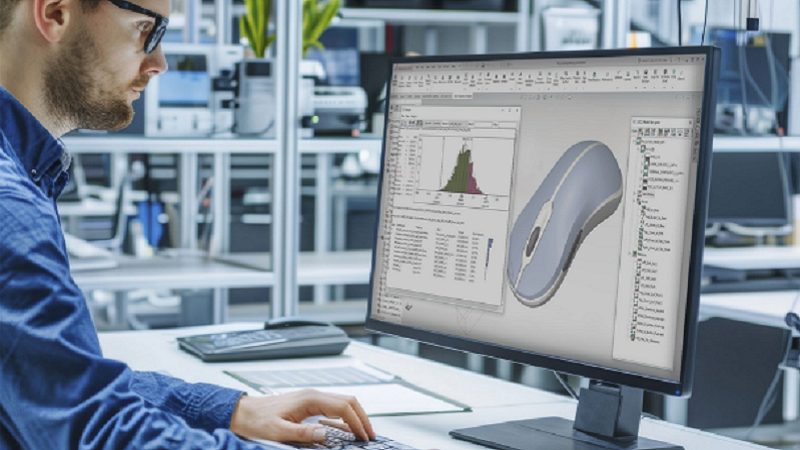

借助 3DCS 等专用装配仿真软件，工程师可以模拟装配过程，并将零部件偏差和装配约束的影响纳入分析，从而更真实地理解偏差如何影响成品。
常见错误二：选择了不合适的定位策略
如果没有充分理解基准面和定位特征对尺寸偏差的影响，就可能造成不必要的装配变差、对齐问题和质量缺陷。在实际制造中，定位点的选择会直接影响零部件的定位方式，以及偏差在整个装配体中的传递过程。
3DCS 的 Datum Optimizer 功能可帮助工程师评估不同的基准面和定位方案，找出能够最大限度降低尺寸偏差的配置。
例如，在汽车装配中，工程师可以评估不同的定位方案，以提高装配一致性，并减少昂贵的夹具修改和生产调整。若能在设计阶段优化定位策略，制造商便可在投入实体工装之前，基于分析结果做出更有依据的决策。
常见错误三：将柔性零部件视为刚性部件
公差分析中的另一个常见错误，是假设所有零部件在装配过程中都能保持刚性。实际生产中，薄壁或柔性零件可能在重力、夹紧力和装配约束作用下发生变形，从而影响间隙、面差和整体尺寸质量。
工程师可以利用 3DCS Compliant Modeling，在公差分析中考虑零件的柔性及变形情况，从而更真实地预测零部件在装配过程中的表现。
例如，在装配大型汽车车身覆盖件时，工程师可以评估覆盖件在不同夹紧条件下的变形情况，并了解这些变化对关键尺寸的影响。通过提前预测这些影响，制造商可以改进夹紧策略、减少反复试装与调整，并在生产开始前解决潜在的质量问题。
卓越的质量始于首件产品生产之前。避免公差分析中的常见错误，能够帮助制造商更好地理解偏差、优化装配策略，并预测潜在的质量问题。这使团队能够减少成本高昂的反复试错，提高尺寸一致性，并从被动应对制造问题转向在问题发生前加以预防。
