半导体光刻机、晶圆检测设备中的光学镜头部件，对内外孔径、端面平面度、同轴度、端面与轴线垂直度等几何特征有严格要求。这些指标直接影响光学元件的装配定位、光路同轴性与聚焦精度，是保障设备成像与检测稳定性的关键基础。
面对微米级尺寸与形位公差控制需求，如何获得稳定、可靠的几何测量数据，已成为半导体光学精密部件制造中的关键质量管控挑战。
行业挑战：微米级公差+深腔结构，同轴度检测面临双重难点
在光学镜头精密部件的量产质控中，其深腔结构与微米级同轴度要求，增加了探测可达性、基准建立和测量路径规划的难度。
· 微米级同轴度，基准轴线误差易放大
当两端止口相对主内孔的同轴度要求≤0.005 mm时，基准轴线的微小角度拟合误差都可能引起同轴度结果的明显波动。若同一工件重复测量结果不稳定，将直接影响加工质量判定与过程管控。
· 深腔结构测量，测针形变带来额外误差
深腔特征通常需使用加长测针进行测量，测针形变及多测针切换的补偿差异，均可能影响测量结果，增加微米级精度管控难度。
技术方案：计量级硬件+专属测量策略，实现稳定精密检测
针对半导体光学镜头精密部件的高精度检测需求，天准以CMZ 计量型三坐标-天准为核心，搭配 HSP 系列固定扫描测头、自动测针更换架及 Vispec Cube 三维测量软件，从硬件稳定性与测量软件策略两方面构建高精度检测方案。
计量级硬件架构，夯实高精度测量基础CMZ 系列采用固定桥式结构，搭配花岗岩机身与碳化硅陶瓷 Z 轴，提升设备结构稳定性与长期精度保持能力；三轴采用直线电机驱动，减少传统机械传动环节带来的误差与磨损影响，同时兼顾高响应速度与测量效率。 设备搭载 HSP 系列固定扫描测头，扫描速率最高可达 1000 points/s，可高效采集零件三维轮廓数据；配备自动测针更换架，支持单次装夹切换多组测针。 针对深腔测量，设备内置加长测针刚度补偿算法，最大支持 800 mm 测针长度，可自动修正测针形变误差，降低测量偏差；同时配备动态防撞监测功能，测头接近危险区域时自动减速，降低碰撞风险。
专属测量策略，保障微米级同轴度检测重复性
基于 Vispec Cube软件，方案针对同轴度测量中的基准轴线、测针补偿及测量跨度等关键环节优化测量策略：
– 完整长圆柱拟合基准轴线，减少传统双圆构造轴线带来的拟合误差；
– 基准与被测特征采用同一套测针测量，降低不同测针补偿差异对结果的影响；
– 增加基准圆柱测量跨度，降低轴线角度拟合误差，提高同轴度测量重复性。

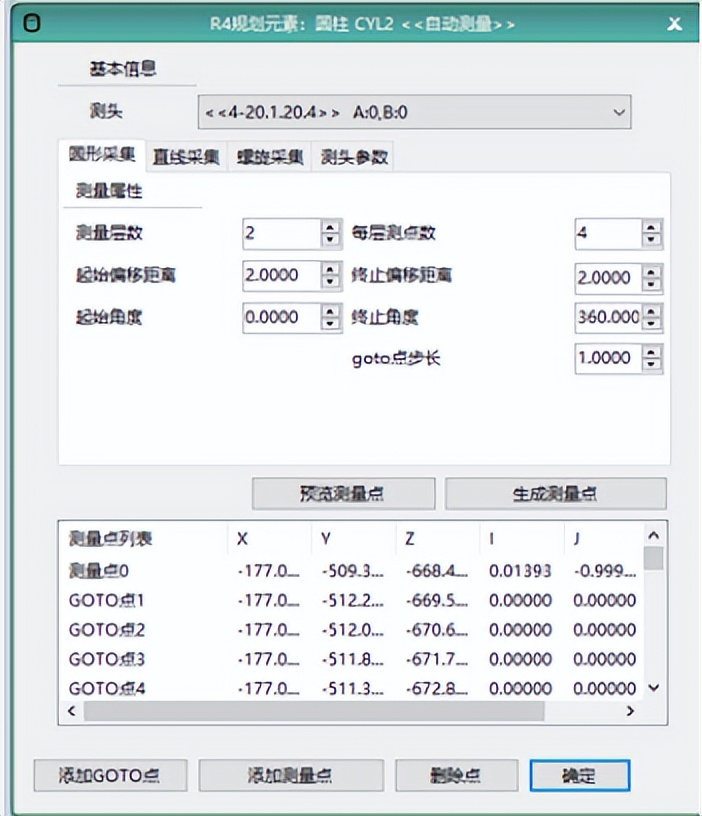

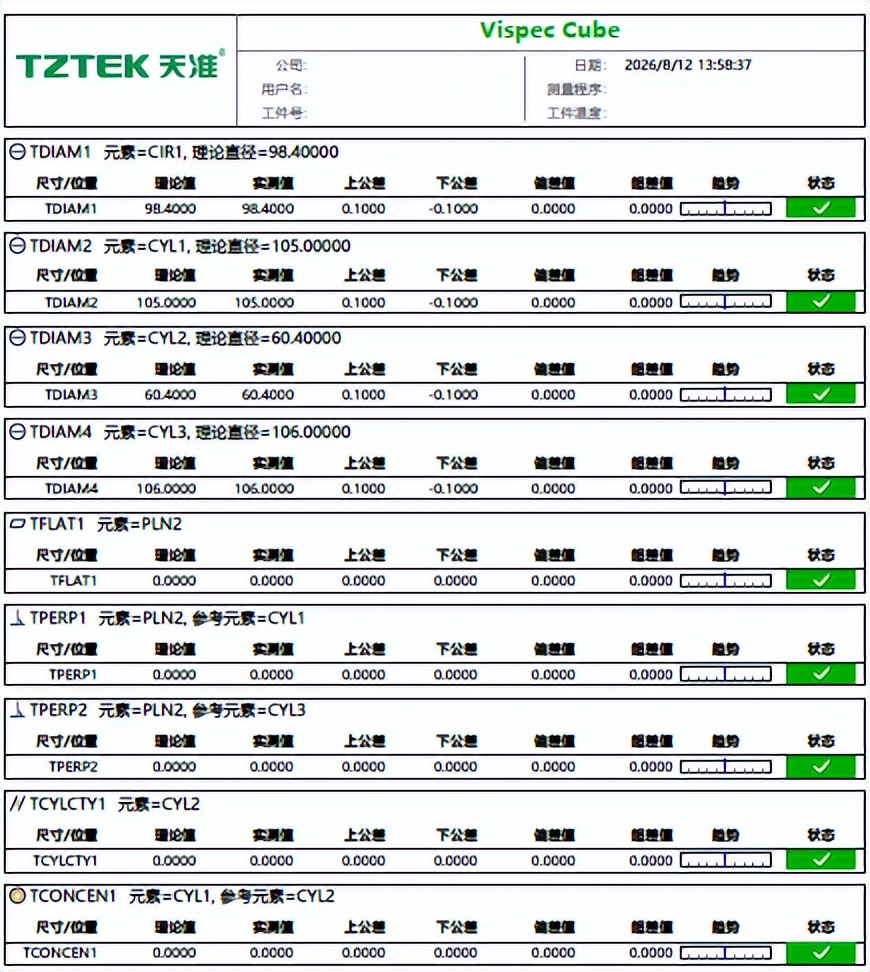

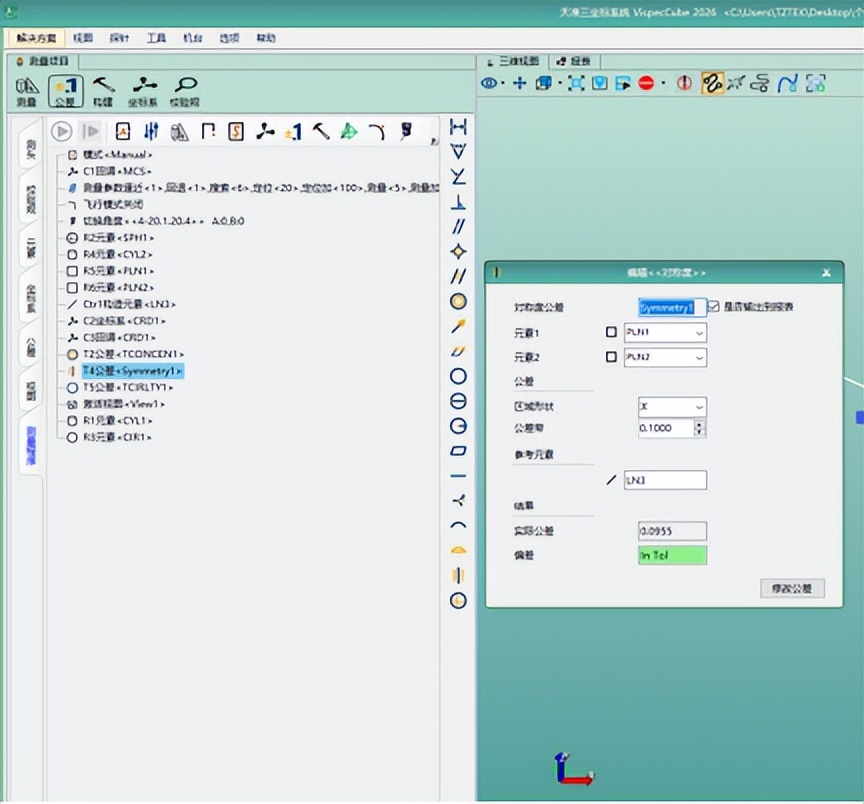

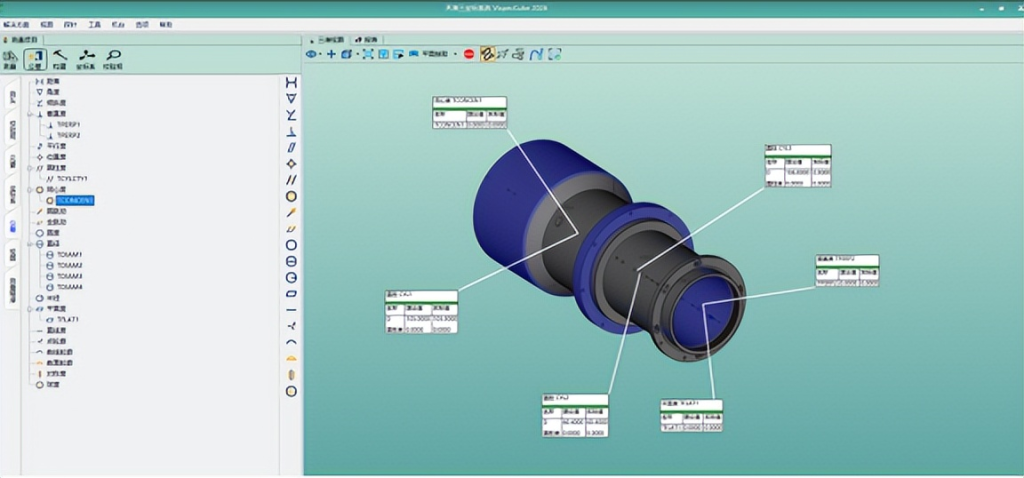

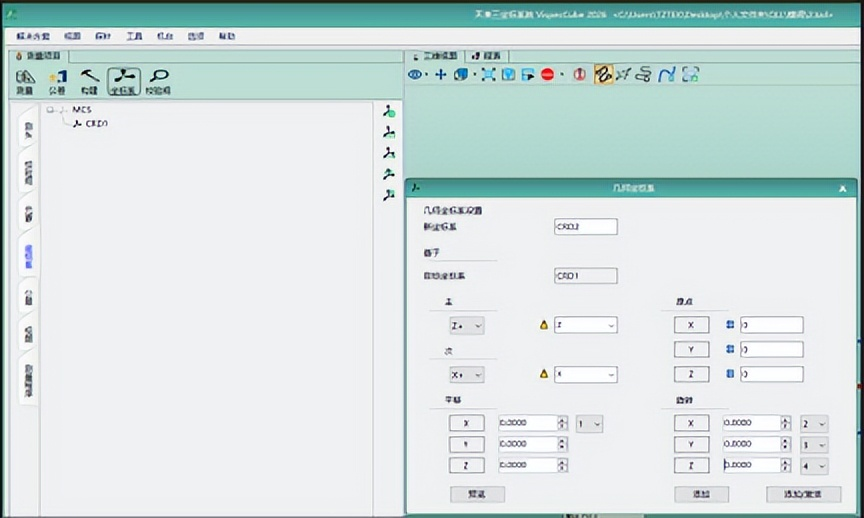

测量过程中，可通过数模拾取或参数设置快速设置测量策略，软件自动生成螺旋、圆形及平面扫描路径，完成关键特征采集；基于基准平面与圆柱建立统一坐标系，并按照图纸要求配置 GD&T 公差规则，自动计算并输出测量结果，形成标准化测量流程。
方案价值：稳定测量能力，支撑半导体精密制造
方案落地后，帮助制造企业建立起标准化高精度检测流程，提升微米级关键公差的测量稳定性与检测效率。
● 微米级同轴度稳定管控
通过专属基准构建与测量策略，有效降低轴线拟合、测针补偿及深腔测量带来的误差波动，提升同轴度检测的重复性与可靠性。
● 深腔精密测量能力提升
加长测针刚度补偿与自动测针更换能力，可适配不同深度及结构特征的测量需求，减少人工换针与重复调试。
● 检测流程标准化
结合数模导入、自动编程与 GD&T 公差评价，将测量策略固化为可复用程序，降低人工操作依赖，提升不同批次、不同人员之间的检测一致性。
● 多类精密零件灵活复用
方案不仅适用于光学镜筒，还可拓展至镜头模组、精密中空轴类零件检测。
对半导体光学镜头精密部件而言，可靠的检测结果不仅用于判定零件是否合格，更为加工工艺优化、装配一致性提升和质量风险前置控制提供依据。天准坐标测量机以稳定的测量数据支撑关键几何特征的精确评价，帮助半导体客户提升精密制造与质量管控能力。
