当我们谈论人形机器人的“手眼协调”、AI服务器的“冷静大脑”、光模块的“高速神经”时，我们看到的是AI与硬件技术的飞跃，而支撑这些复杂系统可靠运行的，是制造过程中对尺寸与质量的精准控制。
一枚齿轮仅有0.001毫米的偏差，可能让机器人灵巧的抓握动作失效；一条微米级线路上的细微缺陷，足以让价值数万美元的AI主板报废；一次纳米级表面形貌的异常，也可能导致高速光通信中的信号衰减。
在先进制造迈向极限性能的过程中，这些隐藏于宏观世界之外的细微偏差，正在被工业计量技术持续捕捉、分析与校正。它们以微米乃至纳米级的测量能力，为高端制造提供可靠的数据依据，成为推动机器人、人工智能、光通信和半导体产业发展的关键支撑。

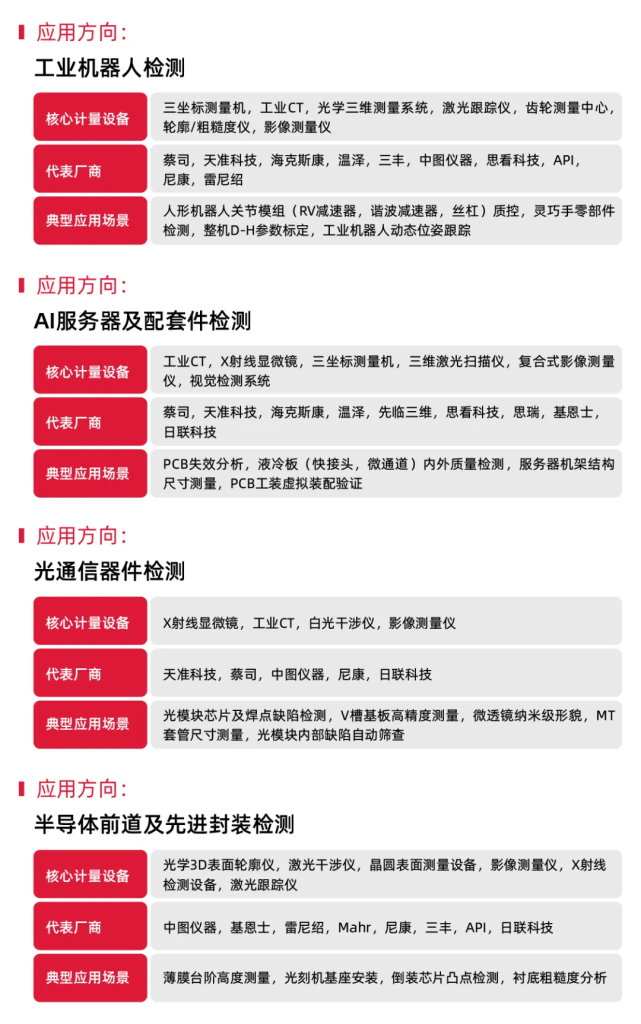

计量技术在精密电子及工业机器人领域的应用概览
工业机器人检测，从“机械肢体”到“精密巧手”
工业机器人，尤其是异军突起的人形机器人，正在从展演走向产线。这一领域的计量难题在于，测量对象从单个精密齿轮，跃迁为拥有几十个自由度的复杂运动链。我们不仅要冷眼审视静止状态下减速器柔轮的每一次弹性变形，更要在每秒上千次的动态挥舞中，捕捉关节的绝对位姿偏差。
无论是灵巧手捏合时的微观震颤，还是重载机械臂在高速启停中的轨迹失真，计量技术在其中扮演的角色，是把设计图纸上的数字，转化为物理世界可靠性的转译者。
机器人谐波减速器检测解决方案：天准科技高精度三坐标助力核心零部件质量管控
谐波减速器作为机器人关节核心部件，其薄壁、异形曲面及微齿结构对检测精度提出极高要求，传统方式面临复杂形位公差难量化、薄壁件易形变及批量效率低等挑战。天准科技推出以CME系列三坐标测量机为核心，结合自研 Vispec Cube 测量软件、智能测座、连续扫描、柔性装夹及离线编程技术的检测方案，实现单次装夹全特征测量，避免形变，缩短换型周期。该方案助力客户构建“检测-分析-优化”数字化闭环，提升精度、效率与质量管控能力，为机器人核心零部件智能制造提供支撑。
人形机器人从研发、零部件制造到最终组装，微米级偏差都会影响性能、安全性和可靠性。蔡司全栈质量解决方案覆盖灵巧手、高集成执行器、机身结构件、视觉系统、电池及运动控制模块，确保各环节满足精度、可靠性与系统集成标准，构建精准、耐用且安全的人形机器人系统。
人形机器人关节模组内小模数齿轮与丝杠面临尺寸加工误差、热处理变形、装配精度三重挑战，0.001毫米误差即影响动作精度与寿命。蔡司三坐标搭配GEAR PRO软件在一次装夹中完成齿廓、螺旋线、齿距及滚柱丝杠多项参数测量；蔡司工业CT对装配后齿轮啮合背隙进行高精度无损检测，评估装配质量。
蔡司ARAMIS非接触式三维光学测量系统在米级视野内保持微米级精度，同步跟踪灵巧手与具身臂27至28个全自由度动态数据，连续监测10万次动作以验证重复性与可靠性，凭借高精准、全跟踪、抗干扰优势，支撑人形机器人在数据中心运维等场景的精细动作规模化落地。
中图仪器Mizar Gold三坐标测量机：破解人形机器人RV减速器摆线轮检测难题
人形机器人RV减速器核心部件摆线轮齿廓复杂，轮廓度直接影响关节精度与寿命。中图仪器Mizar Gold高精度三坐标测量机搭配CP500S扫描测头与PowerDMIS软件，采用陶瓷材料结构实现MPEE 1.0微米精度，通过高密度点云采集与CAD比对自动计算轮廓度误差，完成一键式测量与报告输出。
温泽精密测量技术：破解人形机器人灵巧手核心部件的制造与质量难题
人形机器人灵巧手核心部件对精度、可靠性要求极高。温泽以CORE光学高速扫描系统、LH/LH Hybrid三坐标测量机、GT齿轮测量中心及exaCT工业CT构成完整测量体系，实现复杂结构件、微型齿轮形位公差与粗糙度的一次装夹复合测量，并结合工业CT无损验证内部装配状态，覆盖从零部件到系统总成的全链条检测需求。
思看科技6D位姿跟踪系统以100赫兹高频追踪与0.048毫米绝对空间精度，融合双目视觉定位、光学跟踪与动态补偿算法，实现机器人工具中心点标定、机器人与工装定位、位姿实时补偿三大功能，在振动及多干扰环境下精准反馈位姿偏差，有效提升机器人绝对定位精度与动态稳定性，全面提升工业生产效率和产品品质。
三丰精密测量方案破解人形机器人灵巧手”测不准、测不全、测不快”难题
人形机器人灵巧手集成数十个核心零部件，对精度要求极高。三丰以FTA-H3000轮廓/粗糙度形状测量机一次同步检测行星滚柱丝杠的螺纹与R弧等多参数，以CRYSTA-APEX V PLUS三坐标测量机完成减速箱齿轮全参数测量与数据溯源，以Quick Vision PRO影像测量机最大4300倍放大精准检测空心杯电机柔性线路板微米级线宽线距，从源头规避装配偏差与线路缺陷。
人形机器人执行与传动系统依赖谐波减速器、行星减速器、RV减速器及丝杠、蜗轮蜗杆等核心零部件。海克斯康针对柔轮薄壁易变形、工件小巧检测难、摆线轮型线复杂等痛点，提供超小测针、低测力测头、非接触光学测头及专用软件模块，覆盖齿轮齿形、齿向、粗糙度全生命周期检测。
液晶面板机器人在玻璃基板搬运等关键工序中需要满足微米级精度与洁净要求。API采用Radian Pro激光跟踪仪，以每秒1000点动态采数，配合0.5英寸小靶球减轻末端载重，检测走行轴、升降轴、ARM轴的直线度、上下左右摆动及重复定位精度，通过数据点拟合分析并出具测量报告。
人形机器人关节数量多、运动链长，传统静态测量手段难以满足动态精度需求。API Radian及iLT系列激光跟踪仪以微米级精度、超过80米测量半径、1000赫兹采数速率，配合多靶球工装、活动靶标与六维传感器，由RPM-DH软件自动辨识D-H参数并生成补偿数据，实现绝对定位精度、轨迹精度等核心指标的全流程自动化标定。
AI服务器及其配套件检测，算力时代对制造精度的新要求
AI算力的狂飙，对制造精度提出了新要求。一块高多层PCB，背钻过深几微米就可能导致信号失效；一片微通道水冷板，流道里一个微小异物就可能影响整台服务器的散热。从PCB到电源模组，从冷板到快接头，从机架到工装夹具，AI服务器的每一个部件都在向更小、更密、更精密的方向演进。
工业CT无损透视内部结构，三坐标测量机把控形位公差，三维扫描仪验证装配间隙，X射线显微镜定位失效根源，计量检测嵌入整个制造流程的质量基础设施。
解锁AI电路板质量密码：蔡司X射线显微技术赋能PCB失效分析
AI服务器高多层PCB大量使用背钻、盲孔、叠孔等复杂工艺，失效风险随之上升。蔡司X射线显微镜以无损方式高分辨检查背钻过深、爆板区域、叠孔缺陷等内部问题，Versa架构实现大工作距离亚微米成像，DeepRecon Pro基于人工智能重构技术将效率提升最高10倍，精准支撑失效原因剖析。
数据中心规模快速增长，制冷能耗居高不下使PUE优化成为关键，冷板式液冷凭借高效传热成为主流方案。冷板制造商须严格管控平面度、孔间距及内部管道质量，蔡司SPECTRUM三坐标通过RDS关节式测头完成平面度与孔间距测量，ScanCobot以约8分钟扫描时间、12微米测量精度实现冷板全域尺寸信息高效采集。
AI算力集群催生33kV交流至800V高压直流、再经直流-直流变换器降压至0.65V的三级供电架构，直流-直流变换器是关键中转部件。蔡司METROTOM 800工业CT对功率元件焊接缺陷与PCB内部线路缺陷进行无损筛查，辅以三坐标、蓝光扫描与显微镜等多元方案，从源头规避供电故障。
蔡司T-SCAN hawk2赋能AI服务器机架全生命周期质量检测
AI服务器机架功率密度达40至100KW以上，传统抽检难以覆盖关键几何特征。蔡司T-SCAN hawk2手持三维激光扫描仪以计量级精度获取整柜高密度点云，与CAD模型比对分析立柱平行度、框架平面度、安装孔位偏差等关键指标；搭配机械臂可实现产线自动化在线全检，保障AI机柜高品质量产交付。
液冷系统快接头承担集流管与液冷节点间的带液带压插拔功能，对尺寸精度与结构可靠性要求严苛。蔡司以O-INSPECT复合式三坐标完成外部形位公差高效测量，以METROTOM 800工业CT无损检查内部结构、虚拟切片分析密封圈状态，保障快接头密封性能与安全稳定运行。
AI芯片功耗迈向2000瓦以上，微通道水冷板成为重要散热路径，但微米级流道面临翅片弯折、异物堵塞及焊接泄漏等风险。蔡司工业CT以高分辨率无损扫描精准识别内部流道缺陷，结合自动化缺陷识别算法实现批量快速筛查，保障微通道水冷板制造质量与液冷系统长期可靠性。
AI服务器PCB板单块价值高达2至3万美金，板上元器件高度悬殊、密度极大，工装夹具一旦发生干涉便会压坏芯片。思看科技KSCAN系列三维扫描仪通过非接触扫描主板，生成高精度三维模型并与工装模型进行虚拟装配，自动计算安全间隙，精准定位干涉点，将验证周期大大缩短，完全避免压坏风险。
AI算力功耗飙升推动液冷成为数据中心必选项，冷板、歧管、接头等部件精度决定散热与防漏。温泽以光学扫描、复合式三坐标、工业CT及自动化工作站组合方案，覆盖微结构、形位公差、螺纹参数、表面粗糙度及内部缺陷的全参数检测，实现内外检测一体化与产线数据闭环。
AI服务器向高密度、高功耗发展，生产线面临零部件多、品质要求高、工艺复杂等痛点。基恩士解决方案覆盖散热系统、高速连接器、光模块等核心产品，结合全部产品提供清晰的技术解析与现场视觉检测应用展示，帮助制造商应对AI服务器严苛的质量挑战。
AI算力中心扩张推动冷板式液冷普及，液冷板内部微通道堵塞、焊接密封缺陷、翅片弯折等问题直接影响散热效率与密封安全。海克斯康工业CT以高分辨率三维成像与智能分析技术，无损识别流道堵塞、焊接缺陷及翅片对齐异常，为液冷板提供全生命周期质量检测保障。
思瑞NEW STANDARD方案：高效实现多块PCB板尺寸精密检测
面拼板加工虽提升效率，但对检测精度提出更高要求。思瑞NEW STANDARD方案融合高分辨率影像识别与接触式测量，建立总工件坐标系与单板子坐标系，通过循环语句按偏移值智能拷贝测量，精准获取外形尺寸、位置度及平面翘曲度等关键参数，支持点云分析与SPC统计分析，显著提升大批量生产检测效率。
AI芯片功耗迈向2000瓦使液冷成为刚需，液冷板内部虚焊、微裂纹、气孔、夹渣及流道堵塞等缺陷威胁高价值器件安全。日联科技推出AI与快速CT融合的智能检测方案，以微米级分辨率、1.7秒/视野速度实现焊点缺陷全自动检出，准确率超99%，构建液冷板规模化生产质量数据链。
光通信器件检测，亚微米级测量保障高速互联可靠性
光信号的传输和转换对几何偏差的容忍度极低。在微米级的波导、光纤和透镜之间，任何位置偏差、形貌误差或内部缺陷都会直接转化为插入损耗和信号劣化。当器件集成度从分立走向共封装光学，测量对象从单个元件的尺寸公差，变成了多层异质界面之间的三维对准关系。
这要求计量手段同时具备三个能力：穿透封装材料看清内部结构、在纳米级分辨率下表征表面形貌、以及在大批量生产中保持测量重复性。工业计量本质上是在透明与非透明介质交织的复杂结构中，为光电转换的物理路径建立精确的几何基准。
光模块作为电信号与光信号的转换桥梁，在LPO、硅光子、共封装光学等新技术趋势下，面临芯片内部缺陷、热传感器空洞、光波导距离、导热胶、锡球等质量挑战。蔡司以X射线显微镜、ZEISS Axio Imager 2、METROTOM工业CT等构成检测矩阵，支撑光模块高质量发展。
中图仪器PLR3000激光尺，破解光通信检测设备自主研发难题
高速光通信领域V槽基板检测精度要求达亚微米级，国内核心检测设备长期依赖进口。中图仪器PLR3000激光尺以0.5ppm线性测量精度、10纳米分辨率、实时环境补偿为核心优势，采用主机与探头分离式设计，支持多轴同步与全接口兼容，为高精度V槽基板检测设备的自主研发与国产化替代提供核心技术支撑。
微透镜曲率半径、轮廓尺寸及表面粗糙度等纳米级形貌参数直接影响芯片性能。中图仪器白光干涉仪以自动化模块与高速扫描系统协同，实现单片晶圆数万点位全自动检测，单个点位测量周期压缩至数秒内，支持模板调用批量检测、自动定位纠偏、复杂非球面三维重建及多参数并行分析。
AI服务器与数据中心快速发展推动MT套管等光通信元件需求增长，其精确测量与对准对降低光损耗、提升信号质量至关重要。尼康NEXIV影像测量系统以极高重复性满足行业严苛要求，适用于MT套管、模具、树脂制品等多种零部件尺寸检测，支持与CAD图纸高效比对。设备提供300×200mm、450×400mm、650×550mm三种平台行程，兼具高精度与高性价比。
800G光模块规模化部署，1.6T光模块迎来产业化元年，内部焊点空洞、金线异常等缺陷威胁AI集群稳定性。日联科技推出AI+X射线无损智检系统，以90kV–225kV微焦点射线源穿透厚金属结构，通过快速CT三维重建与AI诊断模型实现秒级全检，自动识别空洞、断线、偏移等缺陷并完成分拣。
半导体检测，以精密测量支撑先进制程突破
半导体检测的难点不只是精度。前道检测要求高灵敏度，不能漏过小缺陷；要求高吞吐量，一片晶圆上有几十亿个晶体管，必须快速扫完；要求高可靠性，产线上24小时不间断运行，不能掉链子；还必须跟客户的制程深度绑定，不同工艺节点、不同产品对检测的要求差异很大，要深度配合客户调工艺。后道封装检测虽然壁垒相对低一些，但先进封装（Chiplet、面板级封装等）的发展也在把精度要求往前道靠拢。因此计量要嵌入光刻、刻蚀、沉积、平坦化等各个环节的实时反馈系统。
NS系列作为超精密接触式微观轮廓测量仪，以亚埃级分辨率、小于4Å的台阶高度重复性、超微力恒力传感和双影像导航，精准测量薄膜台阶高度、氧化层与光刻胶粗糙度、薄膜应力及抗蚀剂厚度，并支持三维表面形貌扫描与统计过程控制，为硅基及第三代半导体工艺优化提供关键数据支撑。
基恩士KV-X系列PLC搭配IG/IB测量传感器，以低于专用晶圆校准器的成本完成4至12寸各类晶圆的高精度校准，XY轴重复误差小于0.1毫米，兼容透明、半透明、平边、Notch等多种规格。在晶圆存放环节，PLC配合光纤传感器，通过积分与滤波算法识别斜片、弯片、叠片、空片等异常状态，产品切换时可直接由PLC修改传感器参数，避免人工复查与视觉检测的高成本。
SuperView W系列光学3D表面轮廓仪：第三代半导体晶圆质检新方案
第三代半导体衬底表面粗糙度要求达0.1纳米级，传统原子力显微镜检测存在破坏样品、效率低、成本高等问题。中图仪器SuperView W系列采用光学干涉非接触测量，实现亚纳米稳定精度、全自动多点批量扫描，数据可与原子力显微镜精准对标，检测效率提升数十倍。
Mahr OptoSurf WaferMaster WM300晶圆表面测量方案
晶圆研磨后的粗糙度、波纹度、翘曲度直接决定芯片性能。WM300基于散射光原理，30秒完成300mm晶圆全域测量，同步获取纳米级粗糙度、微米级翘曲度与纳米级波纹度，满足ISO 5洁净室等级，符合SEMI S2/S8标准，支持SECS/GEM接口与全自动上下料，为晶圆级封装与背面研磨工艺提供全检能力。
尼康Rayfact工业相机镜头依托尼康在光学设计与制造领域的深厚积累，具备高分辨率与极低个体差异，确保不漏检任何缺陷。产品涵盖固定倍率与可变倍率系列，以极低光学畸变和优异边缘解像力，解决多台线扫相机拼接检测的盲区与误判痛点，广泛应用于高精度平板显示玻璃面板、光学薄膜等高速视觉检测场景。
尼康全新NEXIV VMF-K系列：从晶圆到封装重塑半导体品控生命线
尼康推出新一代NEXIV VMF-K系列影像测量仪，以共焦光学技术搭配45倍物镜，在单个视场内同步完成2D与高度分析，可测量小于2μm的微小特征。探针卡测量吞吐量为上一代1.5倍，基板扫描速度提升1.5倍，新增VMF-K6561机型兼容600×600mm面板级封装整板测量，覆盖晶圆制造至先进封装全流程高精度检测需求。
AI驱动芯片需求激增使半导体制造精度要求达到微米级。三丰QV HYPER系列影像测量仪以非接触方式测量倒装芯片凸点坐标差，TAF激光自动追踪功能消除停顿式对焦，STREAM功能实现无停顿批量测量；QV Pro系列应对喷淋头密集供给孔的直径、位置及平面度检测需求，全面提升测量效率。
API Radian激光跟踪仪破解光刻机基座安装调试检测难题
光刻机基座的水平度、孔位位置度及多基座组合精度直接决定芯片良率。API Radian激光跟踪仪以微米级精度、80米量程、1000Hz采数建立统一坐标系，实时显示被测点与理论位置偏差，引导操作人员精准调整，变串行复检为并行实时验证，显著提升安装效率与质量。
日联国产开管X-ray设备AX9600量产，赋能芯片检测降本提质
日联科技历时8年攻克开放式射线源核心技术，推出国内首款自研160kV开管射线源及AX9600半导体智检装备。设备具备2000倍几何放大能力，实现0.8μm级缺陷全捕捉与360°全方位检测，人工智能算法将检测效率较传统人工提升2000%，重构第三代半导体零缺陷质控新基准。
工业计量正在从工具性的测量行为，转变为嵌入制造流程的基础能力。这种转变由两个力量驱动：一是制造对象的精密化倒逼检测精度的持续提升，二是检测数据与工艺决策之间的链路正在被打通。
无论是人形机器人、AI服务器，还是光模块、半导体，都不仅是追求颠覆式创新的领域，而是一个需要长期积累和持续迭代的领域。而工业计量的本质就是为不断发展的新兴制造业提供确定性。当制造对象的尺度继续向下探，当精度要求继续向极限逼近，这种确定性的稀缺程度只会越来越高。
