前言
在汽车制造中，空调系统管路承担着制冷剂循环的关键作用。汽车底盘和发动机舱空间极其紧凑，空调管路被设计成复杂的空间多向弯折形状，以完美避开周边零部件。然而，管材的回弹变形、弯折半径误差、扭转角度偏差等问题，极易导致管路在整车装配时发生干涉，甚至引发制冷剂泄漏。
一
面临的挑战
为了保证制冷剂不泄漏且安装顺畅，这些管路必须满足极高的几何公差要求。
传统的检测手段面临巨大挑战：
- 软尺/卡尺无法测量空间角度：空调管往往是弯曲的，简单的长度测量无法反映其真实的空间走向。
- 专用检具成本高、周期长：为每一种型号的管子制作专用检具，不仅昂贵，而且一旦设计变更，检具即报废，且存储占用大量空间。
- 三坐标测量机受限：传统的台式三坐标虽然精度高，但受限于行程和测头方向，难以伸入细小的弯管内部或触及复杂的法兰面，且无法移动到生产线旁。
解决方案

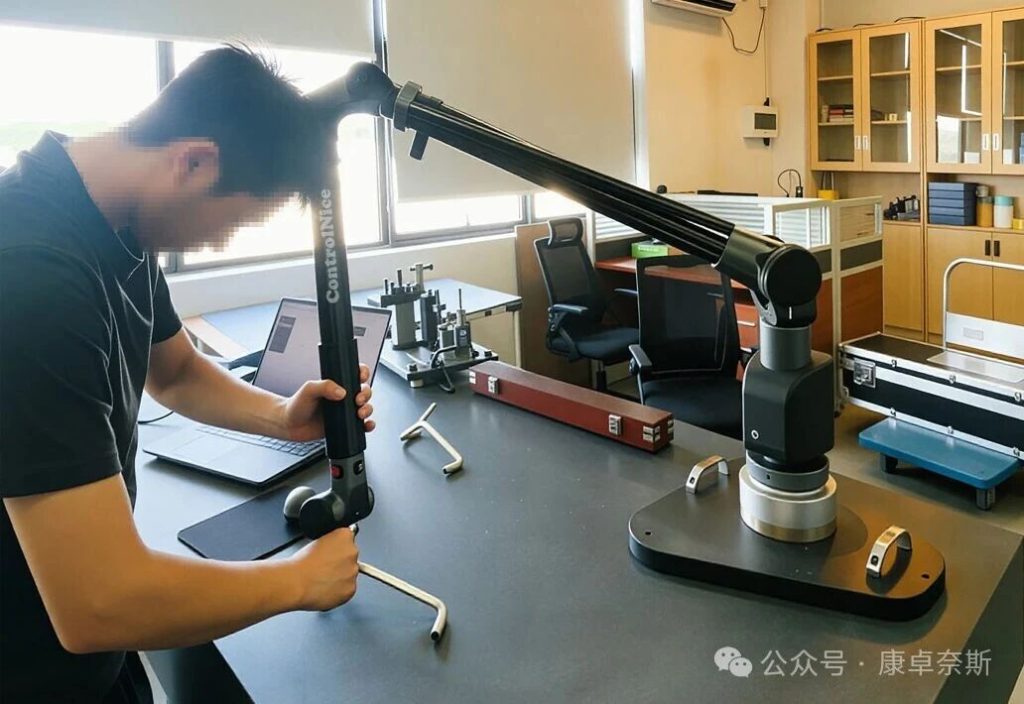

如图所示，操作人员正在使用关节臂三坐标测量机对放置在检测台上的空调弯管进行数据采集。这种便携式设备完美解决了上述痛点。
工件装夹与定位
将待测的空调管路放置在检测台上。由于关节臂是便携式的，只需保证管路在测量过程中不发生位移即可。
测头选择与校准
针对空调管的特征，通常会选用硬探针快速检测管身轮廓。
关键点采集（打点法）
沿着管身的弯曲部分，每隔一定距离采集截面数据。
数据分析与比对
采集的数据实时传输至电脑中的测量软件上，软件将实测数据与CAD数模进行“最佳拟合”对齐。
关节臂核心作用
将关节臂引入汽车空调管的检测工序，在质量控制与生产效率提升上发挥了不可替代的作用：
01、告别“过规检测”，实现“全尺寸数字化体检”；
02、消除“隐形偏差”，解决整车装配干涉难题；
03、破解“柔性生产”难题，大幅降低检具成本；
04、辅助闭环控制，优化弯管工艺。
结语
图中展示的不仅仅是一次简单的测量操作，而是汽车制造业从“常规检具”向“数字计量”转型的缩影。康卓奈斯关节臂三坐标测量机以其高柔性、便携性和直观的数据反馈，成为了汽车空调管路质量控制环节中不可或缺的“尺子”，确保了每一根流向总装线的管路都能精准匹配，保障汽车的舒适性与密封安全。
