异形、弧形及旋转楼梯的玻璃定制，难点远不止简单的尺寸测量。
固定楼梯玻璃扶手的钢槽，底边往往同时存在平面弧度、转角和高差变化，一块玻璃的真实形状无法用几条二维线段的尺寸准确表达。现场只要有一点施工偏差，后续玻璃边线和相邻玻璃的衔接都可能需要重新判断。
这也是行业长期依靠KT板样板试裁放样的原因：现场量尺放样、反复比对修板、多次复核调整。简单楼梯尚可适配，但面对弧形、旋转、异形楼梯等复杂工况，样板需反复修改，现场、深化、玻璃厂多方频繁对接，耗时费力、效率低下。
传统流程还存在严重的信息传递偏差。人工记录难以完整还原现场空间形态，深化、加工厂都需要二次解读参数。环节越多、流转越繁琐，工期、人力成本和出错概率随之增加，项目可控性大幅降低。
徕卡iCS50+犀牛软件解决方案

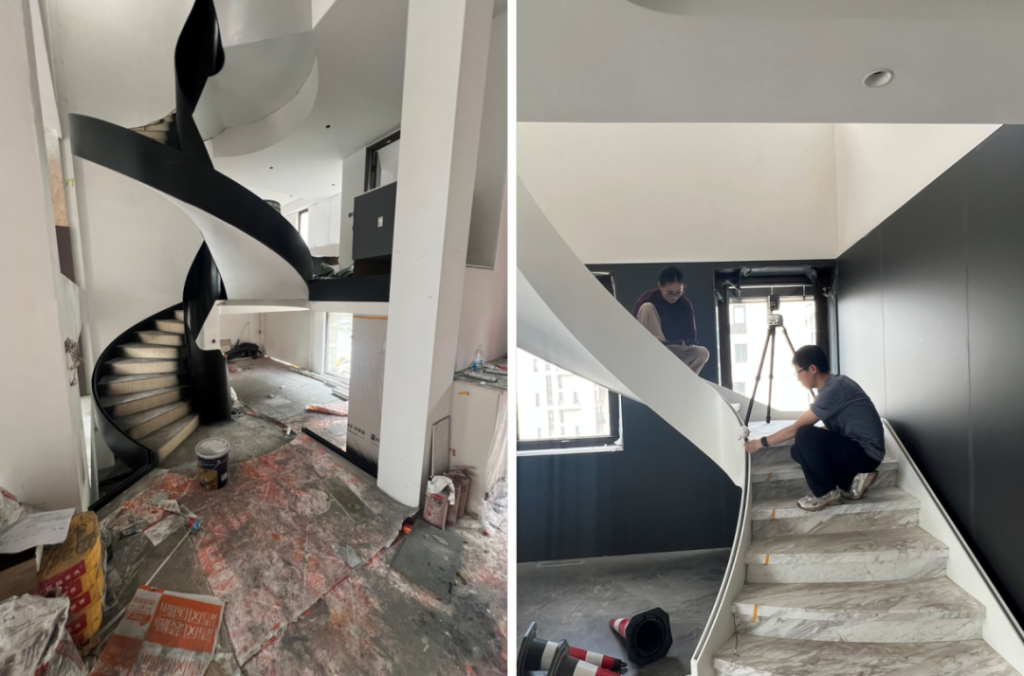

如今，依托徕卡iCS50智能测量设备，可高效采集楼梯钢槽底边的三维点位数据，精准留存现场钢结构的真实成型状态。针对所有转角、弧度渐变、高低落差等关键复杂点位，只需精准采集核心数据，即可为后续玻璃建模、出图、加工提供精准、可溯源的数据支撑。
将徕卡iCS50采集的高精度三维数据导入犀牛软件，软件可自动拟合钢槽完整曲线，智能完成楼梯玻璃分块优化，一键生成三维模型、二维展开图纸、构件编号及标准DXF加工图纸。相较于传统人工记录、样板试裁的模式，玻璃加工厂可直接获取一套精准、统一、可复核的数字化图纸体系，有效规避信息传递偏差。
徕卡iCS50实现现场钢槽形态的精准数字化采集，犀牛软件完成测量数据的标准化建模出图。二者高效联动，可大幅替代传统人工量尺、手工描样、KT板反复试裁等低效工序，让现场施工、图纸深化、玻璃加工三方基于同一套精准数据协同作业，打通信息壁垒，确保每一块玻璃加工前都有精准数据依据，从源头规避返工误差。
从现场钢槽实测到工厂精准出图，减少反复试错，依托数据提质增效。徕卡iCS50+犀牛软件，为异形楼梯玻璃工程打造高效、精准的数字化测量与出图新路径。
文章转自徕卡测量官方公众号，如有侵权，请联系删除，更多信息请访问：https://www.leica-geosystems.com.cn/
