隧道混凝土喷浆面的平整度，远非“美观”二字可以概括。它直接关系到初支结构的均匀性、防水层铺设质量，乃至二衬混凝土的浇筑厚度与结构安全。毫米级的高低起伏，可能成为应力集中、渗漏水甚至局部剥落的隐患。如今，借助徕卡高精度三维激光扫描技术，我们能让隧道的每一寸曲面“开口说话”，实现平整度检测从“抽检”到“全检”，从“人工判断”到“数据驱动”的智慧跨越。
随着《公路隧道施工技术规范》（JTG/T 3660-2020）等国家及行业标准对施工精细化要求的不断提升，其对喷混凝土表面平整度提出了明确量化指标。严格的验收标准与日益增长的质量追溯需求，正推动施工、监理单位寻求更高效、客观、可追溯的检测手段。采用高精度三维实景数据进行数字化验收，已成为行业前沿趋势与必然选择。
徕卡三维激光扫描仪测量解决方案技术路线：从扫描到报告的精准闭环
高效高精度数据采集

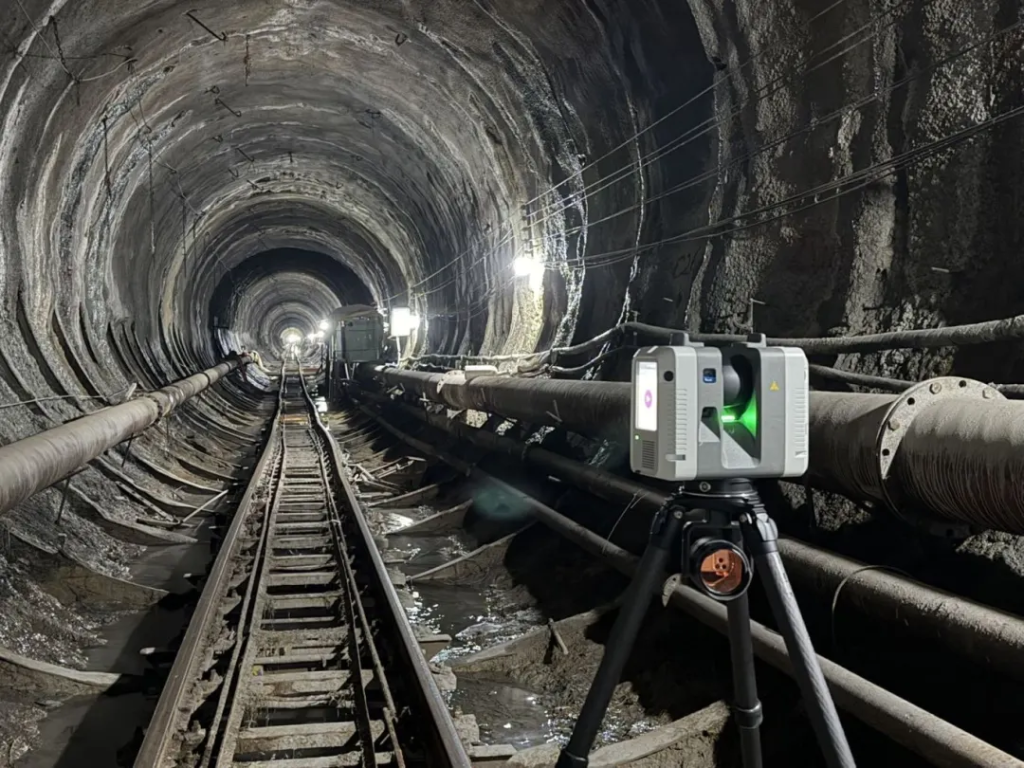

徕卡RTC360 CN提供200万点/秒的扫描速度及150m的扫描半径，在保证隧道扫描精度的情况下，测站间距提升至25m-40m，大大提升了外业的作业效率。凭借精湛的制造工艺，徕卡RTC360 CN提供业界优异的精度表现，可将范围噪声控制在0.5mm@20m，并且提供2.9mm@20m的3D点位精度。
结合徕卡RTC360 CN半移动隧道扫描方案，隧道内无需布设标靶，依靠后处理软件全自动拼接，即可实现更准确的点云配准，可交付绝对精度优于5mm的隧道点云成果。
智能数据处理与分析
徕卡Cyclone 3DR作为隧道工程点云处理的“智能大脑”，凭借其海量点云承载能力与行业高规格的自动化水平，改变了海量扫描数据的处理方式。软件可轻松驾驭50亿点的庞大数据集，即使面对数公里长的隧道完整点云，也能实现流畅加载、无缝浏览与一体化分析，保障了模型与分析的完整性。
徕卡Cyclone 3DR集成了强大的智能处理工具集：针对隧道场景，能自动进行点云去噪、精确提取隧道中轴线、生成超欠挖分析报告与平整度色谱图，并能以毫米级精度自动分割断面进行分析，显著提升隧道数字化检测的智能化、流程化与高效化水平。
使用徕卡Cyclone 3DR点云处理软件，根据隧道设计轴线或点云最佳拟合算法进行中轴线提取，对隧道点云沿轴线展开。
软件自动计算每个点相对于基准面的偏差，并以色谱图形式直观映射在模型上，高低起伏一目了然。依据设定规范（如2m靠尺等效算法），自动输出起伏差峰值、不合格区域面积与位置等关键统计报告。在平整度检测工具中选择展开的点云，设置靠尺长度为2m，公差为2.8cm、1.4cm。
沿规定边线进行点位平整度提取，生成包含全隧道平整度色谱图、超标区域定位图、详细数据报表的综合性检测报告。施工方可据此进行精准的局部修凿或补喷，监理方可进行客观量化验收，所有数据均可存档，形成完整的数字化质量档案。
徕卡三维激光扫描隧道喷浆平整度解决方案，以非接触、全断面、高精度的数据采集，精准量化每一处起伏，实现平整度的全断面、高精度、可视化分析。它不仅像”CT检查“一样精准呈现缺陷，还能为施工工艺优化提供数据支撑，赋能隧道建设的数字化质量管理。拥抱这项技术，意味着以更安全、更精准、更可靠的方式，为每一米隧道保驾护航，筑牢地下工程的生命线。
