滚珠丝杠表面测量重要性
在精密制造领域，滚珠丝杠的表面质量直接决定了机械装备的运行精度、稳定性和使用寿命。无论是粗糙度、波纹度还是圆度，任何细微的参数偏差都可能引发设备噪音或故障。针对滚珠丝杠测量痛点，Mahr OptoSurf 系列 OptoRack BS 光学测量仪应运而生，凭借高精度光学检测方案，高效解决这一行业测量难题！

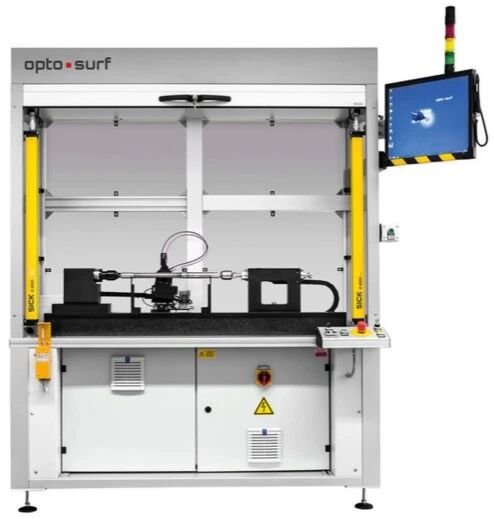

OptoRack BS 是 OptoSurf 系列的半自动检测设备，核心聚焦滚珠丝杠滚道的波纹度与粗糙度测量，也可测量齿条背面。它采用先进的光学散射光测量原理（符合 VDA 2009 标准），配备双光源包括 670nm LED 光源，∅0.9mm 标准光斑与∅0.03mm 激光光斑，能精准捕捉工件表面的微观特征，测量效率高达每秒 2000 次，远超传统检测设备。
表面测量性能介绍
这款设备具有全面的测量性能：

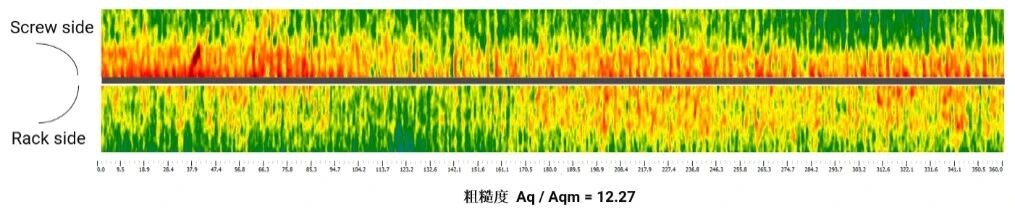

1）表面粗糙度测量，创新引入光学粗糙度值 Aq，可通过检测微观轮廓角度反映摩擦特性，且能对整个测量区域进行连续检测，还支持区域面扫描功能，清晰呈现表面细节；

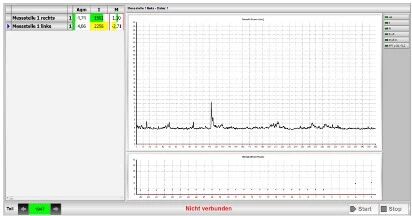

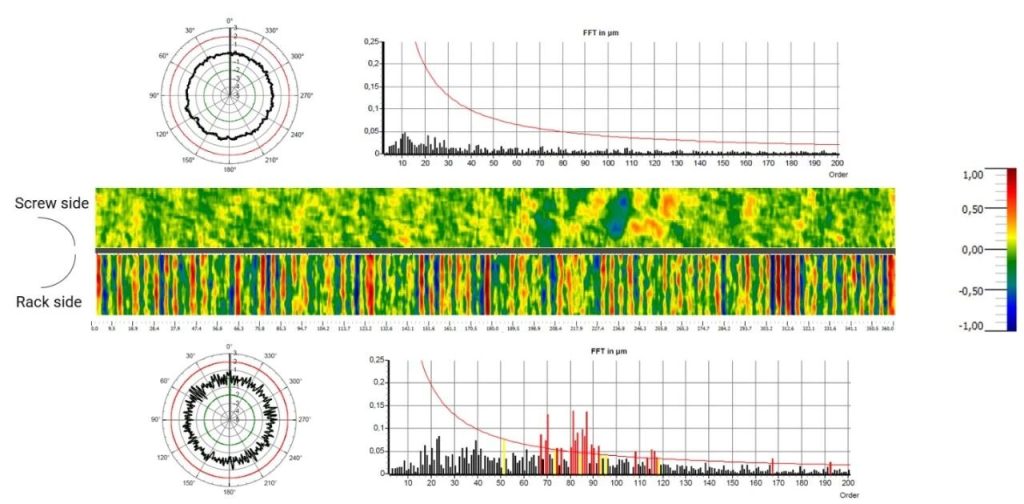

2）圆度与波纹度测量，传感器沿滚道持续采集表面轮廓角度，自动计算圆度和波纹度，其测量结果与接触式仪器高度一致，更能全自动分别测量左右两侧滚道。在研发场景中，它还可实现滚道区域面扫描，通过 3D 软件直观显示粗糙度和波纹度数据，为产品优化提供有力支撑，解决了传统设备无法完全识别缺陷的痛点。
操作便捷性 是 OptoRack BS 的一大亮点。设备可兼容最长 800mm 的滚珠丝杠/齿条工件，通过尾座顶针固定，有效避免工件损伤。操作人员只需在软件中选择预设的测量程序，传感器便会自动定位到起始点，甚至能自动旋转至第二侧面完成测量，无需复杂调试。对于批量生产场景，还可搭载机器人实现工件自动上下料，可编程自动模式大幅提升检测效率。测量完成后，数据自动存储于 SQL 数据库，支持 qdas 格式导出，配合红黄绿三色 OK/NOK 指示灯，质量把控一目了然。也可使用二维码扫描直接将测量数据与工件绑定，实现全流程可追溯。
OptoRack BS 在 稳定性和校准方面 同样表现出色。日常使用中无需频繁校准，通过波纹度标准件即可验证设备性能。其测量分辨率更是精准到极致：圆度 < 0.2μm，波纹度 0.01μm，粗糙度 < 0.001μm，搭配定位精度 < 0.01° 的电动精密旋转装置，确保每一组数据都真实可靠。
从汽车制造到高端装备，从研发测试到量产质检，OptoRack BS 以其全面的测量功能、便捷的操作体验和超高的测量精度，成为滚珠丝杠表面检测的可靠之选。Mahr OptoSurf 系列深耕光学测量领域，以专业技术为精密制造赋能。
