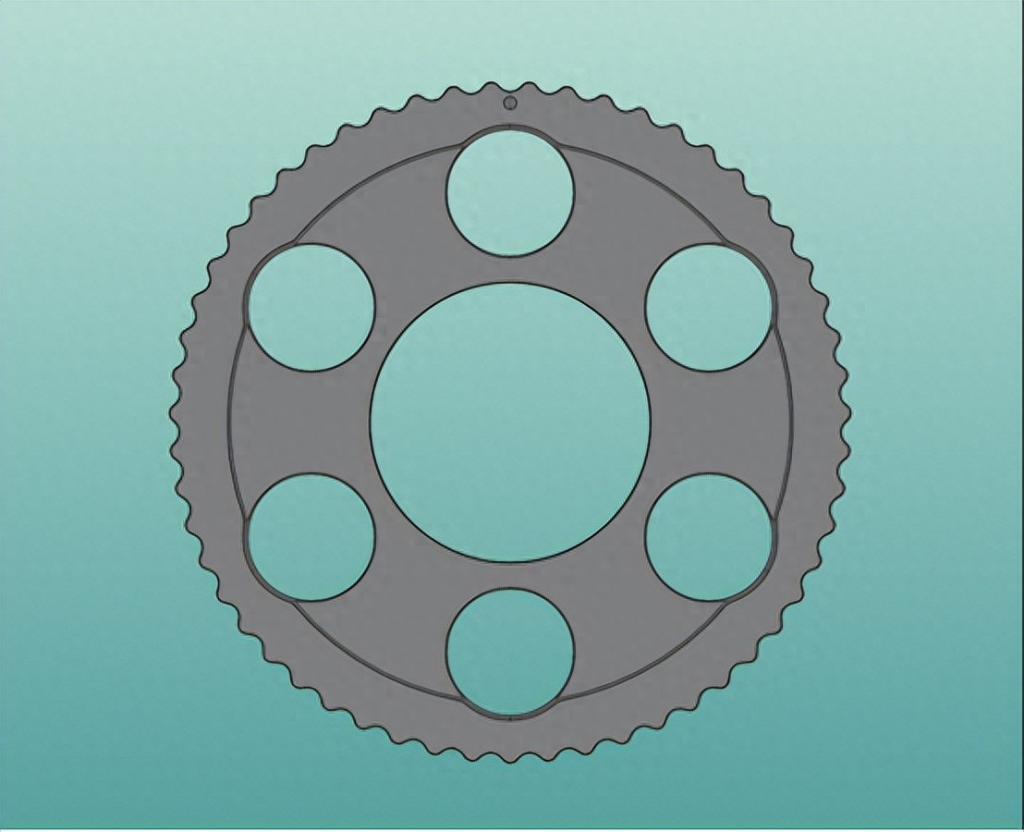

RV减速器是机器人关节的重要传动部件，摆线轮作为其中的核心精密零件，其摆线齿廓、安装孔系及相关形位公差直接影响RV减速器的装配精度与传动性能。由于摆线齿廓结构复杂，其精密测量需要兼顾设备精度、测量策略与数据处理能力。
行业挑战：复杂齿廓与多项形位公差检测难
摆线轮检测涉及直径、圆柱度、位置度、轮廓度等尺寸与形位公差。传统卡尺、百分表、投影仪等检测手段主要适用于单项尺寸或局部特征测量，面对摆线轮的多特征关联检测及复杂齿廓轮廓度评价，存在检测精度、测量完整性和数据标准化等方面的局限。
技术方案：CMU三坐标+Vispec Cube，实现摆线轮高精度测量
针对摆线轮复杂齿廓及多特征公差检测需求，天准采用CMU 高精度三坐标-天准+Vispec Cube测量软件构建精密测量方案，结合TR50自动旋转测座、连续扫描、CAD数模编程及自动公差评价，实现从测量数据采集到形位公差评价的标准化检测。
CAD数模编程+自动公差评价，实现测量流程标准化
基于Vispec Cube软件，可导入CAD数模并根据模型特征或自定义参数建立测量策略，自动生成圆形、螺旋、直线及曲线等测量路径，减少人工编程工作量。
软件支持基于基准平面、圆柱等特征建立工件坐标系，并按照图纸要求配置理论值、基准及公差，实现多项尺寸与形位公差的自动计算与评价。
核心测量流程：从特征采集到轮廓度评价
（1）建立工件坐标系根据图纸基准要求，使用基准平面及圆柱建立工件坐标系。
（2）创建测量元素与路径根据CAD模型或自定义参数创建圆柱、曲线等测量元素，设置测量点数、起始位置及扫描策略等，软件自动生成相应测量路径。
（3）自动程序与路径校验将各测量元素组合为标准化测量程序，并通过启用安全平面进行路径避让；程序运行前可对测量路径进行碰撞模拟，降低上机运行过程中的碰撞风险。
（4）尺寸及GD&T评价按照图纸要求配置被测要素、基准、理论值及公差，软件自动完成尺寸及GD&T计算。同类型特征支持批量评价，提高检测流程标准化程度。 同时支持有基准/无基准轮廓度评价及ISO、ASME Y14.5标准切换，适配不同检测要求。
（5）结果输出测量结果可通过旗标在3D模型或2D图纸中直观呈现，清晰展示实测值及公差状态；测量完成后，可实时输出PDF、CSV、Excel等格式的检测报告，实现检测结果标准化输出与数据留存。
方案价值：强化摆线轮精度与质量管控
· 检测精度提升10倍以上，精准评价关键加工特征
围绕摆线轮齿廓、安装孔等关键特征开展尺寸与形位公差检测，在统一坐标系下完成多特征关联评价，并针对摆线齿廓进行轮廓度检测，为关键加工特征提供量化、可靠的精度评价依据。
· 程序复用与自动评价，提升批量检测效率
测量程序可复用于首件验证、量产抽检及异常件分析等场景，减少重复编程与人工操作，提高检测效率及测量一致性。
· 检测数据留存，支撑质量判定与工艺改进
测量结果可形成完整的检测数据与标准化报表，用于零件合格判定、质量追溯及加工精度分析，并为下游机器人主机厂供应链质量审核提供数据支撑，同时辅助工艺调整与质量改进。
对于机器人RV减速器制造而言，摆线轮检测不仅需要关注单项尺寸是否合格，更要对复杂齿廓、孔系及关联形位公差进行综合评价。天准通过三坐标测量机、自动旋转测座与专业测量软件的协同，为摆线轮等机器人精密传动部件提供标准化、数据化的精密检测方案，助力制造企业提升关键零部件的质量管控能力。
