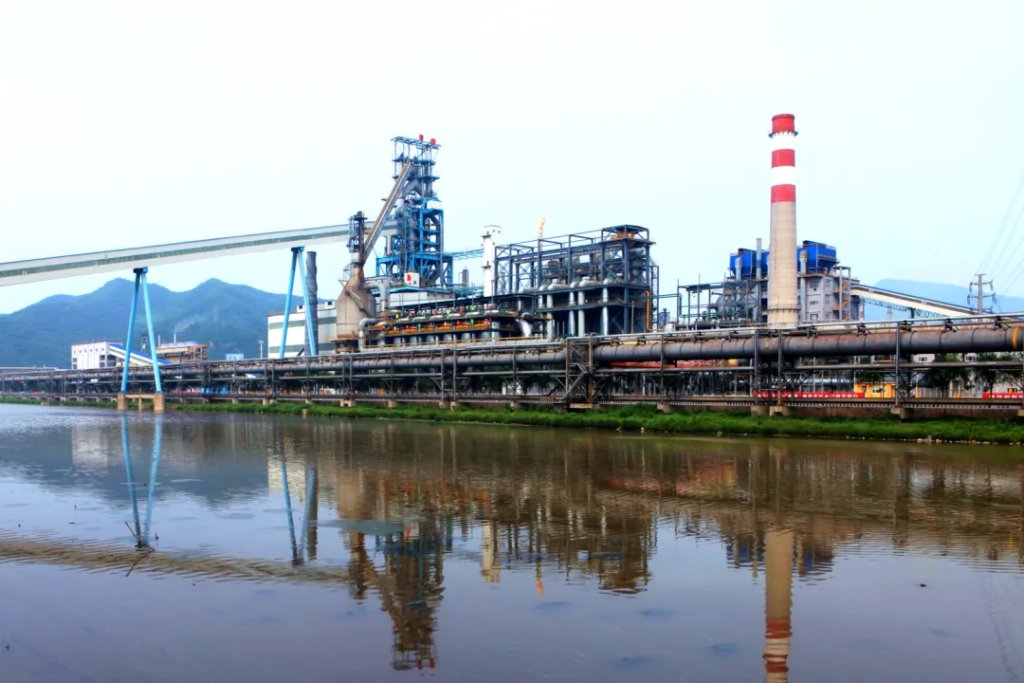

在钢铁流程生产体系中，高炉是核心产线装备，高炉布料制度直接决定炉内煤气流分布、料柱透气性、燃料比及长期炉况顺行。因此在高炉开炉阶段，需要完成溜槽设备校核、炉体内型复测、炉顶设备校验、三维料面分析等勘测工作，以此制定适配炉型的布料矩阵，是高炉低成本、长周期稳定生产的前置关键工序。
徕卡测量与武汉陆峰科技联合开发的高炉开炉布料测量分析系统以徕卡RTC系列三维激光扫描仪还原炉内实景，以徕卡Cyclone 3DR软件实现高炉数据自动化分析，为炼铁工艺优化提供完整毫米级数据支撑。
传统作业方式痛点
传统人工卷尺、单点探尺、炉顶摄像等测量方式常常存在以下痛点：
● 安全风险高：人工进入炉内测量，高温、粉尘、有限空间，作业环境恶劣。
● 时间窗口短：休风检修时间有限，传统方法准备周期长、测量效率低。
● 数据不全面：单点/单剖面测量，无法获取完整三维空间信息。
● 分析门槛高：点云处理依赖专业人员，软件操作复杂，报告编制耗时。
徕卡RTC系列三维激光测量扫描解决方案
针对高炉开炉布料全套勘测需求，海克斯康测量系统推出徕卡RTC系列自动化高炉开炉布料测量分析解决方案，一站式覆盖高炉核心测量需求，外业单人即可完成全场采集，内业基于徕卡3DR软件和脚本自动化处理分析，高效出具成果报告，便于现场快速完成布料优化。
高炉数据高效获取
徕卡RTC系列三维激光扫描仪支持200万点/秒的高速点云采集以及免标靶自动拼接，可快速完整获取炉型、料面、溜槽等的三维数据，高效输出毫米级全域实景数据，快速支撑高炉布料全套工艺分析。
溜槽高精度校核
基于采集的高炉与溜槽点云，脚本可批量任意角度自动切剖，输出溜槽标准剖面；结合剖面数据量取溜槽倾角、进出口宽深、内部总长等三维尺寸，精准测算悬挂点相对炉喉标高，同步校核探尺垂直度，量化编码器角度与实际溜槽倾角偏差，修正布料落点计算基准。
炉体内型自动测量分析
基于高炉内型测量脚本对炉喉、炉身、炉腰、炉腹、炉缸等相关尺寸与容积进行自动计算，可直接输出直径、高度、炉身炉腹角、容积、喷涂厚度等参数，为装料量核算提供基准数据，并支持1:1导出剖面dxf，便于与设计图纸比对。
三维料面精确分析
基于高炉料面提取脚本可自定义角度自动提取所有料面纵剖面，并自动输出料面的两侧最高点、中心最低点坐标、漏斗深度、平台宽度、左右物料偏析等数据，为布料优化提供精确的基准数据。
三维激光测量方案核心优势
非接触测量，安全高效
该方案采用非接触式激光扫描，无需人员进入炉内，扫描速度快，单站扫描时间只需25s，有效缩短休风窗口期的检测时间。
毫米级精度，数据可靠
测距精度1mm+10ppm，点位精度1.5mm，满足高炉检测对精度与细节的双重要求。
全要素获取，一次到位
150m测距，0.4mm噪声精度，单次扫描即可同时获取炉体内型、料面形态、溜槽状态、悬挂点位置等全部关键参数，避免重复作业。
脚本自动化，一键出结果
基于徕卡Cyclone 3DR的定制化脚本，将专业分析流程固化，大幅降低软件学习成本，非专业人员也能快速产出专业报告。
高炉布料精细化管控是钢铁企业降本增效、延长炉役的核心抓手，徕卡RTC系列自动化高炉测量分析方案，以安全高效、毫米级高精度、全维度一体化分析、全生命周期复用四大核心能力，为钢铁企业高炉长周期低耗稳定冶炼提供标准化、一体化专业检测解决方案。
